2.4Сурет. Общая схема организации широкополосного доступа в технологии dsl

ADSL, ADSL2, ADSL2 +, RE- ADSL технологиялары. Симмариялық қолжетімділік технологиялары желілерді сандық етуге бағытталған және жеке тұтынушыларға кең тегісті байланысты қамтамасыз ету мақсатында сирек қолданылатын. Бұл мақсатта ассиметриялы байланыс анағұрлым ыңғайлырақ, ол NGN заманауи желілерінде «клиент-сервер» байланысын қамтамасыз ету үшін пайдаланылады.

Ғаламтор, электронды пошта, интерактивті ойындар, IPTV және т.б. секілді дәстүрлі қызметтерде үнемі мәліметтермен алмасудың асимметриялығы орын алады: тұтынушылардан мәліметтер ақпаратты ұсынуға деген тапсырысты білдіреді, құрылғының мәліметтері – сұратылған ақпаратты. Әдетте, тұтынушыдан алынатын мәліметтердің көлемі, құрылғыдан алынатынға қарағанда азырақ. Бір физикалық шынжырда бірнеше абоненттік желілерді ұйымдастыру үшін жеткізудің арнайы желілері пайдаланылады (2.5- сурет).

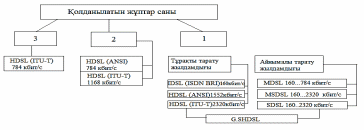

2.5 Сурет. Hdsl технологиясының түрлі нұсқалары

V1 ISDN интерфейсіндегі жеткізулер үшін кабельдегі мыс тамырлары бар екі мысты желілер қолданылады. 2,048 Мбит/с болатын сандық лектерді ұйымдастыру үшін V3 және V5 ISDN интерфейстерінде мыс тамырлары бар кабельдің жұптары және оптикалық кабельдер қолданылуы мүмкін. Мыс тамырлары бар кабельдермен жұмыс істейтін байланыстың сандық жүйелерінде стандартты HDB3 коды пайдаланылады.

Жанұялық хDSL (HDSL, ADSL), технологияларында, қолданыстағы кабельдер бойынша мәліметтерді жоғары жылдамдықпен жеткізуге арналған арнайы дабылдың кодталуын қолданады, олар мәліметтерді Е1 (HDB3 кодымен) стандартты арнасына қарағанда аралық күшейткіштерді қолданбастан үлкен арақашықтықтарға жеткізе алады. бұл технология сандық желіні ұйымдастыруда перспективтң болып табылады. xDSL технологиясының салыстырмалы сипаттамалары 2.1 - кестеде келтірілген.

xDSL жанұсының барлық технологиялары толық дуплексті режимді қамтамасыз етеді және симметриялы және ассиметриялы байланысты орнатуға мүмкіндік береді.

HDSL технологиясы қолданыстағы кабельді симметриялық дуплексті сандық лектердің Е1 қайта қалпына келтіруінсіз ұзақ аралықтарға таралуына мүмкіндік береді. HDSL сандық желісінде 2B1Q немесе САР желілік коды пайдаланылады, ол құрылғыны өндіруші фирмамен анықталады. Тұтынушының, яғни HDSL модемінің жағында, тұтынушының құрылғысына қосылатын, (Е1) стандартты ITU-T G.703 кеңесінің регламентінде анықталған болып табылады.

ADSL технологиясы 8 Мбит/с дейінгі жылдамдықтағы жеткізуді қамтамасыз етеді «желіден тұтынушыға» және 1 Мбит/с дейін «тұтынушыдан желіге» бағытында бір симметриялы кабельмен жеткізеді. 2.7 - суретте ADSL құрылғысын қолданудың негізгі сызбасы келтірілген. Тұтынушының құрылғысы ADSL моедміне 10/100 Base-T интерфейсімен қосылады.

2.6 Сурет . Бір физикалық сызықта бірнеше абоненттік желілердің қалыптасуының сызбасы

Сплиттерлер (жиілік ажыратушылар) бадамалы телефониядағы дабылдың төменгі жағындағы байланысты қамтамасыз етеді, бұл телефон, факс және басқа абоненттік құрылғыларды берілген желі бойынша бір уақытта берілуін қамтамасыз етеді.

ADSL технологиялары DMT-модуляциясын пайдаланады. Сандық көп тонды дабыл (Digital Multi-Tone) 256 тоналды дабылдардан, төмендеуші бағытта және 16 тоналды дабылдардан өсуші бағытта құралады. Әрбір тоналды дабыл ені 4 кГц болатын жолақты құрайды.

2.1 – кесте. ХDSL технологиясының салыстырмалы сипаттамасы

Технология түрі	Тарату жолы	Максимальды тарату жылдамдығы, Мбит/с	Қашықтық (регенераторсыз), км
HDSL	4 немесе 6	2 (симетриялық)	6-8
DSL	2	8 (ж-т) дейін, 1 (т-ж) дейін	4-6
«т-ж» -бағыттаушы «тұтынушыжелі». «жт»  Толық қайта құрастыру және жеке кең тегісті абонеттік желіні жасау жеткізудің сапасын өзгертеді. бағыттаушы «желітұтынушы».
