Трансформаторы специального назначения.
1.8.Трехобмоточные трансформаторы
Трехобмоточные трансформаторы выпускаются трехфазными и однофазными. ГОСТ допускает группы соединения Yо/Yо/∆-0-11 и Yо/∆/∆-11-11

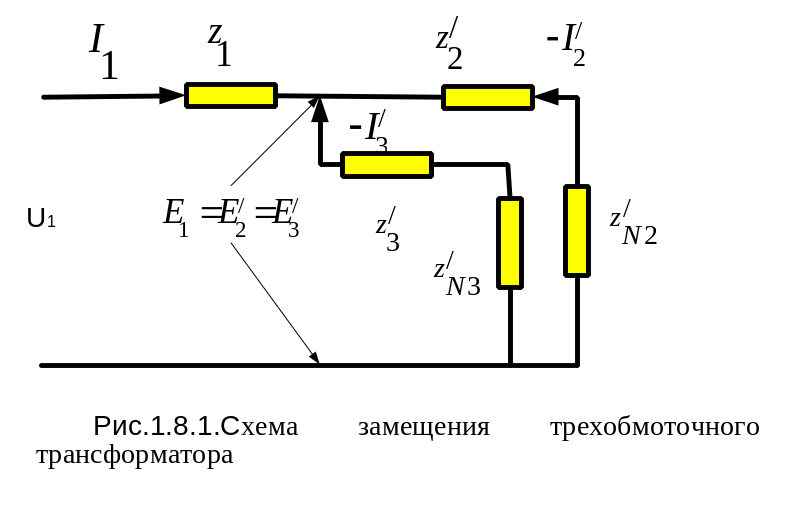

Параметры трехобмоточного трансформатора определяются из трех опытов КЗ и трех опытов ХХ. На основании опытов составляется система уравнений для определения параметров трансформатора. Трансформатор характеризуется тремя значениями коэффициента трансформации, тремя значениями тока ХХ, тремя значениями мощности ХХ, тремя значениями мощности КЗ, тремя значениями напряжения КЗ.
1.9.Автотрансформаторы

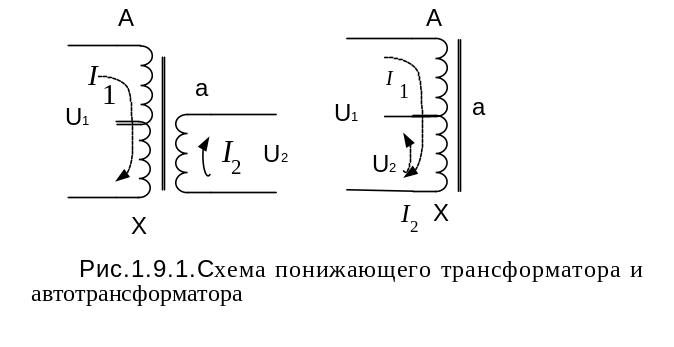

Автотрансформатор отличается от обычного трансформатора наличием электрической связи между обмотками.
Соотношение между токами обмоток автотрансформатора установим на основании известных соотношений
Ток в общей части
обмотки автотрансформатора меньше тока
вторичной обмотки обычного трансформатора
в
раз.
Полная (внешняя или проходная) мощность от первичной обмотки ко вторичной в автотрансформаторе передается электромагнитным (электромагнитная, внутренняя, расчетная мощность) и электрическим (электрическая мощность) путями.
Размеры автотрансформатора зависят только от мощности, передаваемой электромагнитным путем. Поскольку ток на общем участке обмотки Аа меньше тока вторичной обмотки обычного трансформатора в раз, во столько же раз меньше сечение и расход меди. Поэтому автотрансформатор имеет меньшие размеры и стоимость, чем обычный трансформатор. Сопротивление автотрансформатора, однако, меньше, и это является причиной увеличения ТКЗ. Автотрансформатор отличается большим расходом электроизоляционных материалов.
1.10.Трансформаторы с регулированием напряжения под нагрузкой.
Другие разновидности трансформаторов
Трансформаторы с плавным регулированием напряжения
Сварочные и электропечные трансформаторы
Выпрямительные трансформаторы
Измерительные трансформаторы тока и напряжения
Трансформаторы для преобразования числа фаз и частоты
Индукционные регуляторы.
