3. Выбор и расчет пылеулавливателей

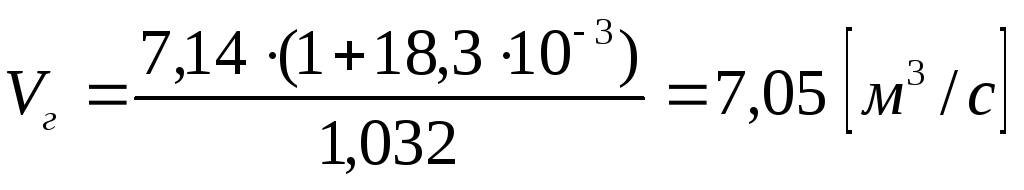

Объемный расход газов V_г в системе пылеулавливания (без учета присосов воздуха) определяем по массовому расходу и параметрам сушильного газа на выходе из сушилки:

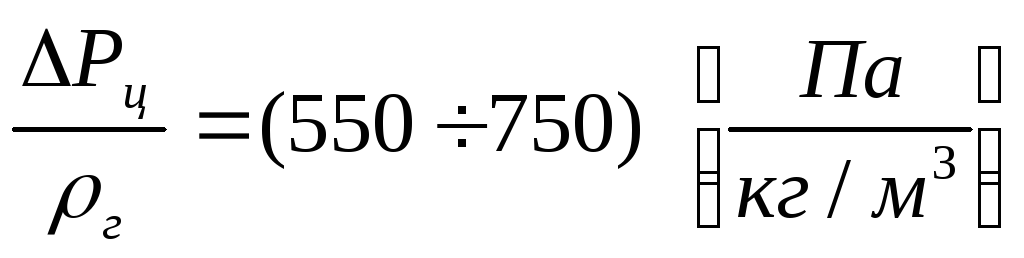

Рекомендуемый расход газов q_ц через одиночный циклон НИИОГАЗ диаметром D_ц определяем из условия:

где

∆Р_ц – гидравлическое сопротивление циклона;

ρ_г – плотность газа, кг/м³

Принимаем , тогда

В этом случае:

где

ζ_ц – коэффициент гидравлического сопротивления циклона, определяемый по условной скорости газа в цилиндрической части циклона.

Принимаем циклон НИИОГАЗ типа ЦН–15 с коэффициентом сопротивления ζ_ц=105, D_ц=400 ÷ 800 мм. Принимаем D_ц=700 мм.

В этом случае:

Число циклонов должно соответствовать рекомендациям каталогов:

Принимаем количество циклонов равное 4 шт.

Техническая характеристика циклона НИИЩГАЗ ЦН-15

Угол наклона крышки входного патрубка	150
Внутренний диаметр циклона	700 мм
Высота конуса циклона	1400 мм
Высота цилиндрической части циклона	1582 мм
Общая высота циклона	3192 мм
Наружный диаметр выхлопной трубы	420 мм
Высота выхлопной трубы	1218 мм
Высота внешней части выхлопной трубы	210 мм
Высота входного патрубка	462 мм
Ширина входного патрубка	182 мм
Длина входного патрубка	420 мм
Высота установки фланца	200 мм
Внутренний диаметр пылевыпускного отверстия	250 мм

Коэффициент очистки газа при фракционном составе . Количество пыли, уловленной в пылеуловителе, находим из выражения:

где запыленность газа перед пылеуловителем

Остаточная запыленность газа на выходе из пылеуловителя:

Для выбора рукавного фильтра определяем расчетную площадь поверхности фильтрования:

где V_г – объемный расход газов через систему пылеулавливания;

υ_ф. – фиктивная скорость газа в фильтровальной ткани, т.е. расход газа,

приходящийся на 1 м² ткани:

Выбираем рукавный фильтр типа СМЦ – 101 с рукавами из лавсана

Площадь фильтрующей поверхности	378 м2
Длина рукава	4500 мм
Производительность	24 тыс. м3/ч

4. Расчет питателей и затворов

В данной технологической линии для подачи песка в сушилку используем шнековый питатель.

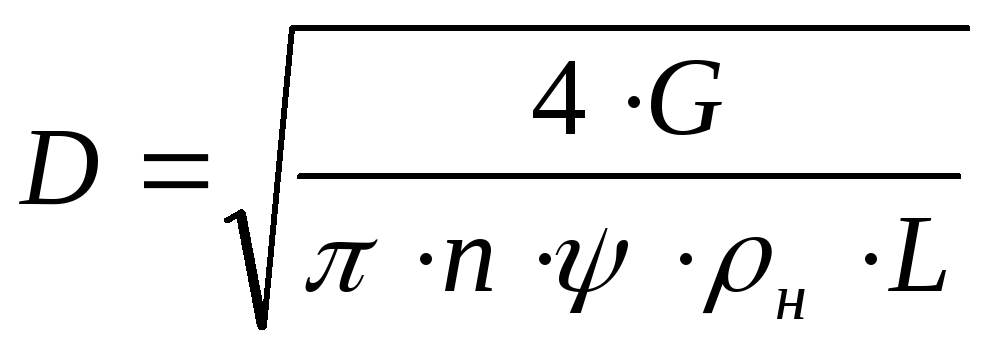

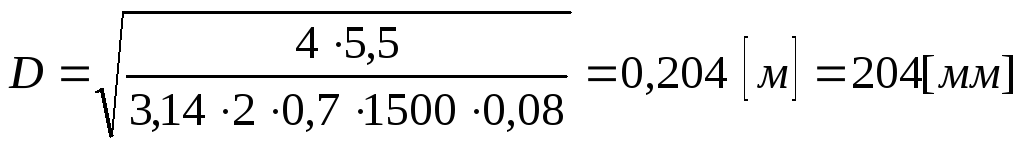

Диаметр шнекового питателя:

где

G – расход материала через питатель;

n – частота вращения питателя;

ψ – доля объема питателя, заполненного материалом, ψ=0,7;

ρ_н – насыпная плотность материала;

L – расчетная длина питателя.

5. Расчет гидравлического сопротивления сушильной установки

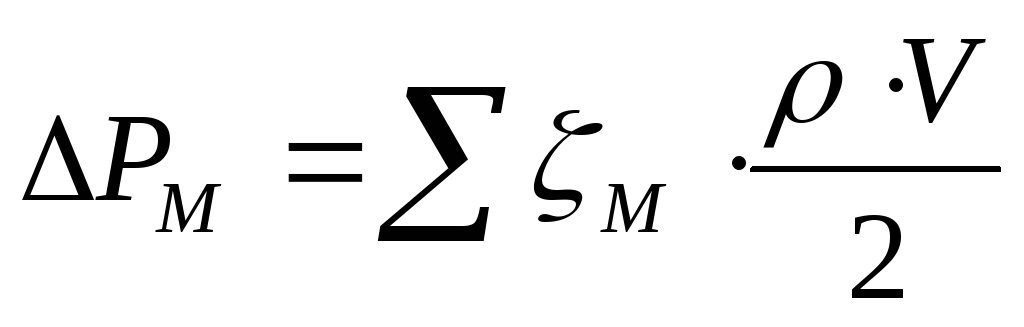

Потерю давления на трение и на преодоление местных сопротивлений на отдельных участках воздушного тракта рассчитывают по уравнению:

где коэффициент трения

и соответственно длина и эквивалентный диаметр расчетного

участка тракта

и плотность и средняя скорость газа на этом участке

сумма коэффициентов местных сопротивлений на расчетном

участке тракта

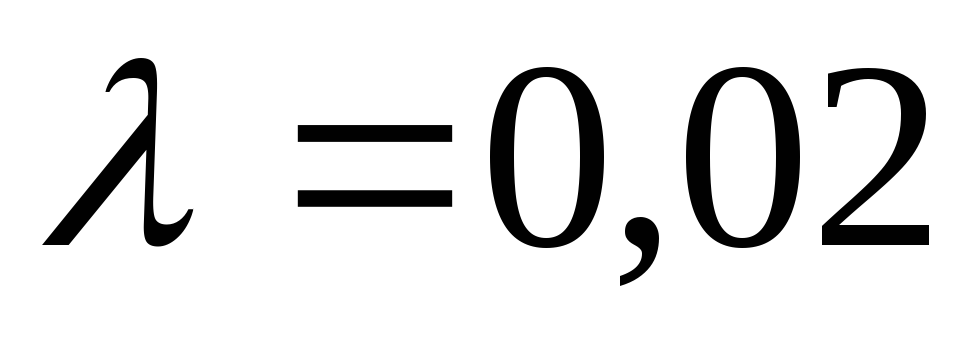

т.к. доля сопротивления трению в общей потере давления невелика, величину обычно принимают постоянной и независимой от величины критерия Рейнольдса. Для стальных нефутированных газоходов

Эквивалентный диаметр вычисляют по формуле:

1. участок:

2. участок:

1. участок

Длина трубопровода

2. участок

Длина трубопровода

Общее сопротивление тракта, находящегося под давлением определяют, суммируя потери давления всех его участков и в аппаратах.

где сопротивление воздушного тракта, до калорифера

сопротивление калорифера

сопротивление распределительной решетки

сопротивление псевдоожиженного слоя

номинальное разряжение, которое обычно поддерживают в

рабочем объеме сушилки

динамическое давление струй воздуха, выходящих из

отверстий распределительной решетки.

тогда

Общее сопротивление тракта, находящегося под разряжением рассчитывают суммируя потери давления в сушильном аппарате, пылеуловителях, соединительных воздуховодах.

где сопротивление сушильного аппарата

сопротивление циклонов

сопротивление рукавного фильтра

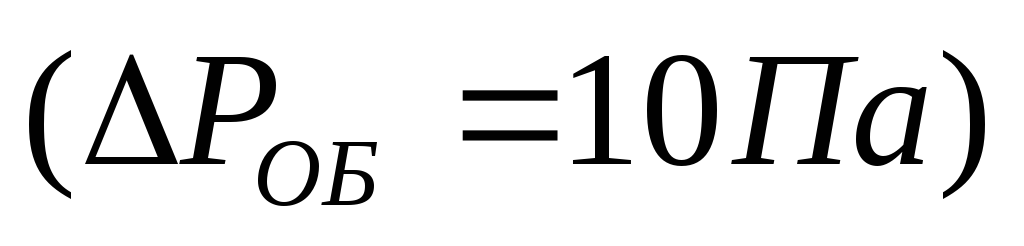

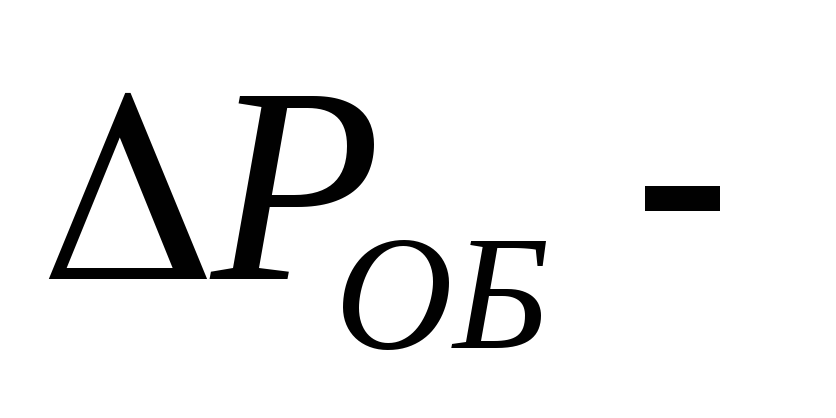

сопротивление соединительных воздуховодов
