1) Выходные - зависимость выходного тока от напряжения между зажимами.

Для построения этой ДХ необходимо учитывать все сопротивления усилительного каскада в выходной цепи УЭ

2) Входные – зависимость входного тока от напряжения между электродами.

3) Сквозные – зависимость выходного тока от эдс.

35. Режимы работы усилительных элементов в усилителях.

Особенности, преимущества и недостатки

Режим А.

Ток протекает в течении всего времени.

Достоинства: малое нелинейное искажение

Недостатки: потребление мощности от источника питания в отсутствии входного сигнала, низкий КПД; зависимость КПД от амплитуды входного сигнала.

Режим В.

Выходной ток существует в течении половины периода усиливаемого сигнала. Ток покоя равен нулю.

Достоинства: расход энергии значительно меньше чем в режиме А; лучше используется ток при работе УЭ; более высокий КПД

Недостаток: высокий уровень гармонич составляющих, что приводит к большим нелинейным искажениям. зависимость КПД от амплитуды входного сигнала.

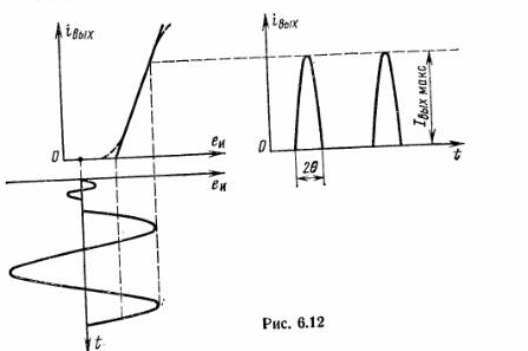

Режим С

Достоинства: в отсутствии входного сигнала ток =0; более высокая экономичность

Недостатки: увеличении нелинейных искажений; зависимость КПД от амплитуды входного сигнала.

Режим D

Потери энергии малы и КПД=1. Выходной ток имеет форму прямоугольного импульса. Не важна зависимость между амплитудами. Обладает хорошими ключевыми свойствами.

36. Двухтактные оконечные каскады. Свойства и особенности работы двухтактных оконечных каскадов. Принципиальная схема трансформаторного двухтактного транзисторного оконеч- ного каскада, назначение элементов.

Двухтактными оконечными каскадами называют каскады, содержащие два усилительных элемента, работающие на общую нагрузку, выходные токи которых сдвинуты по фазе на 180 градусов. Каждый УЭ с соответствующими цепями образует плечо двухтактного каскада.

Свойства.

1. Т.К. выходной ток содержит только нечётные гармоники, в двухтактном каскаде происходит компенсация чётных гармоник токов полечь в нагрузке. Чётные гармоники компенсируются в следствии того, что они синфазны в плечах, а ток в нагрузке равен разности токов плеч.

2. На выходе каскада будут компенсироваться все помехи, наводимые синфазно в плечах оконечного каскада как от источника питания, так и от других источников. Это снижает чувствительность двухтактного каскада к пульсациям питающего, напряжения.

3. Разностных ток плеч не содержит постоянной составляющей тока, при этом отсутствуют постоянное подмагничивание сердечника выходного трансформатора.

4. Ток, протекающий через источник питания и в общих проводах не содержит нечетных гармоник.

Принципиальная схема трансформаторного двухтактного транзисторного оконеч- ного каскада.

Включение с общим эммитером.

Назначение элементов

Каждый транзистор имеет индивидуальный делитель смещениямR1,R2

Резисторы R`_э и R``_{э могут включаться в каскад для симметрирования плеч двухтактного каскада и доп стабилизации.}

U_вх1 и U_вх2 равны по величине и противофазны.

Трансформатор Т_вх обеспечивает получение двухфазного напряжения, необходимого для возбуждения оконечного каскада.

37. Операционные усилители (ОУ). Основные свойства, структура, параметры ОУ. Передаточная функция ОУ.

ОУ- многокаскадный усилитель постоянного тока.

Свойства:

Параметры: коэф усиления, входное напряжение смещения, входной ток (обеспечивает работу транзисторов) и ток сдвига, выходное сопротивление

38. Применение обратной связи в операционном усилителе (ОУ) для создания устройств анало- говой обработки сигналов. Принципиальные схемы устройств и их свойства.

39. Активные RC-фильтры на операционном усилителе (ОУ). Назначение, классификация, пре- имущества и недостатки активных RC-фильтров на ОУ. Принципиальные схемы и передаточные функции активных RC-фильтров нижних и верхних частот на ОУ.

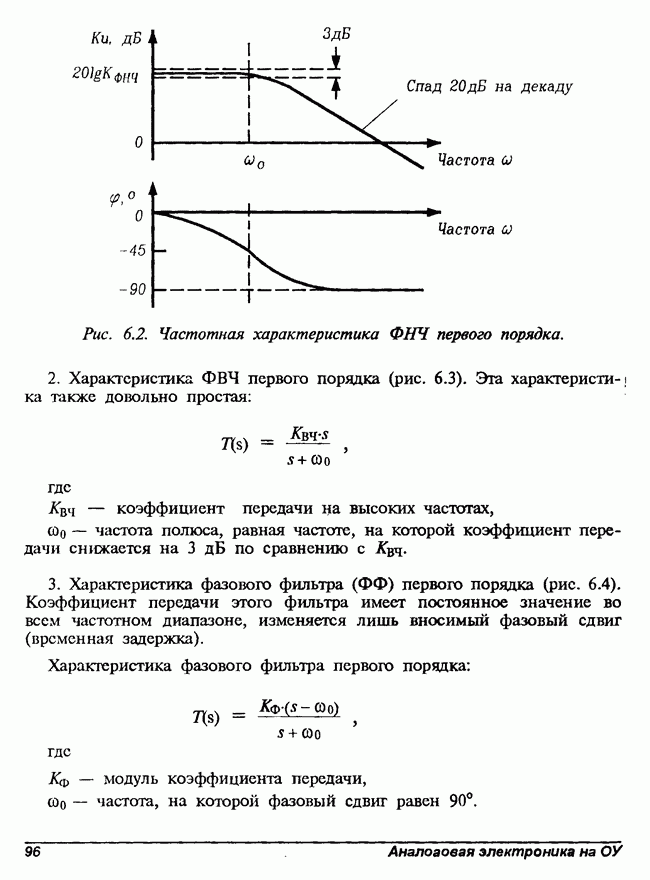

Активные RC-фильтры на операционном усилителе (ОУ).

Это фильтры, усиливающие сигнал в полосе частот пропускания фильтра, содержащие активный элемент.

Классификация

«+» усиление сигнала, возможность отказаться от нетехнологичных элементов, простота каскадного включения при построении фильтров высоких порядков.

«-»невозможность использования в силовых цепях, необходимость источника питания, ограниченная по частотному диапозону.

Принципиальные схемы
