3.3 Перекрытие

В здании запроектированы сборные железобетонные перекрытия из многопустотных плит толщиной 220 мм (рисунок 5).

Рисунок 5 – Эскиз многопустотной плиты перекрытия

Для обеспечения пространственной жесткости и устойчивости здания предусмотрена характерная заделка швов: швы заполняются бетоном на мелком заполнителе, а также производится анкеровка через 1 или 2 плиты, стальная арматура приваривается к монтажным петлям.

Плиты перекрытия опирать на несущие стены по слою цементного раствора М100. Отверстия для пропуска сантехнических труб допускается пробивать по месту в плитах перекрытия размером 150×150 мм по привязкам, указанным в графической части, отверстия должны попадать в пустоты плит не задевая арматуру. Для отвода атмосферных осадков от крыльца здания, предусмотрен козырек.

3.4 Лестницы

В здании запроектированы лестницы основного назначения из сборных железобетонных маршей и площадок, расположенных в лестничных клетках, огражденных капитальными стенами. Для безопасности и удобства движения лестничные марши оборудованы ограждениями с поручнями. Высота ограждения составляет 900мм. Стойки привариваются к закладным деталям. Ширина марша принимается 1,200 м (рисунок 6). Между маршами обеспечивается зазор 200 мм, для свободного пропуска пожарного шланга. Ширина лестничной площадки 1,600 мм. Лестничные марши и площадки подобраны по каталогу на основании расчёта.

Расчёт лестницы

Высота этажа 2,800 м., размеры ступеней b×h=300×150 мм.

Высота одного марша: h=Н_эт/2=2800/2=1400 мм.

Количество подступенков: n=h/150=9 шт.

Число проступей: n-1=8 шт.

Длина горизонтальной проекции марша: d=b×(n-1)=300×8= 2400 мм.

Определяем ширину лестничных площадок

В=7300-200-190-200-2400=4510-1200=3310 мм

Принимаем по каталогу этажную и межэтажную площадку по 1600

мм и остается 110мм-монолитный участок.

Рисунок 6 - Эскиз лестничного марша и лестничной площадки

3.5 Перегородки

В здании запроектированы межкомнатные перегородки толщиной 100 мм из газосиликатных блоков, и 250 мм для межквартирных перегородок. В санузлах – из кирпича, толщиной 120 мм.

3.6 Кровля

Крыша плоская. На ж/б плите 220 мм уложена пароизоляция-1 слой Изопласт ЛП ХПП-2 ( для защиты кровли от конденсата),сверху находится утеплитель из жестких минераловатной плиты 300 мм , для выравнивания железобетонных плит и теплоизоляционного слоя используют цементно-песчаную стяжку 30 мм, на нее устанавливают верхний и нижний водоизоляционные слои , состоящие из Изопласт П.ХПП-3 и Изопласт К ЭКП-4,5. Высота парапета 400 мм. Сток воды с крыши осуществляется при помощи водосточных труб. Количество водосточных воронок 2 шт. Выход на кровлю осуществляется через люк.

3.7 Полы. Экспликация полов

В зависимости от назначения помещений применяются следующие типы полов: в жилых комнатах и внутриквартирных коридорах – паркетный, в санузлах, ванных комнатах – плиточный полы, а в кухнях – линолеум (таблица 4).

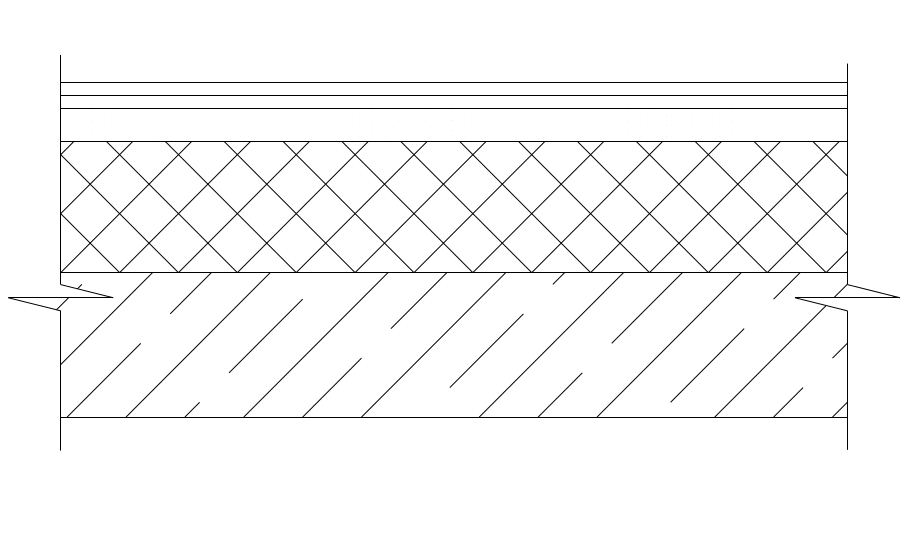

Таблица 4 - Экспликация полов

Номер помещения	Тип пола	Схема пола	Элементы пола и их толщина, мм	Пло-щадь, м²
Жилые комнаты и прихожие первого этажа	Доща-тый		Доски пола 29 мм Лага антисептированная 500х100 мм Прокладка гидроизоляционная Стяжка цементно-песчаная Пароизоляция 1 слой рул. мат. Утеплитель газосиликат 300 мм Плита перекрытия 220 мм	337.6
Ванные комнаты и санузлы первого этажа	Плиточный		Плитка 5 мм Клей 5 мм Стяжка цем.-песч. 40 мм Пароизоляция Утеплитель Изовер 120 мм Плита перекрытия 220 мм	20.36
Кухни первого этажа	Линолеумный		Линолеум 3,6 мм Мастика клеящая- клей “Бустилат” 5 мм Самонивелир. стяжка 50 мм Утеплитель Изовер 120 мм Плита перекрытия 220 мм	67.66
Площадка перед пригласительным маршем, тамбур	Плиточный		Керамическая плитка 11 мм Раствор клеящий 5 мм Стяжка цем.-песч. 25 мм Плита перекрытия 220 мм	4,25
Жилые комнаты и прихожие 2-4 этажей	Доща-тый		Доски пола 29 мм Лага 100х40 мм Звукоизолирующая прокладка Плита перекрытия 220 мм	928,32
Ванные комнаты и санузлы 2-4 этажай	Плиточный		Плитка 5 мм Клей 5 мм Стяжка цем.-песч. 20 мм Гидроизоляция Стяжка 20 мм Плита перекрытия 220 мм	40.68
