1.(49).Общие понятия и классифи­кация гидротехнических соор.

ГТС наз. сооружения, предна­значенные для использова­ния природ­ных вод и борьбы с вредным воздействием вод на окружающую среду (наводне­ния , селевые потоки и др.) .

Группа ГТС объединённых условием совместной работы и местопо­ложением наз. гидроузлом.

Бьеф-часть водотока, примыкающая к гидротехниче­скому сооружению. Часть тер­рито­рии, расположенная выше створа гидроузла наз. ВБ, а за гидроузлом – НБ.

Отметка НПУ- отметка уровня воды в водохранилище, соот­ветст­вующая нормальному подпёртому уровню.

Отметка ФПУ- отметка уровня воды в водохранилище, соот­ветст­вующая форсированному подпёртому уровню.О тметка УМО - уровень мёрт­вого объёма.

Вода в водохранилище не должна подыматься выше ФПУ и не должна опускаться ниже УМО.Разность уровня воды верхнего и нижнего бьефов наз. геомет­рическим напором.

,где и -глубины в ВБ и НБ.

ГТС классифицируются:

А)По обслуживаемой отрасли:

-мелиоративные, предназначенные для отвода дренажных вод, орошения и обводнения.

- энергетические, служащие для использования энергии воды.

-воднотранспортные (судоходные каналы и др.)

-рыбохозяйственные (рыбхоз, рыбопропускные сооруже­ния и др.)

-водопроводные и канализационные ГТС для целей водоснабжения и водоотведения.

Б)По целевому назначению и характеру выполняемыми функциями:

-регулировочные, предназначенные для регулирования воздействия водного потока на русло реки, канала (креп­ление откосами каналов, полузапруды)

-водопроводящие - для пропуска воды из одних пунктов в дру­гие(дюкера, акведуки, каналы)

-водозаборные- сооружения для забора подземных и наземных вод.

В)по срокам использования:

-постоянные- эксплуатируются длительный период (подразделяются на 4 класса:1,2,3,4 в зависимости от технических характеристик и значимости. Самый высо­кий 1 класс)

-временные- эксплуатируются в период строительства. Все времен­ные сооружения относятся к 5 классу.

Г)По восприятию напора: напорные и безнапорные.

Д)По величине напора: низконапорные(Н<10м), средне­напор­ные(10<H<50) и высоконапорные(Н>50 м).

Е)По конструкциям и материалам: земляные, бетонные, деревянные, металлические и тр.

2. Накопители отходов производства.

Наиболее распространенным типом накопителей отходов производства и промышленных стоков являются отстойники.

Отстойники – это резервуары или бассейны для выделения из жидкости взвешенных примесей осаждением их под действием силы тяжести при пониженной скорости потока. Отстойники применяются для очистки воды в системах канализации, а также для очистки масел, бензина и т. п. в машинах и технологических установках.

Отстойники различают: по характеру работы - непрерывного или периодического действия; по способу удаления наносов - с гидравлическим промывом, с механической очисткой и комбинированные; по числу камер - однокамерные и многокамерные. Скорость течения воды в камерах отстойников (в зависимости от характера и количества наносов) - от 0,25 до 0,5 м/сек.

Отстойники систем очистных сооружений (канализационные) бывают горизонтальные, вертикальные и радиальные - в зависимости от направления основного потока воды в них. Горизонтальные отстойники применяют для удаления взвеси на очистных станциях производительностью 30 - 50 тысяч м³/сут. Удаление осадка из горизонтальных отстойников обычно осуществляется с помощью перфорированных коробов или труб, укладываемых по дну отстойника. Вертикальные отстойники служат для осаждения взвесей на очистных станциях производительностью до 3 тысяч м³/сут. Радиальные отстойники обычно применяют на крупных очистных станциях, а также для очистки воды в системах оборотного промышленного водоснабжения; они оборудуются скребковыми механизмами для непрерывного удаления выпавшей взвеси.

Первичные отстойники служат для выделения взвесей на этапе механической очистки, вторичные - для отделения активного ила при биологической очистке. В качестве вторичных отстойников после аэротенков обычно используются радиальные отстойники с илососами. Длительность пребывания сточных вод в отстойниках 1,5 - 2 ч.

3.(83).Консольные перепады.Конструктивно консольный перепад представляет собой быстроток, концевая часть которого выполнена в виде консоли(консольного свеса). Сопряжение бьефов в концевой части осуществляется по типу отброшенной струи с гашением энергии потока в воронке размыва. Целесообразность применения такого перепада (вместо быстротока или ступенчатого перепада) устанавливают по результатам технико-экономического сравнения вариантов. Входная и транзитная части консольного перепада по конструкции мало отличаются от аналогичных частей быстротоков. Конец быстротока у консольных перепадов устраивают в виде лотка, размещенного над землей на заглубленных в грунт опорах. Лоток завершается консольным участком(консольным свесом), также расположенным на опорах.

Для обеспечения необходимого отлета струи консоль выполняют горизонтальной или с обратным уклоном. Конструктивно консоль представляет собой ж/б лоток, жесткость которого обеспечивается специальной системой продольных и поперечных балок, связанных с дном и бортами. Служебные мостики могут быть расположены по бокам бортов в виде боковых консольных свесов. В связи с тем, что борта лотка выполняют как несущие балки, их верхние и нижние торцы делают с армированными утолщениями – балками. Для уменьшения удельных сбросных расходов консоли выполняют расширяющимися в плане, с расщепителями, растекателями или направляющими стенками. Опоры консольных свесов представляют собой систему ж/б колонн или свай, заложение фундаментов или башмаков которых назначают с учетом предполагаемой глубины воронки размыва. При проектировании концевой части консольных перепадов необходимо предусматривать различные мероприятия, снижающие размыв и повышающие надежность ее работы.

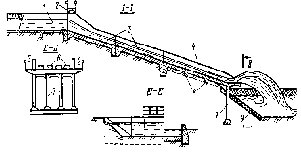

1-вход, 2-служебный мостик, 3-бетонный лоток, 4-ж/б лоток, 5-консоль, 6-трамплины, 7-рамная опора, 8-балки жесткости, 9-габионное крепление.
