Билет 11

Поршневой насос (плунжерный насос) — один из видов объёмных гидромашин, в котором вытеснителями являются один или несколько поршней (плунжеров), совершающих возвратно-поступательное движение.

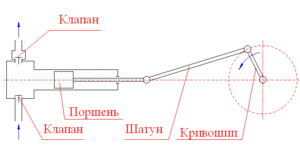

Рис. 1. Конструктивная схема простейшего поршневого насоса одностороннего действия

Рис. 2. Дифференциальная схема включения поршневого насоса. Во время движения поршня влево часть жидкости отводится в штоковую полость, объём которой меньше объёма вытесняемой жидкости за счёт того, что часть объёма штоковой полости занимает шток

В отличие от многих других объёмных насосов, поршневые насосы не являются обратимыми, то есть, они не могут работать в качестве гидродвигателей из-за наличия клапанной системы распределения.

Поршневые насосы не следует путать с роторно-поршневыми, к которым относятся, например, аксиально-поршневые и радиально-поршневые насосы.

Принцип работы таков: за счет поступательного движения поршня создаётся разряжение в полости под ним, и туда засасывается жидкость из подводящего (всасывающего) трубопровода. При обратном движении поршня на всасывающем трубопроводе закрывается клапан, предотвращающий протечку жидкости обратно, и открывается клапан на нагнетательном трубопроводе, который был закрыт при всасывании. Туда вытесняется жидкость, которая находилась под поршнем, и процесс повторяется. Недостаток такого насоса в том, что жидкость движется по трубопроводу с различной скоростью (скачками). Этот момент обычно обходят созданием насосов, в которых несколько поршней. Основное преимущество в том, что он способен закачивать жидкость, будучи в момент пуска незаполненным ею (сухое всасывание), и поэтому применяется обычно там, где этим преимуществом необходимо воспользоваться.

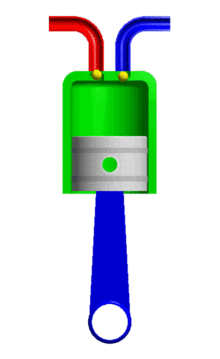

Рис. 3.Принцип работы поршня

Одной из разновидностей поршневого насоса является диафрагменный насос.

Поршневые насосы используются с глубокой древности. Известно их применение для целей водоснабжения со II века до нашей эры. В настоящее время поршневые насосы используются в системах водоснабжения, в пищевой и химической промышленности, в быту. Диафрагменные насосы используются, например, в системах подачи топлива в двигателях внутреннего сгорания.

Билет 12

Гидравлическая часть служит для преобразования механической энергии поршней в гидравлическую энергию перекачиваемой жид­кости и для придания жидкости необходимого направления.

Гидравлическая часть насоса состоит из приемного коллектора 5, клапанно-распределительного механизма, включающего всасываю­щие 6 и нагнетательные 7 клапаны, цилиндропоршневой группы 8, включающей цилиндровую втулку, поршень, его шток 9 с уплотне­нием, нагнетательный коллектор 10.

Гидравлическая часть поршневого бурового насоса состоит из кор­пусных деталей постоянного применения, ресурс которых равен ре­сурсу всего насоса в целом, и сменных деталей с ресурсом около 100 ч, в зависимости от условий работы. К числу быстроизнашивающихся сменных деталей поршневого насоса относятся цилиндры, поршни (плунжеры), клапаны и сальниковые уплотнения
