Редуктор қорабының конструктивтік өлшемдері

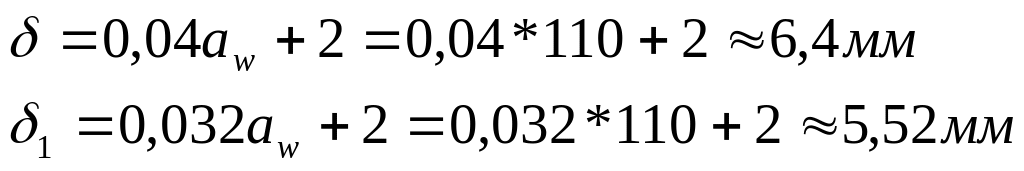

1. Корпустың төменгі қабырғасы мен қақпағының қалыңдығы:

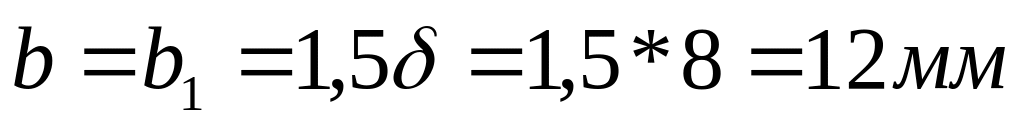

2. Корпустың ортаңғы белдеуі
3. Болттар диаметрі
Фундаменттік
Бұранда М16 мен болтты қабылдаймыз.
Подшипник қақпағын бекітетін
d2=(0,7...0,75)d =12мм;
қақпақтыы корпуспен байланыстыратын
d3=(0,5...0,6)d =10мм.
7. Редукторды құрастырудың бірінші сатысы
Компановканың сызбасы екі проекцияда орындалады. Бұрамалы дөңгелектің бұрамалы білік осьтерінен кесу арқылы көрсетіледі. Оны 1:1 масштабпен сызған жөн.
Сызбаны бастаған кезде ватман ортасынан горизонталь осьаралық қашықтығы аw=110мм өлшемінде бір-біріне параллель етіп алынады. Осы сызықтарға перпендикуляр етіп екі осьтік сызық жүргізіледі, осы осьтарға бұрамалы дөңгелекті және бұрамалы білікті тұрғызады. Содан кейін бұрамалы дөңгелек сыртынан арақашықтығы 15 мм етіп қорап сызылады. Одан соң подшипникті таңдап, оның қақпағын, стаканын сызып, муфта мен шкивті түсіреміз.
Подшипникті таңдау
Подшипник типі |
d, мм |
D, мм |
T, мм |
B, мм |
с, |
r, |
r1, |
C, кН |
C0, кН |
e |
36302 |
20 |
47 |
14 |
14 |
- |
1,5 |
0,5 |
15,7 |
8,31 |
- |
7109 |
45 |
75 |
20 |
19 |
16 |
1,5 |
0,5 |
44 |
34,9 |
0,3 |
36302 – Орташа жіңішке сериялы бірқатарлы радиалды-тіректі шарикті подшипник (α=12°)
7109 – Жеңіл сериялы бірқатарлы радиалды конустық подшипник (α= 11÷15°).
8. Подшипниктерді ұзақтыққа тексеру
Жетекші білік
Тексереміз:
Қосынды реакциясы

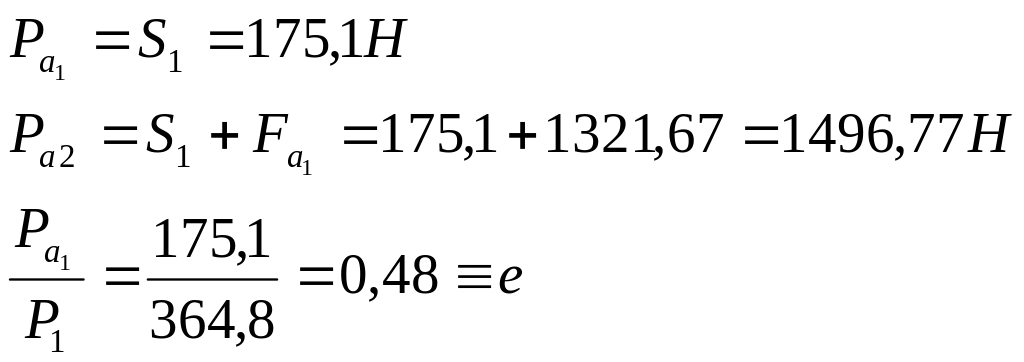

Радиалды-тіректі подшипниктер
Оң жақ подшипник (2)
Эквивалентті кернеу (1)
Сол жақ подшипник (2)
Эквивалентті кернеу (2)
Есептік ұзақтылық
Жетектегі білік

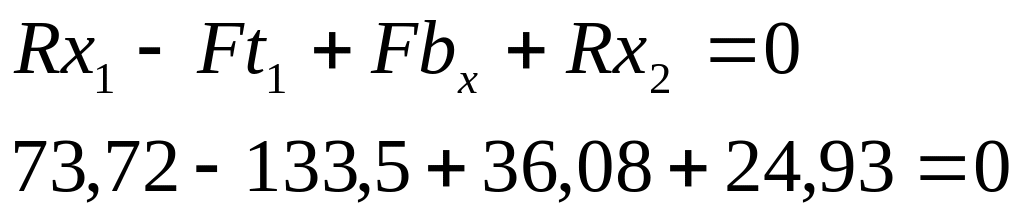

Тексеру:
Тексеру
Қосынды реакциясы
Радиалды тіректі подшипниктер
Сол жақ подшипник (1)
Эквивалентті кернеу
Оң жақ подшипник (1)
Эквивалентті кернеу
Есептік ұзақтылық (млн. айн.)
Жетекші білік
yz жазықтығы

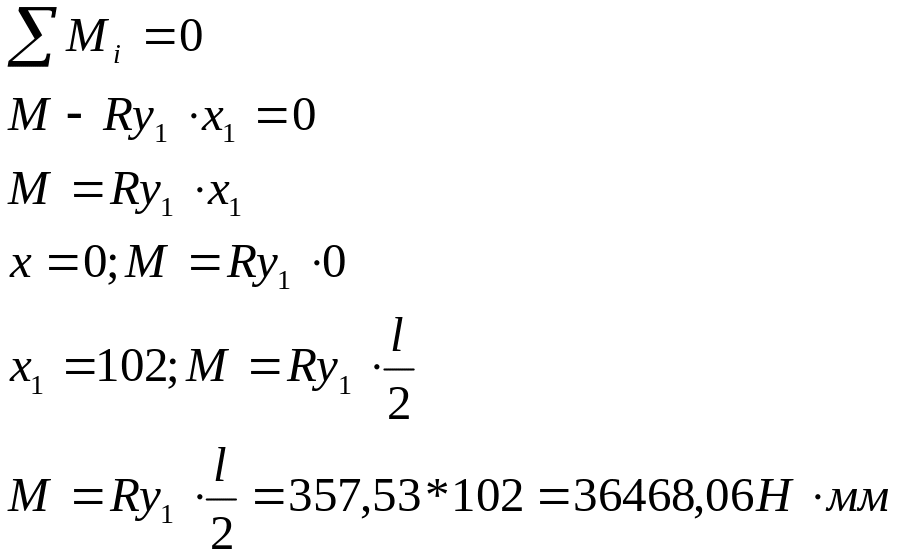

Бірінші аралық 0 ≤ x1 ≤ l/2

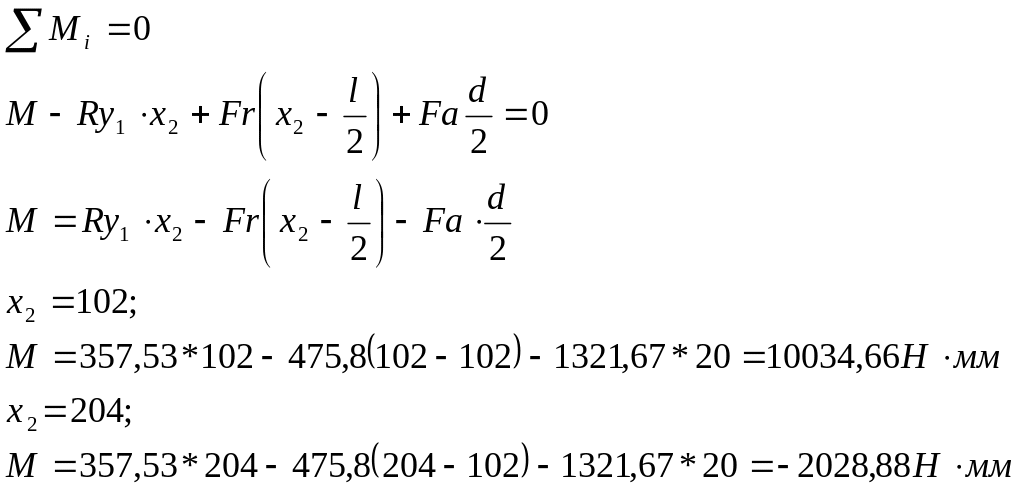

Екінші аралық l/2 ≤ x2 ≤ l
Үшінші аралық 0 ≤ х3 ≤ l3
xz жазықтығы
Бірінші аралық 0 ≤ x1 ≤ l/2
Екінші аралық l/2 ≤ x2 ≤ l
Үшінші аралық 0 ≤ х3 ≤ l3

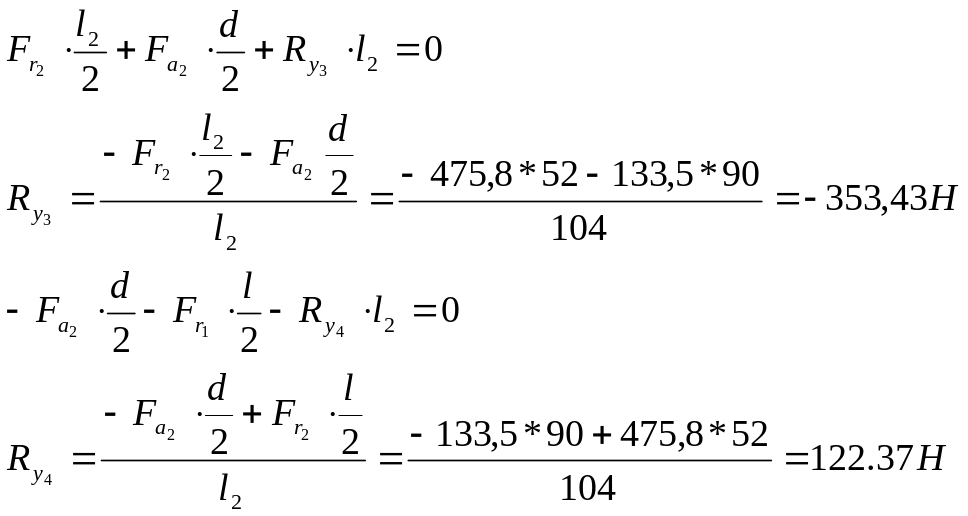

Жетектегі білік
yz жазықтығы

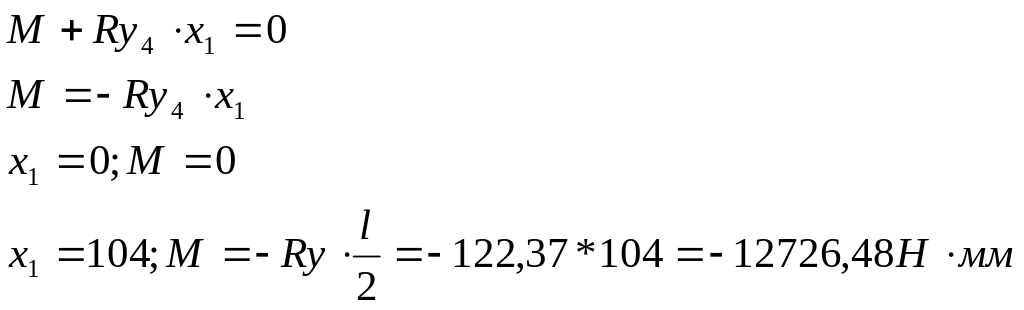

Бірінші аралық 0 ≤ х1 ≤ l1
Екінші аралық 0 ≤ х3 ≤ l3
хz жазықтығы
Бірінші аралық 0 ≤ х1 ≤ l1
Екінші аралық 0 ≤ х2 ≤ l2
