Мазмұны

Кіріспе ....................................................................................................3

1. Электрқозғалтқыш таңдау және кинематикаық есеп..............................4

2. Поликлинді белдікті берілісті есептеу .......................................................6

3. Редукторды есептеу .....................................................................................8

4. Редукторды алдын ала есептеу .................................................................11

5. Бұрама, бұрама дөңгелегін құрастыру .....................................................11

6. Редуктор қорабының конструктивтік өлшемі..........................................12

7. Редуктор құрастырудың бірінші сатысы .................................................14

8. Подшипниктерді ұзақтыққа тексеру ........................................................15

9. Редуктор құрастырудың екінші сатысы .................................................23

10. Шпонкалық қосылысты беріктікке тексеру ...........................................24

11. Біліктің нақты есебі ..................................................................................25

12. Отырғызуды таңдау ..................................................................................27

13. Май сортын таңдау ...................................................................................28

14. Редукторды жинау ....................................................................................29

15. Редуктордың жылулық есебі ...................................................................30

Қорытынды ..............................................................................................31

Пайдалынылған әдебиеттер ....................................................................32

Кіріспе

Курстық жобаның мақсаты – бұрамасы дөңгелектен жоғары орналасқан бұрамалы редукторды жобалау болып табылады. Бұл курстық жоба болашақ мамандығымызға зор үлесін тигізеді.

Бұл жобада келесі жұмыстар жасалған:

• электрқозғалтқышты таңда, оның кинематикалық есептерін жасау;

• бұрамалы редуктордың тез және жай жүретін сатыларына есептеулер жүргізу;

• электрқозғалтқыш пен редукторды байланыстыратын клинді 60° бұрышпен берілген белдікті есептеу;

• подшипниктерді беріктікке есептеп, редуктордың жылулық есебі қарастырамыз.

Редуктордың бөлшектерін есептеп болған соң, майдың түрін анықтап, редукторды жинаймыз.

Алдын ала жұмыс машинасын білмей тұра таңдалған электрқозғалтқыш үшін редуктор жұмыс жасайды, оның негізгі өлшемдерін анықтау шартты болып табылады.

1.Электрқозғалтқышты таңдау және кинематикалық есеп.

1 кестеден берілістің ПӘК-ін таңдап аламыз:

Белдікті беріліс ПӘК-і: η_б.б.=0,96

Редуктордың ПӘК-і: η_р=0,85

Муфталы беріліс ПӘК-і:η_м.б. =0,99

Подшипник жұбының ПӘК-і: η_под. =0,0995³

Жетектің жалпы ПӘК-і:

η_Σ= η_р* η_м.б.* η_б.б.* η_под.³=0,79

Жұмысшы машина бөлігіндегі қуаты:

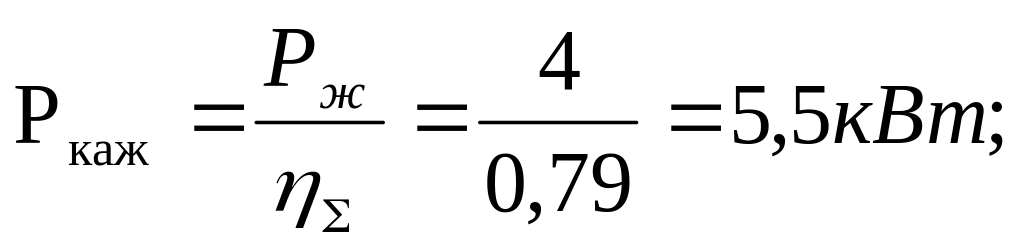

Электрқозғалтқыштың қажетті қуаты:

П1 кестесінен қажетті қуатқа байланысты 4А сериялы 3 фазалы қысқа тұйықталған, жабық желдетілетін, синхронды айналу жиілігі – 3000айн/мин электрқозғалтқышын таңдап аламыз: 4A100M493

Қозғалтқыштың қалыпты айналу жиілігін анықтау: n_ном=2898 айн/мин.

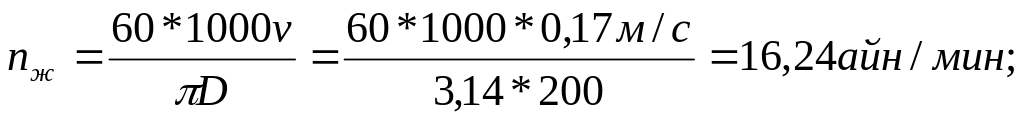

Жұмысшы машинасының айналу жиілігі:

Жетектің жалпы беріліс қатынасы:

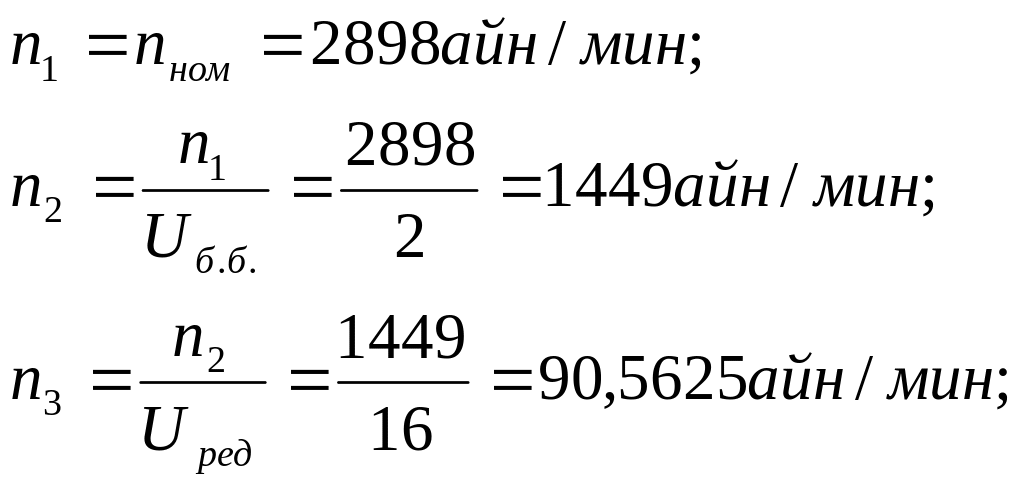

Біліктердің айналу жиіліктері:

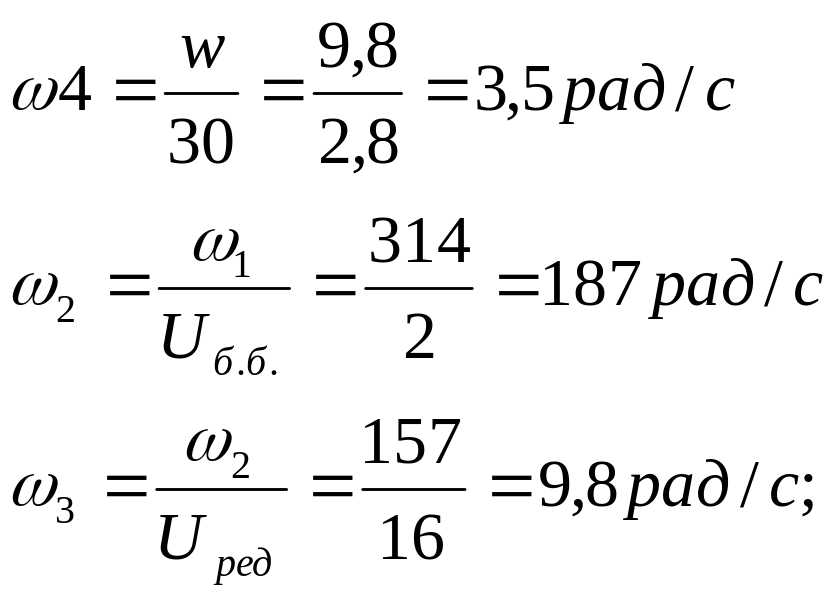

Біліктердің бұрыштық жылдамдығы:

=314рад/с

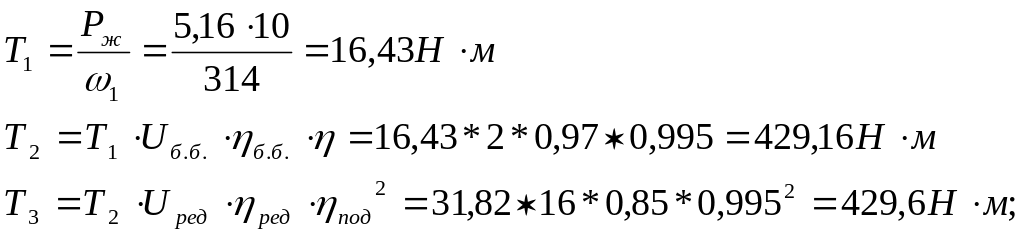

Біліктердің бұраушы моменттері:
