3.1 Выбор аппаратуры мсп.
Для одновременной передачи по трактам кабельных и радиорелейных линий большого количества ТФ каналов применяется аппаратура, обеспечивающая образование в одном широкополосном тракте большого количества стандартных каналов ТЧ.
В качестве аппаратуры МСП выбираем К-1920С, линейный спектр которой показан на рисунке 4.
При передачи 900 каналов ТЧ с помощью аппаратуры К-1920С, мы получим спектр изображенный на рисунке 5.
3.2 Спектры передаваемых сигналов.
На рисунке 6 показаны линейный спектр телефонного ствола, линейный спектр телевизионных стволов и спектр уплотнения ТФ ствола сигналами служебной связи.
В телефонных стволах радиорелейных систем для передачи служебных сигналов (СС) обычно отводится низкочастотный участок линейного спектра ТФ ствола, свободный от сигналов многоканальной телефонии. В суммарный сигнал многоканальной телефонии и СС замешивается пилот – сигнал, необходимый для контроля работы стволов и работы системы поучасткового резервирования.
В телевизионных стволах радиорелейных систем в зависимости от энергетических показателей аппаратуры и её полосы пропускания возможна передача сигнала изображения телевидения и от одного до четырёх звуковых сигналов с помощью соответствующего числа сигналов поднесущих частот. Предварительно сигнал поднесущей, модулирует по частоте звуковой сигнал телевидения и этот промодулированный сигнал складывается с сигналом изображения и пилот – сигналом, т.е. плучается линейный сигнал телевизионного ствола.
Система служебной связи системы «КУРС» предусматривают организацию одного канала районной служебной связи (РСС) для связи между всеми ПРС участками, двух каналов постанционной служебной связи (ПСС1 и ПСС2) для связи между всеми УРС и ОРС линии, одного канала ПСС3 для прямой связи между смежными УРС, канала передачи сигналов резервирования, канала передачи сигналов телеобслуживания.
СС – служебная связь;
СР – сигналы резервирования;
ПСС – телефонные каналы постанционной служебной связи, для связи узловых и оконечных станций;
ТО – каналы для передачи сигналов телеобслуживания;
РСС – телефонный канал районной служебной связи, для связи всех промежуточных станций на участке между двумя узловыми станциями.
Система служебной связи «КУРС – 6" предусматривает организацию:
Одного канала (РСС) для связи со всеми промежуточными станциями на участке между двумя соседними узловыми станциями;
Двух каналов (ПСС1 и ПСС2) для связи между всеми узловыми и оконечными станциями линии;
Одного канала (ПСС3) для прямой связи между смежными узловыми станциями;
Канала для передачи сигналов резервирования;
Канала для передачи сигналов телеобслуживания.
Все перечисленные каналы образуются в телефонном стволе в полосе частот 0,3-56 кГц
4. Структурные схемы станций системы «курс - 6».
Структурные схемы станций системы «КУРС -6» приведены на рисунках 7,8,9 для схемы резервирования (3+1).
Структурная схема ОРС изображена на рисунке 7.
Структурная схема ПРС изображена на рисунке 8.
Структурная схема УРС изображена на рисунке 9.

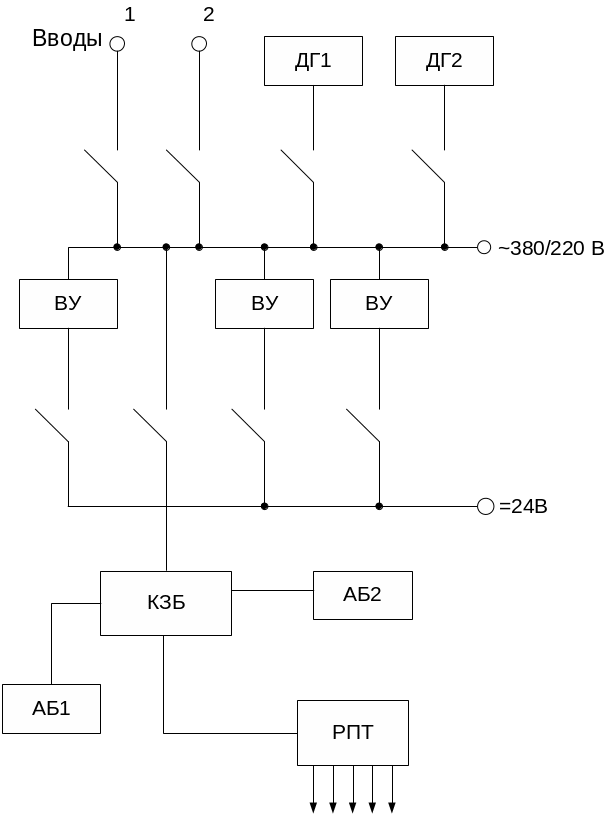

Схема электропитания аппаратуры «КУРС» изображена на рисунке 10.
Рисунок 10.- Схема электропитания аппаратуры «КУРС».
Схема с аккумуляторной батареями применяют в радиорелейных системах, в которых блоки питания аппаратуры рассчитана на подключение к источникам постоянного тока, например, КУРС. В схеме предусмотрены вводы от двух ЛЭП, а также две дизель-генераторных установки и несколько выпрямительных устройств. Дублирование основных элементов повышает надежность схемы. Устройство автоматической коммутации и защиты аккумуляторных батарей КЗБ при работе в нормальных условиях подает напряжение питание +24 В к стойке распределения постоянного тока РПТ, также напряжение для подзарядки аккумуляторных батарей основной АБ1 и дополнительной АБ2. Стойка РПТ содержит автоматы, через которые напряжение электропитания поступает на отдельные стойки, а так же устройства для дистанционного включения этих автоматов.
Схема организации каналов служебной связи.
Система служебной связи предназначена для обеспечения нормальной работы РРЛ, схема организации которой приведена на рисунке 11. В современных РРС каналы служебной связи, как правило, организуются в телефонных стволах, в нижней части его линейного спектра. На узловых и оконечных станциях сигналы служебной связи вводятся и выводятся через модулятор и демодулятор телефонного ствола. На промежуточных станциях эти сигналы вводятся через гетеродины передатчиков телефонного и резервного стволов путем частотной или фазовой модуляции их сигналов. Вывод сигналов служебной связи на промежуточных станциях производится через специальные демодуляторы, подключаемые к дополнительным выходам усилителей промежуточной частоты приемников телефонного и резервного стволов.
Система служебной связи включает следующие виды каналов:
Телефонный канал районной служебной связи (РСС) для связи всех промежуточных станций на участке между двумя узловыми станциями.
Телефонные каналы постанционной служебной связи (ПСС) для связи узловых и оконечных станций.
Каналы для передачи сигналов телеобслуживания (ТО), которые должны обеспечить передачу сигналов оповестительной сигнализации (ОС) и телесигнализации (ТС) с каждой промежуточной станции на узловую или оконечную станцию; которой подчинена та или иная промежуточная станция; передачу сигналов телеуправления (ТУ) в обратном направлении.
На РРЛ с поучастковым резервированием организуют канал для сигналов управления аппаратурой резервирования (СУР); по нему передают сигналы аварии (АС) с конца участка резервирования к его началу. Эти каналы должны действовать на участке между двумя УРС или между УРС и ОРС.
РСС – телефонный канал районной служебной связи, для связи всех промежуточных станций на участке между двумя узловыми станциями.
ПСС – телефонные каналы постанционной служебной связи, для связи узловых и оконечных станций
МСС – канал магистральной служебной связи
ТО – каналы для передачи сигналов телеобслуживания
ТУ – сигналы телеуправления
ТС – телесигнализация
ОС – оповестительная сигнализация
СУР – сигнал управления аппаратурой резервирования.
АС – канал для передачи обратных аварийных сигналов
Схема антенно-волноводного тракта с рупорно- параболической антенной для работы в диапазоне 6 ГГц.
Для системы КУРС-6 можно использовать параболическую осесимметричную антенну РПА-2П. На рисунке 12 приведена схема антенно-волноводного тракта для РПА-2П. Этот АВТ предназначен для организации четырёх дуплексных стволов связи в диапазоне частот 6 ГГц. Волноводный тракт будем строить с использованием круглого биметаллического волновода диаметром 70 мм (МКБ-70) в вертикальной части, а горизонтальную его часть выполним с использованием волновода ЭВГ-4.
Схема
антенно-волноводного тракта с
рупорно-параболической антенной
изображена на рисунке 12.
1. Антенна.
2. Переход.
3. Герметизирующая вставка.
4. Секция со штуцером
5. Фильтр.
6. Монтажный комплект из биметаллического волновода.
7. Корректор эллиптичности.
8. Поляризационный селектор.
9. Нагрузка.
10. Монтажный комплект из эллиптического волновода.
11. Герметизирующая вставка.
12. Переход.
Рисунок 12.- Схема антенно-волноводного тракта для РПА-2П.
