Тема 3. Механизм подъема крана
Ознакомиться с существующими кинематическими схемами механизма подъема крана. Научиться рассчитывать и подбирать двигатели, редукторы, быстроходные и тихоходные муфты. Ознакомиться с устройством и работой зубчатых и упругих втулочно-пальцевых муфт.
Литература (1, 2, 3, 6)
При решении задач следует придерживаться следующей методики:
Записать условие задачи.
Нарисовать кинематическую схему.
Написать формулу, которая прямо отвечает на заданный вопрос, с расшифровкой символов.
Написать формулы неизвестных элементов основной формулы, если такие имеются.
Пример 1.
Определить усилие в канате механизма подъема груза, если: масса груза – 10 т; число блоков в крюковой подвеске – 3 шт.; к.п.д. блока – 0,98; скорость подъема груза – 1 м/с; режим работы – тяжелый.
Дано: Q = 10 т nк.п.- 3 бл= 0,98 Vгр= 1 м/с ПВ% = 40 |
|
Smax -? |
где 1,05 – коэффициент, учитывающий массу грузозахватных приспособлений;
P – сила веса поднимаемого груза, P = Q g = 10000 9,8 = 98000H
Z – число несущий ветвей, Z = 6
n - общее количество блоков, n = 5
бл – к.п.д. блока, бл = 0,98

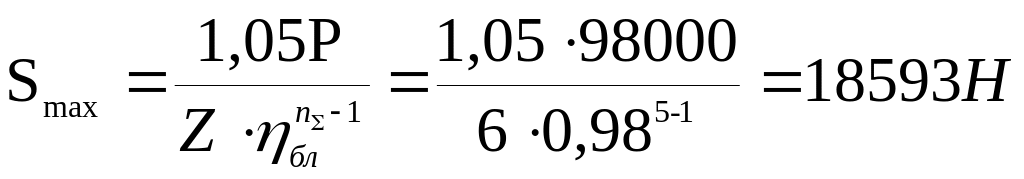

Ответ: усилие в канате равно 18593Н.
Пример 2.
Определить передаточное число редуктора механизма подъема груза, если: число оборотов двигателя – 1500 об/мин., скорость подъема груза – 40 м/мин., диаметр барабана – 500 мм; режим работы – средний; кратность полиспаста – 3.
Дано: nдв = 1500 об/мин. Vгр= 40 м/мин. Дб = 500 мм, 0,5 м ПВ% = 25 m = 3 |
где nдв = 1500 об/мин. – число оборотов двигателя nб = число оборотов барабана |
i -? |
,
где Vгр = 40 об/мин. – скорость подъема груза
m = 3 – кратность полиспаста
Дб = 0,5 м – диаметр каната
(Примечание: Если
скорость задана в м/с, то
)
Ответ: передаточное число редуктора равно 19,63.
Задачи для индивидуального решения:
Определить усилие в канате, если:
№ варианта |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
16 |
17 |
18 |
Грузоподъемность, т |
5 |
12,5 |
12,5 |
4 |
10 |
3,2 |
6,3 |
25 |
32 |
32 |
16 |
16 |
5 |
6,3 |
12 |
12 |
25 |
10 |
Число блоков в крюковой подвеске, шт. |
2 |
3 |
4 |
2 |
3 |
3 |
2 |
4 |
4 |
3 |
3 |
4 |
3 |
3 |
3 |
4 |
3 |
2 |
К. П. Д. блока |
0,98 |
0,97 |
0,98 |
0,98 |
0,99 |
0,98 |
0,98 |
0,99 |
0,98 |
0,98 |
0,98 |
0,98 |
0,97 |
0,99 |
0,98 |
0,97 |
0,98 |
0,98 |
Скорость подъема груза, м/с |
0,42 |
0,6 |
0,16 |
0,5 |
0,15 |
0,63 |
0,25 |
0,84 |
1 |
0,19 |
0,5 |
0,75 |
0,6 |
0,75 |
0,2 |
0,6 |
0,4 |
0,55 |
Определить передаточное число редуктора, если:
№ варианта |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
16 |
17 |
18 |
19 |
20 |
Число оборотов двигателя, об/мин |
1000 |
750 |
1500 |
550 |
750 |
1000 |
910 |
1200 |
1500 |
750 |
910 |
1000 |
550 |
700 |
750 |
1200 |
1000 |
1200 |
550 |
910 |
барабана, м |
0,5 |
0,6 |
0,8 |
0,4 |
0,5 |
0,25 |
0,4 |
0,7 |
0,8 |
0,7 |
0,6 |
0,5 |
0,38 |
0,4 |
0,6 |
0,5 |
0,8 |
0,6 |
0,4 |
0,5 |
Число блоков в крюковой подвеске, шт. |
2 |
3 |
4 |
2 |
3 |
3 |
2 |
4 |
4 |
3 |
3 |
4 |
3 |
3 |
3 |
4 |
3 |
2 |
3 |
4 |
Скорость подъема груза, м/с |
0,42 |
0,6 |
0,16 |
0,5 |
0,15 |
0,63 |
0,25 |
0,84 |
0,32 |
0,16 |
0,5 |
0,75 |
0,6 |
0,75 |
0,2 |
0,6 |
0,4 |
0,55 |
0,15 |
0,15 |
