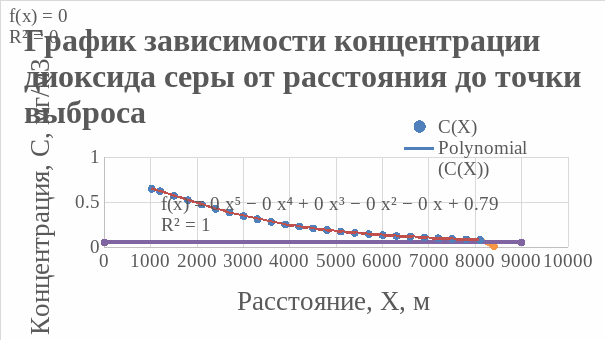

- •Графики распределения концентрации диоксида серы по поверхности Земли при наличии и при отсутствии ветра
- •Задача № 3 Расчёт допустимого времени пребывания человека под воздействием солнечной радиации (уф-диапазон) в зависимости от толщины озонового слоя
- •Алгоритм нахождения спектральной плотности потока лучистой энергии Солнца в уф-диапазоне
- •Алгоритм нахождения спектральной плотности потока излучения Солнца в уф-диапазоне
- •Алгоритм нахождения спектральной плотности потока энергии уф-радиации
- •Алгоритм нахождения допустимого времени пребывания человека под воздействием Солнечной радиации
- •Задача № 10 Расчёт напряжённости электрического поля вблизи высоковольтной линии электропередач (влэп)
- •Алгоритм нахождения напряжённости электрического поля e в точке, удалённой от ближайшей опоры на расстояние X, от оси воэп – на расстояние х, от поверхности земли по вертикали – на h
- •Экология и безопасность жизнедеятельности Задача № 11 Методы расчёта величины электромагнитных полей в условиях населённых мест
- •Алгоритм нахождения электрической напряжённости в точке
- •Задача № 12 Расчёт напряжённости поля увч-диапазона
- •Алгоритм нахождения электрической напряжённости в точке
- •Лабораторная работа №1 Расчёт искусственной освещённости в помещении
- •Трёхмерный график освещённости в зависимости от высоты подвеса лампы и расстояния до оси подвеса лампы
- •Лабораторная работа №2 Экспериментальное измерение мощности свч-излучения при использовании разных фильтров
- •Ход работы
- •Литература
Алгоритм нахождения коэффициента метеорологического разбавления.
При нахождении коэффициента метеорологического разбавления следует в первую очередь выяснить, являются ли выбросы нагретыми или холодными. Критерием «нагретости» выбросов является вспомогательный коэффициент f, который зависит от средней скорости выхода смеси из устья трубы, диаметра трубы в устье, высоты трубы и разности средней температуры наружного воздуха с температурой смеси. Зависимость строго определяется следующим образом:
|
(1) |
При f < 100 выбросы считаются «нагретыми». При f > 100 выбросы считаются «холодными».
Расчёт коэффициента метеорологического разбавления в случае «нагретых» выбросов
В случае «нагретых» выбросов коэффициент метеорологического разбавления определяется высотой трубы, ежесекундным выбросом газовоздушной смеси, разностью между средней температурой наружного воздуха и температурой смеси, ототратификационным коэффициентом, скоростью оседания наиболее вредного компонента смеси, коэффициентом осреднения, рельефом местности, показателем вытянутости розы ветров и некими коэффициентами m и n. Строгая формула имеет следующий вид:
|
(2) |
Коэффициент m вычисляется по следующей формуле:
|
(3) |
Подставив выражение (3) в формулу (2), получим:
|
(4) |
Коэффициент n, в свою очередь, определяют в зависимости от величины вспомогательного параметра VМ – опасной скорости ветра на уровне флюгера, при которой возможен отрыв факела выброса от трубы. Опасная скорость ветра связана с ежесекундным выбросом газовоздушной смеси, разности между средней температурой наружного воздуха и температурой смеси и высоты трубы следующим соотношением:
|
(5) |
Если VM > 2, то n = 1;
если 2 > VM
> 0.3, то
;
если VM < 0.3, то n = 3.
Расчёт коэффициента метеорологического разбавления в случае «холодных» выбросов
В случае холодных выбросов коэффициент метеорологического разбавления зависит от высоты трубы, ототратификационного коэффициента, скорости оседания наиболее вредного компонента смеси, диаметра трубы в устье и ежесекундного выброса газовоздушной смеси. Зависимость имеет следующий вид:
|
(6) |
Здесь коэффициент n определяется в зависимости от вспомогательного параметра VM:
|
(7) |
Если VM > 2, то n = 1;
если 2 > VM > 0.3, то ;
если VM < 0.3, то n = 3.
2) Алгоритм нахождения максимальной концентрации вредного вещества в приземном слое.
Максимальная концентрация вредного вещества в приземном слое прямо пропорциональна ежесекундному выброса газовоздушной смеси и концентрации наиболее опасного компонента в смеси, а так же обратно пропорциональна коэффициенту метеорологического разбавления:
|
(8) |
3) Алгоритм нахождения расстояния, на котором наиболее вероятна концентрация см, - хм.
3.1. Случай «нагретых» выбросов
При расчётах расстояния рассеивания газообразных компонентов расстояние XM, на котором наблюдается максимальная концентрация CM, определяют по формуле:
|
(9) |
Где H – высота трубы, а коэффициент d определяется следующим образом:
если VM
< 2, то
;
(10)
если VM
> 2, то
;
(11)
Таким образом:
|
(12) |
3.2. Случай «холодных» выбросов
При расчётах рассеивания газообразных компонентов расстояние ХМ определяется по формуле:
|
(13) |
где d = 11.4, если VM < 2; d = 16.1, если VM > 2.
Если F > 2, расстояние XM вычисляется по формуле:
|
(14) |
4) Алгоритм нахождения предельно допустимого выброса.
Предельно допустимый выброс определяется коэффициентом метеорологического разбавления, максимальной концентрацией вредного компонента в приземном слое и фоновой концентрацией этого компонента:
|
(15) |
5) Алгоритм нахождения максимальной концентрации вредного компонента в устье трубы.
Максимально допустимая концентрация вредного компонента в устье трубы определяется как отношение предельно допустимого выброса к ежесекундному выбросу газовоздушной смеси:
|
(16) |
6) Алгоритм построения графика зависимости концентрации вредного компонента от расстояния до трубы.
Наиболее вероятная концентрация вредного компонента на расстоянии Х от оси факела определяется как максимальная концентрация вредного компонента в приземном слое, помноженная на безразмерный коэффициент S:
|
(17) |
В свою очередь, коэффициент S определяется расстоянием от оси факела до расчётной точки, а также расстоянием от оси факела, на котором наиболее вероятна максимальная концентрация вредного компонента. Формулы для вычисления S имеют несколько видов, в зависимости от соотношения Х/ХМ и значения F:
Если Х/ХМ < 1, то
S = 3 (X/XM)4 – 8 (X/XM)3 + 6 (X/XM)2 |
(18) |
Если 1 < X/XM < 8, то
|
(19) |
Если Х/ХМ > 8 и F = 1, то
|
(20) |
Если Х/ХМ > 8 и F > 2, то
|
(21) |
Итого функция CX(X) имеет следующий вид:
|
(22) |
Решение задачи
Используя конечные формулы (1), (4), (5), (12), (15), (16), (22) и беря данные из таблицы исходных данных, получаем таблицу искомых значений.
Таблица 2. Исходные данные Таблица 3. Искомые значения
Параметр |
Значение |
r |
2,5 |
ТВ |
18 ОС |
Тг |
90 ОС |
Vг |
25 м3/с |
Н |
70 м |
D |
4 м |
Регион |
Санкт-Петербург |
А, |
|
Компонент |
Диоксид серы |
CТ |
10 мг/м3 |
С |
0,05 мг/м3 |
Сф |
0 мг/м3 |
F |
1 |
Параметр |
Значение |
f |
49,7062 |
Тип выбросов |
нагретые |
KР |
386,4919 |
СМ |
0,6468 мг/м3 |
XМ |
1020 м |
ПДВ |
19,3246 мг/с |
См.т. |
0,7730 мг/м3 |
Таблица 4. Конечные значения концентрации диоксида серы
X |
C(X) |
X |
C(X) |
X |
C(X) |
0 |
0 |
2700 |
0,382563 |
6600 |
0,113477 |
150 |
0,068365 |
3000 |
0,344094 |
6900 |
0,105213 |
300 |
0,218543 |
3300 |
0,309676 |
7200 |
0,097777 |
450 |
0,384489 |
3600 |
0,279101 |
7500 |
0,091066 |
600 |
0,521923 |
3900 |
0,252051 |
7800 |
0,084994 |
750 |
0,608337 |
4200 |
0,228168 |
8100 |
0,079487 |
900 |
0,64299 |
4500 |
0,207092 |
|
|
1020 |
0,646844 |
4800 |
0,188481 |
|
|
1200 |
0,6195 |
5100 |
0,172024 |
|
|
1500 |
0,570571 |
5400 |
0,157444 |
|
|
1800 |
0,52034 |
5700 |
0,144497 |
|
|
2100 |
0,471305 |
6000 |
0,132972 |
|
|
2400 |
0,425084 |
6300 |
0,122684 |
|
|

;
;
;
