Министерство образования и науки Украины

Одесская национальная академия связи им. А. С. Попова

Кафедра Сетей Связи

Комплексное задание по курсу СКС

на тему:

«ПРОЕКТИРОВАНИЕ СТРУКТУРИРОВАННОЙ КАБЕЛЬНОЙ СИСТЕМЫ»

Студента 4-го курса

Группы ИК-4.2.04

Мараховского Евгения

Вариант № 12

Одесса 2015 г.

СОДЕРЖАНИЕ

ЗАДАНИЕ

  1. РАСЧЕТ ПЛОЩАДИ РАБОЧИХ ПОМЕЩЕНИЙ.

  2. РАСЧЕТ КОЛИЧЕСТВА ИНФОРМАЦИОННЫХ РОЗЕТОК.

  3. РАСЧЕТ ПЛОЩАДЕЙ И ВЫБОР ПОМЕЩЕНИЙ ДЛЯ РАЗМЕЩЕНИЯ КРОССОВОЙ И АППАРАТНОЙ.

  4. ВЫБОР КАБЕЛЯ ДЛЯ ПОСТРОЕНИЯ ГОРИЗОНТАЛЬНОЙ ПОДСИСТЕМЫ.

  5. РАСЧЕТ КОЛИЧЕСТВА КАБЕЛЯ НЕОБХОДИМЫЙ ДЛЯ РЕАЛИЗАЦИИ ГОРИЗОНТАЛЬНОЙ ПОДСИСТЕМЫ.

  6. РАСЧЕТ ГАБАРИТОВ И КОЛИЧЕСТВА ДЕКОРОТИВНЫХ КОРОБОВ ГОРИЗОНТАЛЬНОЙ ПОДСИСТЕМЫ.

  7. ВЫБОР ТИПА КАБЕЛЯ ДЛЯ ПОСТРОЕНИЯ ВЕРТИКАЛЬНОЙ

ПОДСИСТЕМЫ. РАССЧЕТ НЕОБХОДИМОГО КОЛИЧЕСТВА КАБЕЛЯ.

  1. РАСЧЕТ МОНТАЖНЫХ КОНСТРУКТИВОВ.

ВЫВОД

СПИСОК ЛИТЕРАТУРЫ

Задание:

Для создания корпоративной сети предприятия необходимо, используя исходные данные разработать проект построения структурированной кабельной системы, а именно:

  1. Рассчитать площади рабочих помещений.

  2. Определить число Информационных розеток, которые будут устанавливаться в каждом рабочем помещении.

  3. Рассчитать площади аппаратной и кроссовой, а так же выбрать помещения для их расположения.

  4. Выбрать тип кабеля для построения горизонтальной подсистемы.

  5. Рассчитать необходимое количество кабеля для построения горизонтальной подсистемы.

  6. Рассчитать габариты декоративных коробов необходимых для прокладки кабелей горизонтальной подсистемы, а так же их количество.

  7. Выбрать тип кабеля для построения вертикальной подсистемы, а так же рассчитать необходимое количество кабеля для построения вертикальной подсистемы.

  8. Рассчитать количество оборудования устанавливаемого в технических помещениях, и выбрать тип коммутационного шкафа.

Исходные данные:

  • Ширина внешних стен=0,5м;

  • Толщина плит перекрытия=0,5м;

  • Ширина внутренних стен=0,1м;

  • Высота потолков=3,5м;

  • Количество этажей=6;

  • Высота фальшпотолка в коридорах 0,5м;

  • Тип окружающей среды-2(офисная среда с повышенным уровнем э.м.п.).

  • Степень интеграции вертикальной подсистемы – Высокая(0,3 от оптического волокна на 1 рабочее место)

  • Проектируемая сеть поддерживает работу приложений не ниже класса D.

1.Расчет площади рабочих помещений

Рассчитаем площадь рабочих помещений согласно плану здания (Рис 1.):

№ Помещения

Площадь, м2

101

52

102

80

103

22

104

16

105

80

106

22

107

16

108

40

109

18

110

18

111

10

112

10

384

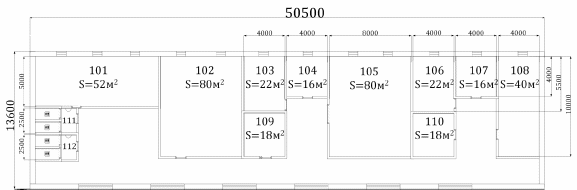

Рис 1. Исходный план здания

2.Расчет количества информационных розеток

Количество информационных портов рассчитаем из условия, что, по стандарту, к каждому рабочему месту должно быть подведено 2 информационных порта.

Количество рабочих мест рассчитаем из условия, что, по стандарту, каждое рабочее место должно занимать не меньше 4м2 площади помещения Sn.

В целях экономии на каждое рабочее место будет установлена 1 2х-портовая розетка. Поэтому число информационных розеток равно числу рабочих мест.

Таблица 2.1. Данные о количестве рабочих мест и информационных портов для одного этажа.

№ Помещения

Площадь 2

Кол-во инф. розеток

Кол-во раб. мест

Кол-во инф. портов

101

52

13

13

26

102

80

20

20

40

103

22

6

6

12

104

16

4

4

8

105

80

20

20

40

106

22

6

6

12

107

16

4

4

8

108

40

10

10

20

109

18

КЭ

КЭ

КЭ

110

18

5

5

10

111

10

WC

WC

WC

112

10

WC

WC

WC

384

93

93

186

Таблица 2.2. Данные о количестве рабочих мест и информационных портов для всего здания.

Площадь 2

Кол-во раб. мест

Кол-во инф портов

2304

558

1116

3.Расчет площадей и выбор помещений для размещения кроссовой и аппаратной.

Найдем площадь необходимую для размещения аппаратной, кроссовой этажа, кроссовой здания и кроссовой внешней магистрали:

Подставив значения получим:

Итак, суммарная площадь служебных технических помещений:

Исходя из этого, план первого этажа преобразуется так, как показано на Рис.

3.1.

Таблица 3.1. Данные о количестве рабочих мест и информационных портов для первого этажа, с учетом служебных технических помещений:

№ Помещения

Площадь ,м2

Кол-во раб. мест

Кол-во инф. портов

101

52

13

26

102

70

16

32

103

16

4

8

104

80

20

40

105

22

6

12

106

16

4

8

107

40

10

20

108

50

АП

АП

109

18

5

10

110

10

WC

WC

111

10

WC

WC

384

78

156

Рис 3.1. План первого этажа с учетом служебных технических помещений.
