3. Ієрархія мультиплексування
Ієрархія мультиплексування принципово проста, однак вона викликає ускладнення на практиці. Оскільки магістралі T1 або E1 із різним обладнанням продукують суттєво відмінні швидкості даних, то техніка вирівнювання (bit stuffing) застосовується на всіх рівнях плезіохронної ієрархії, що унеможливлює точну локалізацію рамок бажаного каналу всередині високошвидкісного каналу. Наприклад, для доступу до окремого каналу 2 Мбіт/с із каналу 140 Мбіт/с необхідно повністю демультиплексувати останній, використовуючи проміжні рівні,
а потім повторно змультиплексувати потік, як це показано на рисунку 2.2

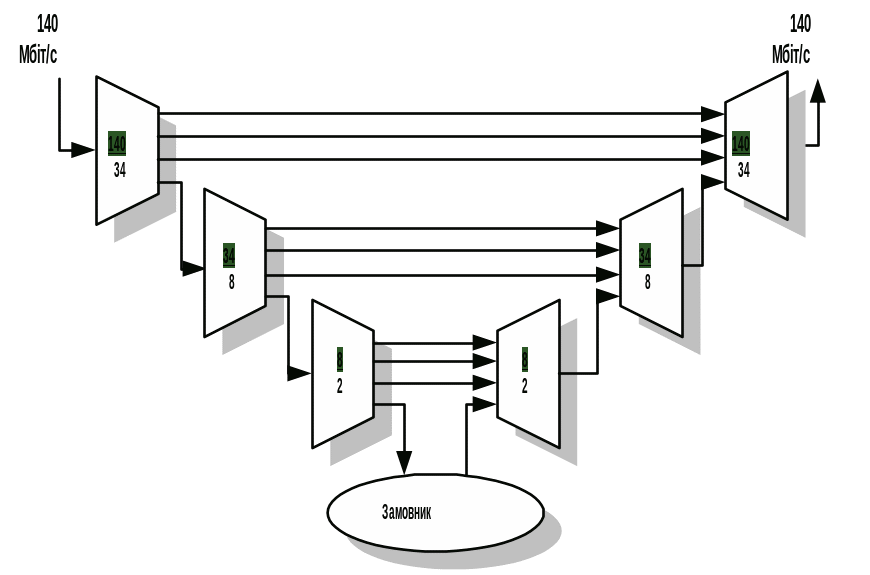

Рисунок 2.2. Виділення або додавання каналу користувача в плезіохронній системі
Інша проблема, пов’язана із великим обсягом мультиплексорного обладнання PDH у мережі, є управління. На своєму шляху через мережу виділений канал T1/E1 мусить проходити через певну кількість можливих маршрутів. Коли обсяг повторних під’єднань зростає, то складно зберегти точні записи взаємних сполучень обладнання. Це приводить до помилок, внаслідок яких не тільки неможливо встановити нове сполучення, але порушуються вже чинні сполучення, які переносять трафік.
Ще одне суттєве обмеження в PDH полягає у відсутності можливості моніторингу. Це пов’язане із недостатнім забезпеченням можливостей для управління мережею у форматах рамок PDH і викликає проблеми при забезпеченні безпомилковості для певних застосувань, таких як послуги пересилання відео та даних.
Контрольні питання
Скільки голосових кіл містить канал Е – 1 і на якіій швидкості працює ?
Скільки голосових кіл містить канал Т – 1 і на якіій швидкості працює ?
Скільки голосових кіл містить канал Е – 5 і на якіій швидкості працює ?
Які незручності присутні у мережах PDH ?
Розділ 3. Архітектура мереж та методи доступу
Тема 3.1 Широкомовні мережі. Множинний доступ
План лекції
Широкомовні мережі
2. Множинний доступ
1. Широкомовні мережі
Широкомовна мережа уникає складних процедур маршрутизації (раутінгу), властивих комутованим мережам, приймаючи, що передавання кожного вузла може бути прийняте всіма іншими вузлами в мережі. Іншими словами, широкомовна мережа має тільки один комунікаційний канал. Наприклад, кабельні локальні комп’ютерні мережі є широкомовними мережами, де кожен користувач сполучений з будь-яким іншим і мережа має топологію шини, зірки або кільця. Безпровідні локальні мережі використовують радіо- або оптичні хвилі. Багато сателітарних радіосистем також є широкомовними, оскільки наземна станція в системі може приймати всі повідомлення, які ретранслює сателіт.
У широкомовних мережах станції здійснюють комунікацію через спільні середовища. Приклади широкомовних мереж включають:
пакетне радіо;
сателітарні мережі;
безпровідні локальні мережі.
Оскільки всі вузли в широкомовній мережі можуть приймати будь-яке пересилання, то повинна бути встановлена процедура для виділення комунікаційного каналу у вузлі або вузлах, які мають пакети для висилання, і тим самим для запобігання завадам, які виникають при одночасному пересиланні інформації. Цей тип комунікації, який називають множинним доступом, може бути встановлений або через диспетчеризацію доступу (техніка, при якій вузли почергово висилають інформацію за певною схемою), або шляхом випадкового доступу до каналу.
