Структурная схема кристалла 80с51.

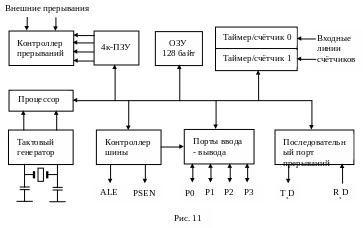

Наиболее простая структурная схема кристалла имеет вид, представленный на рис. 11. Она содержит:
- контроллер прерываний – узел, управляющий действиями микроконтроллера во время обработки внешних и внутренних прерываний;
- постоянное запоминающее устройство (ПЗУ) объёмом не менее 4К;
- ОЗУ объёмом не менее 128 байт, предназначенное для организации регистровых банков, стека и хранения пользовательских данных;
- два таймера\счётчика ТС0 и ТС1, предназначенные для подсчёта внешних событий, реализации различных функций времени (временные задержки, генерация импульсных сигналов);
- процессор – ядро микроконтроллера, выполняющее арифметические, и логические операции с данными.
- тактовый генератор,
задающий временную сетку, к узлам которой
жёстко привязаны определённые события
в микроконтроллере;
-
контроллер шины – узел, обеспечивающий
управление шиной адреса и данных;
- порты ввода-вывода, обеспечивающие обмен данными с внешними устройствами в параллельном коде;
- последовательный порт, предназначенный для обмена данными с внешними устройствами в последовательном коде;
- системная магистраль представляет собой, расположенные на кристалле 16-разрядную шину адреса и 8-разрядную шину данных. Эти шины связывают между собой основные узлы микроконтроллера;
На рис. 11 изображены линии, по которым в микроконтроллер поступают внешние сигналы, и линии, по которым идут данные, поступающие в микроконтроллер и выходящие из него. Внешние прерывания подаются в виде логических уровней или задних фронтов импульсов на определённые 2 линии параллельного порта. По этим сигналам запрашивается переключение микроконтроллера с выполнения текущей программы на выполнение подпрограммы обработки прерывания по поступившему запросу.
RST – вход инициализации. Высокий уровень на этом входе в течение 2-х машинных циклов запускает процесс инициализации микроконтроллера. Инициализация микроконтроллера заключается в установке начальных значений регистров специальных функций и обнуления программного счётчика для того, чтобы выполнение программы начиналось с нулевого адреса. Инициализация необходима при включении питания микроконтроллера и при зацикливании программы (зависании микроконтроллера).
ALE – выход сигнала фиксации младшего байта адреса. Активное значение сигнала на этом выходе разрешает фиксацию младшего байта адреса во внешней микросхеме регистра-защёлки при обращениях микроконтроллера к внешней (расположенной во внешней микросхеме) памяти программ или данных. При переходе логического уровня на этом вводе из состояния 1 в 0 младший байт адреса ячейки внешней памяти запоминается в микросхеме регистра-защёлки. У микроконтроллеров с репрограммируемой внутренней (расположенной на кристалле микроконтроллера) памятью программ этот вывод имеет альтернативную функцию PROG. При программировании внутренней памяти на него подаётся стробирующий сигнал (импульс определённой длительности).
PSEN – выход сигнала разрешения чтения байта из микросхемы памяти программ. Активное значение этого сигнала (низкий уровень) разрешает чтение байта из внешней памяти программ.
ЕА
– выход сигнала переключающего источник
кода при обращении к младшим 4к байтам
памяти программ. При ЕА=0 и диапазоне
адресов ОООН…FFFFH
MK
8051 выполняют цикл обращения к внешней
памяти программ, при ЕА=1 обращение по
одному из этих адресов приводит к чтению
из внутренней (расположенной на кристалле
микроконтроллера) памяти программ. У
микроконтроллеров с репрограммируемой
внутренней памятью этот вывод имеет
альтернативную функцию
.
При программировании внутренней памяти
на него подаётся напряжение программирования.
P0, P1, P2, P3. Линии одноимённых 8-разрядных портов микроконтроллера, по которым происходит обмен с внешними устройствами.
TxD – выход передатчика последовательного порта.
RxD – вход приёмника последовательного порта микроконтроллера.
XTAL1 - вход инвертирующего усилителя синхронизатора.
XTAL2 - выход инвертирующего усилителя синхронизатора.
К этим вводам подключается цепь обратной связи, обычно состоящая из кварцевого резонатора и двух конденсаторов, превращающая усилитель, расположенный на кристалле, в тактовый генератор.
