- •Лабораторная работа 2. Нелинейные цепи
- •Лабораторная работа 4. Комбинационные логические цепи. Измерительные приборы.
- •Контрольные вопросы
- •4. Указания к обработке результатов наблюдений
- •Основные параметры математической модели диода, принятой в мсар-5
- •4. Указания к обработке результатов наблюдений
- •Контрольные вопросы
- •Лабораторная работа 3. Усилители.
Основные параметры математической модели диода, принятой в мсар-5
Имя параметра |
Параметр |
Значение по умолчанию |
Ед. измерения |
IS |
Ток насыщения при температуре 27оС |
10-14 |
А |
RS |
Объёмное сопротивление |
0 |
Ом |
ТТ |
Время переноса заряда |
0 |
с |
22
Продолжение табл. 3.1.1.
CJ0 |
Барьерная ёмкость при нулевом смещении |
0 |
Ф |
VJ |
Контактная разность потенциалов |
1 |
В |
М |
Коэффициент лавинного умножения |
0,5 |
|
EG |
Ширина запрещённой зоны |
1,11 |
эВ |
FC |
Коэффициент нелинейности барьерной ёмкости прямосмещённого перехода |
0,5 |
|
BV |
Обратное напряжение пробоя (положительная величина) |
|
В |
IBV |
Начальный ток пробоя, соответствующий напряжению BV (положительная величина) |
10-10 |
А |
3
23
Рис. 2.2.1.2. Изменения в схеме для определения RВХ, RВЫХ
г) для выполнения вычислений по заданию п. 1.2 использовать, если это необходимо, значения параметров при режиме по постоянному току: Iк, IC = 5 мА, падение напряжения на Rэ, RИ - URэ, URИ = 2 В, Uкэ, UСИ = 6,5 В, Rн = 1 кОм, а также Rг = 50 Ом, напряжение источника сигнала uвх = 0,05 В, частоту входного сигнала fвх = 1 кГц.
2
40
; (2.2.1.2.)
; (2.2.1.3.)
; (2.2.1.4.)
. (2.2.1.5.)
Здесь символы rвх тр - входное сопротивление транзистора; rэ - дифференциальное сопротивление эмиттерного перехода; rб - омическое сопротивление базы; Iэ - ток эмиттера; ос - постоянная времени цепи обратной связи транзистора (из справочника); Ск - ёмкость коллектора.
в) основными параметрами каскада для определения из моделирования являются: Ku, Rвх, выходное сопротивление Rвых, которые определяются по выражениям
Ku = uвых / uвх ; (2.2.1.6.)
Rвх = Ruвх / (uг - uвх) ; (2.2.1.7.)
Rвых = Rн [(uхх / uвых) - 1] . (2.2.1.8.)
Для определения Rвх и Rвых при моделировании изменяются входная и выходная части схемы усилителя согласно рис. 2.2.1.2.:
39
3.3. Для выполнения задания по п. 1.3 построить статическую характеристику передачи диодного ограничителя напряжения, электрическая принципиальная схема которого приведена на рис. 2.3.1. Диапазон изменения входного напряжения uвх ограничителя от минус 5 В до 4 В.
Подать на вход ограничителя гармонический сигнал с частотой 1 кГц и амплитудой 3 В, оценить и объяснить форму выходного сигнала.
3.4. Для выполнения задания по п. 1.4 в ППП MCAР в режиме частотного анализа проверить АЧХ рассчитанного фильтра, частота среза которой должна быть 1,2 МГц при нагрузке фильтра 1 кОм.
3.5. Для продолжения выполнения задания по п. 1.4 в ППП MCAР в режиме временного и спектрального анализа исследовать схему ПрЧ по рис. 3.5.1. при приведённых ниже условиях.
1) Получить сигнал на нагрузке диода при отключённом фильтре при частотах fc = 100 МГц и fг = 101 МГц при uc = 0,1 В и uг = 1 В.
2) включить ФНЧ как нагрузку диода (можно убрать его собственную нагрузку 1 кОм) и получить сигнал на выходе фильтра;
3
24

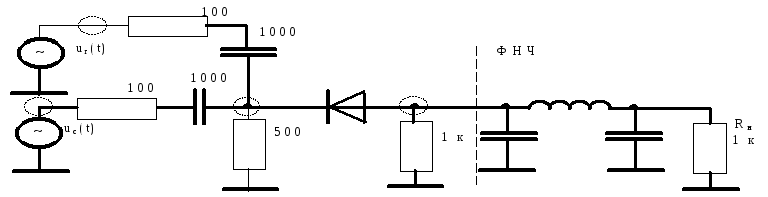

Рис. 3.5.1. Схема ПрЧ для исследования
