Приклад запису символів сар-16 приведено в табл.2.3
Таблиця 2.3
Символи ІКМ |
0000 |
0011 |
1001 |
1010 |
0101 |
Символи САР-16 |
U2 II; 45 |
U3 I;60 |
-U3 III; 60 |
-U2 IV;45 |
U1 II; 45 |
(90)
(180)
(0;
360)
(270)

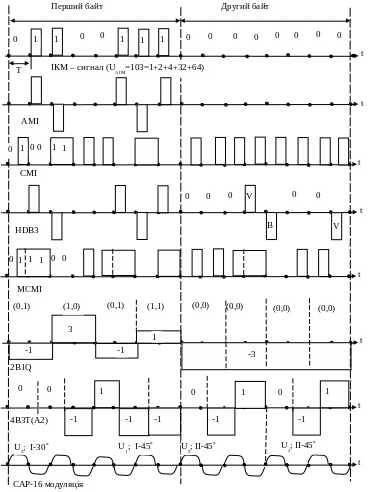

Рисунок
2.2 –
Приклад оформлення часових діаграм
цифрових лінійних сигналів
Завдання 3
Визначити кодові комбінації на виході кодерів АДІКМ-32 та АДІКМ-16 для приросту відліків
UАІМ =[(-1)ОЦ *(5*ОЦ+ПЦ)/15],
де - умовне позначення шагу квантування.
Методичні вказівки щодо виконання завдання 3
АДІКМ – адаптивна диференціальна імпульсно-кодова модуляція, забезпечуюча кодування приросту відліків аналогового сигналу, взятих відповідно теореми Котельникова. Адаптивний 15-ти (АДІКМ-32) або 4-х (АДІКМ-16) рівневий квантуватель по амплітуді використовується для одержання, відповідно, 4-х або 2-х розрядів АДІКМ – сигналу.
Призначення розрядів наступне:
1-й старший S – знаковий: “1”-додатня полярність приросту відліків; “0”- від’ємна полярність;
наступні останні 3 або 1-н розряди для кодування приросту відліків амплітудного значення по абсолютній величині (|UАІМ|).
Відповідність кодових послідовностей АДІКМ і границь амплітуд приросту відліків аналогового сигналу в залежності від коду сегменту приведено в табл.3.1 (для абсолютного значення UАІМ ).
Таблиця 3.1
-
Код АДІКМ (символи)
Границі зміни амплітуди приросту відліків |UАІМ|
-32
-16
-32
-16
S111
S0
>3.32
1.88
S110
---
2.91…3.32
---
S101
---
2.52…2.91
---
S100
---
2.13…2.52
---
S011
---
1.66…2.13
---
S010
---
1.05…1.66
---
S001
---
0.031…1.05
---
S000
S1
0…0.031
<1.88
Завдання 4
Розрахувати довжину регенераційної дільниці 2-х проводової абонентської лінії технологій xDSL з ймовірністю передачі інформації на регенераційній дільниці РПОМ =10-(4+ПЦ), згасанням подавлення ехокомпенсатора АЕК = (60 + ПЦ) дБ; коефіцієнтом згасання металевого кабелю на частоті f1 = 800 Гц, (f1) = 0,1(1+ОЦ) дБ/км
Вихідні дані приведено в табл. 4.1
Таблиця 4.1
Номер останньої цифри студ. квитка (ОЦ) |
Технологія xDSL |
Кількість КТЧ |
Тип коду |
В, кбіт/с |
fР, кГц |
n |
0 |
HDSL-2 |
30 |
TC-PAM |
2320 |
510 |
16 |
1 |
HDSL |
15 |
2B1Q |
1168 |
290 |
4 |
2 |
HDSL |
30 |
CAP-64 |
2048 |
150 |
20 |
3 |
FCM |
5 |
2B1Q |
336 |
78 |
4 |
4 |
FCM |
6 |
2B1Q |
400 |
100 |
4 |
5 |
PCM |
4 |
2B1Q |
160 |
40 |
4 |
6 |
PCM |
2 |
2B1Q |
160 |
40 |
4 |
7 |
FCM |
3 |
2B1Q |
208 |
52 |
4 |
8 |
FCM |
11 |
2B1Q |
720 |
180 |
4 |
9 |
FCM |
12 |
2B1Q |
784 |
196 |
4 |
де n – число рівнів коду лінійного цифрового сигналу;
fР – розрахункова частота;
В – швидкість передачі технології xDSL.
