3.5.Кровля

В данном здании предусмотрена двухслойная рулонная кровля: 1-ый слой (верхний) основной водоизоляционный ковер изопласт марки К ЭКП-4,5; 2-ой слой нижний основной водоизоляционный ковер изопласт П ЭПП-4 СБС. Кровельное покрытие укладывается по цементно-песчаной стяжке толщиной 30 мм, а стяжка укладывается по утеплителю из жестких мин. ватных плит. Уклон кровли в двух пролетах равен 3,3%. В местах примыкания кровли к парапету укладываются дополнительные слои рулонного ковра на расстоянии 350 мм от панели парапета. Ковер выводится на выступающие эл-ты, а стыки защищаются оцинкованной сталью в виде свесов.

Применяем следующие материалы:

Толь, ж/б, пенополистирольные плиты, цементно-песчаная стяжка, 2 слоя гидроизола, утеплитель.

Следовательно, конструкция покрытия удовлетворяет теплотехническим требованиям.

3.6. Полы. Экспликация полов

Конструктивное решение пола связанно с конкретным назначением производственного помещения. В помещениях с умеренными механическими нагрузками устанавливается пол по грунту из 30 мм асфальтобетона по подстилающему слою из щебени толщиной 80 мм.

В проездах применяются покрытия, аналогичные дорожным, хорошо сопротивляющиеся нагрузкам от транспорта. Между различными покрытиями устанавливаются окаймляющие рейки, уголки или поребрики. В проектируемом здании пол торцовый. Толщина покрытия 80 мм, такой пол обеспечивает хорошие эксплуатационные свойства. Подстилающим слоем для торцовых шашек служит бетон. Такой пол устанавливается в помещениях, к которым предъявляются специальные требования, и с длительным пребыванием людей.

Номер помещения	Тип пола	Схема пола	Элементы пола и их толщина (мм)	Площадь(М2)
цех	Металло- цементн.		Металл.цемент 30 Цем.песч.стяжка 30 Бетонная подг.120 Грунт естественный	3888,0

Рисунок -7-экспликация полов

3.7. Окна и ворота

Мною были запроектированы раздвижные деревянные ворота 3*3 м.

Рисунок 8 – деревянные раздвижные ворота.

Окна

Окна были запроектированы ленточные размерами 1,8-6м.

Деревянные оконные переплеты применяют в цехах с нормальным температурно-влажностным режимом, а также в помещениях административно-бытового назначения.

При этом заполнения оконных проемов, как правило, поступают на стройку в виде готового блока. Деревянные оконные блоки изготавливают двух видов: с наружным и с внутренним открыванием створок.

При заполнении оконных проемов деревянными блоками коробки блоков крепят к боковым откосам проемов при помощи анкеров, ершей или других видов креплений, устанавливаемых через 1-2 м по высоте, но не менее двух на каждую сторону. Зазоры между коробкой и стеной конопатят, а затем снаружи и внутри закрывают нащельниками, прибиваемыми к коробками. Максимальную высоту оконного проема при деревянных переплетах принимают равной 7,2 м.

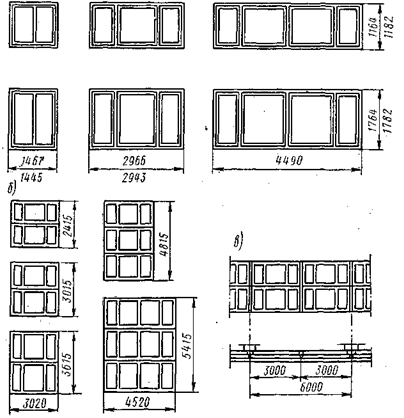

Рисунок 9. Деревянные оконные переплеты: а) -оконные блоки; б) -схемы заполнения оконных проемов; в) -схема ленточного остекления.
