Нормативное вертикальное давление грунта от веса насыпи на звенья труб определяют по формуле, кПа
pv=cvнhн ,
где hн – высота засыпки от верха дорожного покрытия до верха звена, м; н – удельный вес грунта насыпи, кН/м3, принимаемый 17,7кН/м3; сv – коэффициент вертикального давления грунта, определяемый для железобетонных звеньев труб по формуле

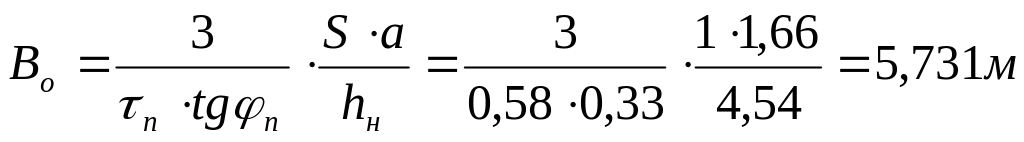

в которой
.

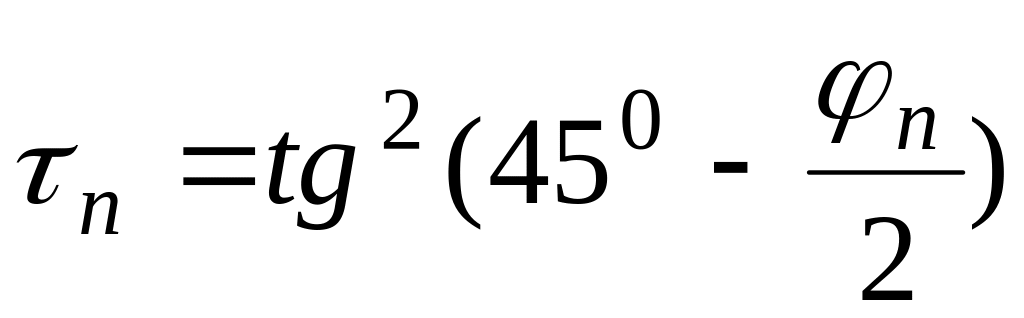

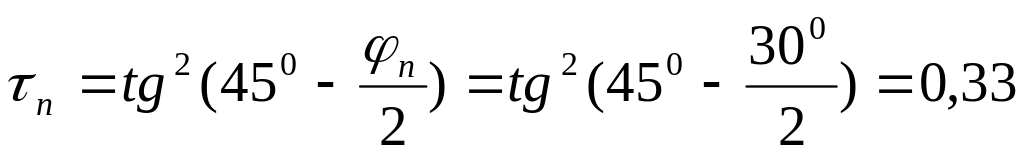

Если Во >hн /d , то следует принимать Во=hн /d; n– нормативный угол внутреннего трения грунта засыпки трубы, равный 30 град; d – внешний диаметр звена водопропускной трубы, м; а – расстояние от основания насыпи до верха звена трубы, м; S – коэффициент, принимаемый равным 1,0; п– коэффициент нормативного бокового давления грунта для звеньев труб, определяемый по формуле
.
т.к. Во >hн /d=5/2,4=2,49м , то принимаем Во=2,49м
pv=cvнhн =1,48*17,7*4,54=118,93 кПа
2.4.2. Определение удельных нагрузок от веса конструкции
трубы и гидростатического давления
Нагрузка от веса 1 п.м, звена трубы, кН,
Gзв=Vзвbf =24*1*0,84=20,16 кН
где Vзв – объём 1п.м звена, м3; b – удельный вес железобетона (24 кН/м3); f – коэффициент надежности по нагрузке (f =1).
Нагрузка от веса 1 п.м лекального блока фундамента, кН,
Gлб=Vлбbf
=24*1*0,87=20,88 кН
где Vлб – объём лекального блока, м3

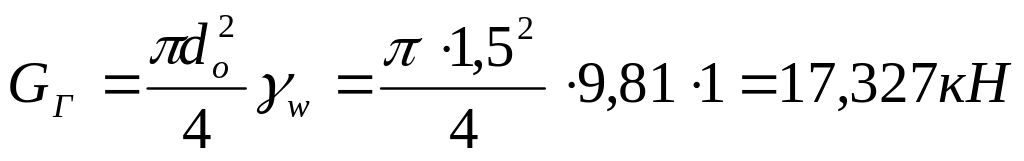

3. Погонная нагрузка от гидростатического давления, кН (см. рис. 4),
где dо – внутренний диаметр трубы, м; w – удельный вес воды (9,81 кН/м3).
2.4.3. Определение вертикального давления на звенья
труб от подвижной нагрузки

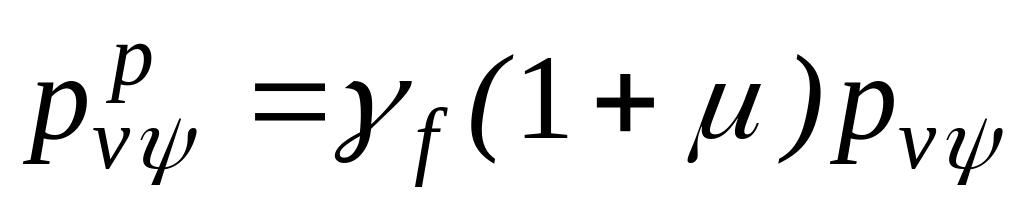

1. Расчетное вертикальное давление грунта от подвижного состава на звенья труб вычисляют по формуле
,
где
f
=1,0
– коэффициент надежности по нагрузке;
(1+)
– динамический
коэффициент; при нагрузке НК-80 определяется
по формуле
(1+)=1,35-0,05d.

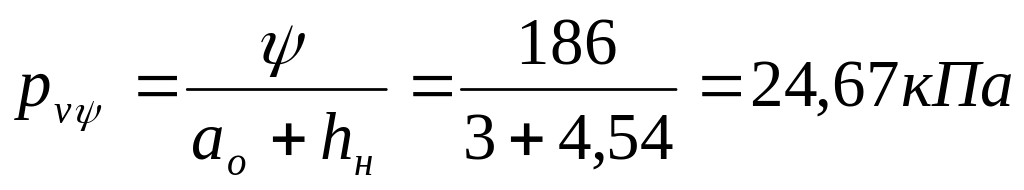

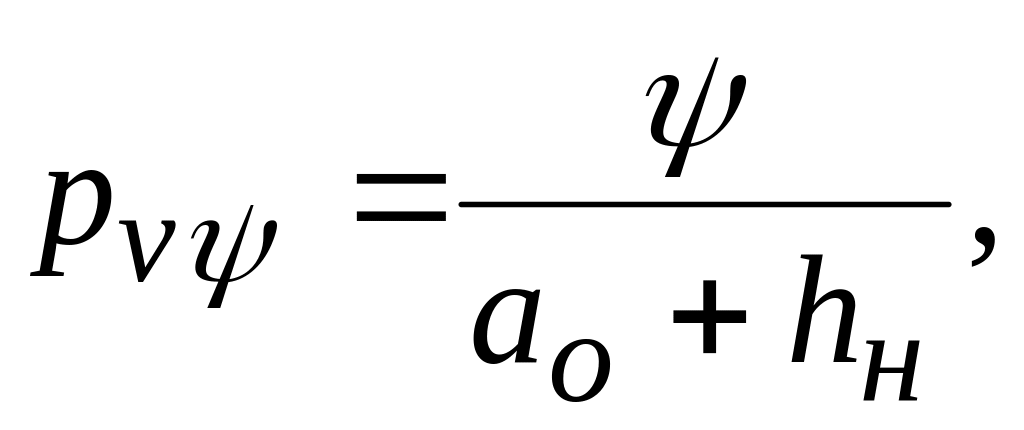

Нормативное вертикальное давление, кПа, на звенья труб от подвижной нагрузки вычисляют по формуле
где – линейная нагрузка, определенная по СНиП 2.05.03 для нагрузки НК-80 при высоте засыпки 1м и более равна 186 кН/м; а0 – длина участка распределения, определенная по СНиП 2.05.03 для нагрузки НК-80 при высоте засыпки 1м и более, равна 3 м; hн – расстояние от верха дорожного покрытия до верха звена, м (рис.3).
(1+)=1,35-0,05∙1,82=1,259
2.5. Обеспечение морозоустойчивости водопропускной трубы
Отметка подошвы грунтовой подушки под оголовочным звеном и открылками назначается на 0,25 м ниже расчетной глубины промерзания df.
Фундаменты или грунтовые подушки средних звеньев одноочковых труб с отвестием до 2 м допускается закладывать без учета глубины промерзания грунтов.
Для районов, где глубина промерзания ≤ 2,5 м, ее расчетное значение рассчитывается по формуле СниП 2.02.01 [3]
df=0,28*1,1*8,438=2,599
