4.2.2 Вентиляционные каналы.

В соответствии с нормами проектирования из помещений кухонь, уборных, ванн или совмещенных санитарных узлов должна быть предусмотрена вытяжная вентиляция через вентиляцион­ные каналы с естественным по­буждением. Вентиляционные ка­налы могут устраиваться непо­средственно в кирпичных стенах, но существуют и типовые бетонные вентиляционные блоки (с отверстиями цилиндрической формы), которые закладываются в стену. Рассмотрим первый вариант.

Вентиляционные каналы, устраиваемые в кирпичных стенах мо­гут иметь сечение 1х1/2 кирпича, что с учетом толщины швов рас­твора составит 270x140 мм или 1/2x1/2 кирпича – 140х140 мм (рисунок 7).

При устройстве каналов, их, по возможности, группируют. Минимальное расстояние между соседними каналами, а также от ка­нала до грани стены равно 120 мм. Из этого следует: канал размером 270x140 мм в стене 1 1/2 кирпича располагается вдоль сте­ны, в стене в два кирпича - поперек стены.

На чертеже показывают (только в пределах данного этажа), на какую сторону выходит канал, цифрой обозначается номер эта­жа, от которого он начинается.

Рисунок 7 - Изображение вентиляционных каналов

Каналы в наружных стенах располагать не рекомендуется.

На чертеже изображение линии каналов рекомендуется принимать несколько тоньше линий контуров стен.

В соответствии с нормами проектирования каждая кухня, ван­ная и уборная должна иметь свой вентиляционный канал. Если про­тяженность стены не позволяет разместить требуемое количество каналов, то допускается устройство одного вентиляционного ка­нала на два помещения: кухню и ванную или ванную и уборную. Тогда вверху перегородки, разделяющей эти помещения, ставится вентиляционная решетка. На фрагменте плана пятого этажа (рисунок 8) пятиэтажного жилого дома показана разбивка вентиляционных каналов. На первом этаже выводят крайние каналы общей вентиля­ционной трубы.

Рисунок 8 – Разбивка вентиляционных

каналов на плане здания

На плане здания в соответствии с условными обозначениями следует показать выход каналов и дать их привязку к ближайшей поперечной капитальной стене. Размеры привязки m и n дол­жны быть определены с учетом размеров кирпичной кладки без рубки кирпича.

Длину трубы и ее положение, которое определяют по плану, необходимо знать для изображения ее на фасаде и разрезе здания.

Для осуществления хорошей вентиляции вентиляционная труба должна быть выведена выше кровли на определенную величину. При плоской кровле каналов на плане здания она должна быть выше парапетов здания не менее чем на 0,5 м.

Чтобы в вентиляци­онные каналы не попадали, дождь и снег, сверху трубы устраивается кол­пак (форма колпака мо­жет быть различна).

4.3 Перегородки

Перегородки - это тонкие внутренние сте­ны толщиной 60-120 мм, предназначенные для разделения внутренних помещений. Перегородки выполняются из дерева, кирпича, железобетона и других материалов.

В со­временном строительстве изготавливаются в основном из гипсобетонных плит толщиной 80 мм.

Межквартирные пе­регородки изготавливаются из двух перегородок, поставленных рядом с зазором 40 мм. Общая толщина их составляет 200 мм. Эти перегородки на планах показывают условно в три линии без изображения зазора между ними.

4.4 Окна

Под окном подразумевается оконный проем в стене, запол­ненный оконным блоком.

Оконный проем по своим размерам устраивается несколько больше оконного блока, чтобы можно было легко и правильно установить его в проем.

Оконные проемы в кирпичной стене могут быть выполнены с четвертями и без четвертей. Четвертью называется уступ, окаймляющий боковые стороны и верх проема. Этот уступ составляет примерно 1/4 длины кирпича, поэтому он называется четвертью, причем для боковых уступов его размер равен 65 мм, а для усту­па, идущего сверху проема - 75 мм (55 мм - толщина кирпича и 10 мм - шов раствора). Ширина четверти во всех случаях равна 120 мм (ширине кирпича). В оконных проемах четверти устраива­ются со стороны улицы. Четверти дают возможность осуществить лучшую изоляцию помещения от улицы, что немаловажно при устрой­стве оконных проемов в жилых домах.

Н

а)

б)

в)

г)

а рисунке 9 приведены условные изображения оконных проемов, применяемые на чертежах в соответствии с ГОСТ 21.501-93 [1].

Рисунок 9 - Проем оконный: а - без четвертей с одинарными переплетами; б - без четвертей с двойными переплетами; в - с четвертями с одинарными переплетами; г - с четвертями с двойными переплетами

В соответствии с общими правилами оформления строительных чертежей контуры сечения стен выделяют более толстой линией по сравнению с другими линиями изображения.

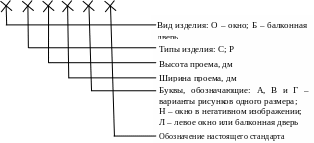

Устанавливается следующая структура условного обозначения окон и балконных дверей.

.

На рисунке 10 приведены размеры оконных проемов и проемов для балконных дверей, соответствующие стандартным блокам со­гласно ГОСТ 11214-03 [4], без учета четвертей. В случае спа­ренных проемов для устройства окна и балконной двери размер проема должен быть равен сумме размеров названных проемов за вычетом 10 мм.

Рисунок 10 - Габариты проемов окон и балконных дверей в наружных стенах жилых зданий (ГОСТ 11214-03)

На поэтажных планах оконные проемы маркируются по типу "0-1", "0-2" и т.д. с цифровым индексом, начиная с единицы. Марка проставляется непосредственно с внешней стороны наружной стены (рисунок 11).

Примеры условного обозначения:

• окна типа С для проема высотой 15 дм и шириной 9 дм

ОС 15-9 ГОСТ 11214-03;

• окна типа С для проема высотой 15 дм и шириной 9 дм с ле­вой навеской створки ОС 15-9Л ГОСТ 11214-03;

• правой балконной двери типа С для проема высотой 22 дм и шириной 9 дм БС 22-9 ГОСТ 11214-03;

• окна типа Р для проема высотой 18 дм и шириной 18 дм, с несимметричным рисунком окна (вариант В) OP I8-I8B ГОСТ 11214 -03.

Окна и балконные двери, изготовляемые по настоящему стандарту, подразделяют на типы: С - со спаренными створками и дверными полотнами, Р - с раздельными.

• Блоки балконных дверей маркируют по типу:

БР 22-9 ГОСТ I-I214-03.
