Расчет количества элементов (в кг), вносимых раскислителями
Наименование элемента |
Mn |
Si |
C |
Р |
Al |
Fe |
|
0,36 кг FeMn вносят |
0,27 |
0,007 |
0,007 |
0,0012 |
- |
0,074 |
0,36 |
Из них выгорят |
0,037 |
0,00035 |
0 |
|
|
0 |
0,041 |
Из них остается в стали |
0,233 |
0,0066 |
0,007 |
0,0012 |
|
0,074 |
0,322 |
0,09кг Al вносят |
0 |
0 |
0 |
0 |
0,09 |
0 |
0,09 |
Из них выгорят |
|
0 |
0 |
0 |
0,022 |
0 |
0,022 |
Из них остается в стали |
0 |
0 |
0 |
0 |
0.068 |
0 |
0.068 |
Всего выгорит |
0,037 |
0,00035 |
0 |
0 |
0,022 |
0 |
0,059 |
Всего остается в стали |
0,233 |
0,0066 |
0,007 |
0,0012 |
0.068 |
0,074 |
0,389 |
Таблица 7.4
Количество кислорода, необходимое для окисления элементов ферросплавов
Окисляется, кг |
Требуется, кг |
Образуется, кг |

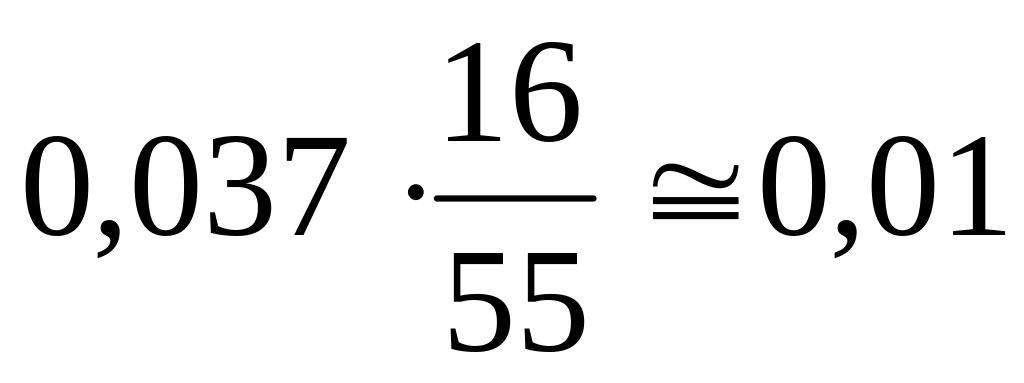

0,037 (Mn) |
|
0,047 (MnO) |
0,00035 (Si) |
|
0,00075 (SiO2) |

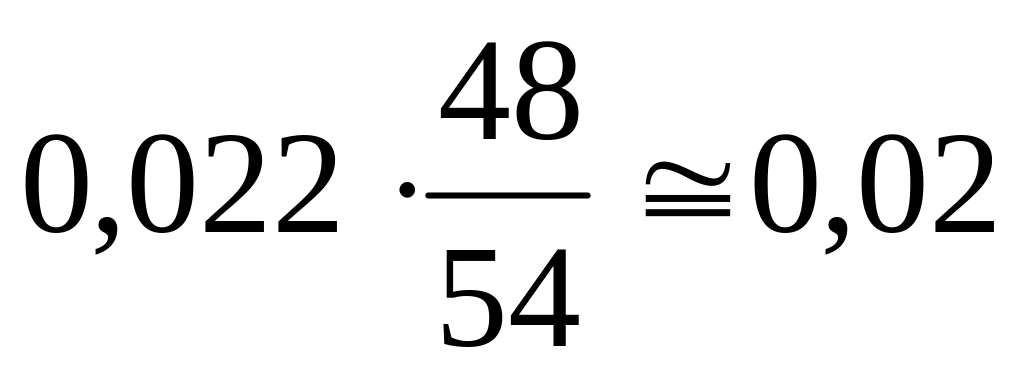

0,022 (Al) |
|
0,042 (Al2O3) |
Итого |
0,0304 0,09 |
|
Образующиеся окислы в количестве 0,09 (MnO + SiO2 + Al2O3) переходят в шлак. На взаимодействие с элементами ферросплавов расходуется 0,039 кг кислорода, растворенного в стали, а 0,0304 – 0,029= 0,0014 кг берется из атмосферы.
Переходит из FeMn Переходит из Al Уходит кислорода |
+ 104,6 + 0,322 + 0,068 – 0,029 |
Итого: |
104,96 |
Сталь
до раскисления
В начале расчета раскисления мы предположили, что после раскисления вес стали увеличивается до 104,96кг. При значительном расхождении заданного веса стали после раскисления с действительным, необходимо сделать перерасчет, задавая новую величину более близкой к действительной (см. табл. 7.5).
Расчет конечного анализа, в %:
[C] = (0,2 + 0,0066) / 1,0496 = 0,197;
[Si] = 0,002 / 1,0496 = 0,002;
[Mn] = (0,077 + 0,233) / 1,0496 = 0,29;
[S] = 0,021 / 1,0496 = 0,02;
[O] = 0,029 / 1,0496 = 0,03;
[P] = (0,007+ 0,0012) / 1,0496 = 0,008;
[Al] = 0.054 / 1,0496 =0,05;
Таблица 7.5
