Робота частин і механізмів гранати

32. Перед метанням гранати. Дістати гранатові із сумки, згвинтити рукоятку, вставити в трубку корпуса запав і нагвинтити до відмовлення рукоятку. Ударник утримується малими кульками в корпусі ударника, стискаючи бойову пружину. Корпус ударника від просування вперед утримується великими кульками в трубці з фланцем. Откидна планка запобіжною чекою з'єднана з рухливою муфтою рукоятки і відігнутим кінцем — з відкидним ковпаком, її пружинний кінець знаходиться в пазу рухливої муфти. Кінці запобіжної чеки розведені і міцно утримують неї на рукоятці.

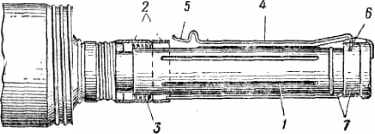

Рис. 16. Положення частин і механізмів при змаху гранатою для кидка:

/ — корпус рукоятки; 2 — рухлива муфта; 3 — пружина рухливої муфти; 4 — відкидна планка; 5 і 6 — пружинний і відігнутий кінці відкидної планки; 7 — відкидний ковпак із планкою

33. При метанні гранати.

Граната для метання береться за рукоятку в руку, запобіжна чека висмикується, і граната кидається в мету. При висмикуванні чеки рухлива муфта і відкидна планка розчіплюються. При змаху для кидка корпус гранати разом з рухливою муфтою відходить від корпуса рукоятки, стискаючи пружину рухливої муфти і звільняючи кульку і пружинний кінець відкидної планки (мал. 16).

У момент відділення гранати від руки корпус рукоятки під дією пружини рухливої муфти просувається до корпуса гранати і займає колишнє (до метання) положення. Відкидний ковпак під дією своєї пружини відходить назад від рукоятки, повертає відкидну планку і, звільнившись від зачеплення з нею, відокремлюється від рукоятки (мал. 17).

Пружина стабілізатора виштовхує з рукоятки стабілізатор, що під дією дротових пер і сили опору повітря розкривається і витягає рухливу трубку (див. мал. 17), при цьому звільняються кульки третього запобіжника, що утримують стрижень. Стрижень під дією своєї пружини виходить з ударника (спрацював третій запобіжник) і звільняє великі кульки, а виходить, і корпус ударника. Просуванню вперед інерційного грузика і корпуса ударника перешкоджають контрпредохранительная пружина і тертя. Малі кульки, знаходячись у стінках корпуса ударника й ударника, не дозволяють просунутися ударникові вперед.

34. При зустрічі з ціллю (перешкодою).

У момент удару гранати дном корпуса або бічною частиною об мету (пре-

Рис. 17. Граната під час польоту:

/— пружина стабілізатора; 2 — рухлива трубка; 3 — дротові пера; 4 — матер'яний конус; 5 — відкидний ковпак із планкою; 6 — пружина ковпака

градові) контрпредохранительная пружина під дією інерційного грузика стискується, а корпус ударника просувається вперед доти, поки малі кульки не ввійдуть у канавку трубки з фланцем і не звільнять ударник. Ударник під дією бойової пружини різко просувається вперед, наколює капсуль-детонатор запалу, він спалахує і викликає миттєвий вибух гранати.

35. Призначення, пристрій і робота частин і механізмів більш пізніх зразків ручної кумулятивної гранати РКГ-ЗІ і РКГ-ЗЕМ аналогічні гранаті РКГ-3.

Контрольні питання:

1. Назвіть основні частини ручних осколочних гранат дистанційної дії.

2. Назвіть основні частини ручних осколочних гранат ударно-дистан­ційної дії.

3. З чого складається граната без запалу РГО (РГН) ?

Питання 3. Огляд і підготовка гранат до метання.
