67. Яким чином виконується підсилення дерев’яних балок збільшенням поперечного перерізу дерев’яними накладками?

Підсилення дерев’яних балок найефективніше виконувати методом нарощування. При такому методові підсилення не змінюється розрахункова схема, не з’являються додаткові опори та пов’язані з цим проблеми, висота конструкції зростає (якщо є така можливість) незначно або зовсім не збільшується, а розвиток перерізу здійснюється за рахунок ширини.

Нарощування перерізу може здійснюватися по всій довжині конструкції, в найбільш пошкоджених, тобто ослаблених, перерізах (як правило, такі місця знаходяться в приопорній частині) або в місцях найбільш навантажених (у середині прольоту балки). В якості матеріалу нарощування використовується дерево, метал. Дерев’яні бруси можуть установлюватись на болтах (рис. 2.138, а) чи на цвяхах (рис. 2.138, б).

68. Яким чином виконується підсилення дерев’яних балок збільшенням поперечного перерізу металевими накладками?

Металеві елементи нарощування можуть установлюватися в розтягнутій, стиснутій або в обох цих зонах. Кріпляться вони аналогічно дерев’яним — за допомогою болтів чи цвяхів (рис. 2.139).

69. Яким чином виконується підсилення дерев’янихстояків дерев’яними протезами?

Найчастіше дерев’яні стояки руйнуються у місцях обпирання. Тому в такому випадку немає необхідності підсилювати конструкцію по всій висоті, а виконують реконструкцію стояків лише у місцях значного пошкодження (недостатньої несучої здатності).

Найбільш простим способом підсилення є заміна пошкодженої частини стояка дерев’яним елементом. Варіанти кріплення такого протеза можуть бути різними (рис. 2.124): на болтах; хомутах або на накладках упритул. При такому методіпідсилення пошкоджена частина стояка видаляється.

Стяжні болти встановлюються в заздалегідь просвердлені отвори, а гідроізоляція виконується 3...4 шарами руберойду або толю.

70. Яким чином виконується підсилення дерев’янихстояків металевими накладками?

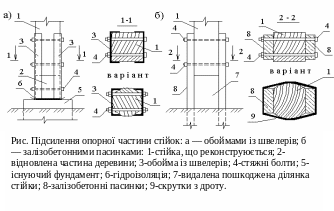

Пошкоджена частина стояка може бути замінена протезом, виконаним із іншого матеріалу. Частіше з цією метою використовують металеві обойми з прокатних профілів (рис. 2.125, а), рідше — залізобетонні пасинки (рис. 2.125, б). Пошкоджена частина деревини при цьому може відновлюватись або зовсім видалятись.

Аналогічним методом можуть підсилюватися і наскрізні дерев’яні стояки. Такі стояки реконструюються шляхом заміни пошкодженої приопорної частини на металевий елемент (рис. 2.126).

Підсилення вищеназваними методами повинне виконуватись при повністю розвантажених та вивішених стояках.

71. Яким чином виконується підсилення дерев’яних стояків залізобетонними пасинками?

Найчастіше дерев’яні стійки руйнуються у місцях обпирання. Тому, в такому випадку, немає необхідності підсилювати конструкцію по усій висоті, а виконують реконструкцію стійок лише у місцях значного пошкодження (недостатньої несучої здатності). Найбільш простим способом підсилення є заміна пошкодженої частини стійки дерев’яним елементом. Пошкоджена частина стійки може бути замінена протезом, виконаним із іншого матеріалу. Частіше з цією метою використовують металеві обойми з прокатних профілів (рис. а). Рідше — залізобетонні пасинки (рис. б). Пошкоджена частина деревини при цьому може відновлюватись або зовсім видалятись.Підсилення вищевикладеними методами повинне виконуватись при повністю розвантажених та вивішених стійках
