57. Яким чином виконується підсилення сталевих настилів збільшенням поперечного перерізу, встановлення додаткової опори?

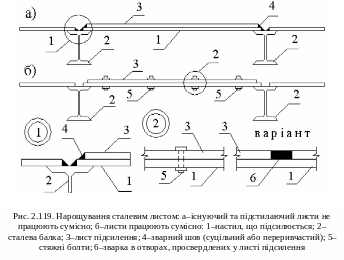

Сталеві настили підсилюються шляхом нарощування. Найчастіше нарощування виконується таким же сталевим листом (рис. 2.119) або сталевими смугами, що приварюються зверху чи знизу листа (рис. 2.120).

\

При використанні в якості конструкції підсилення сталевого листа може бути два випадки їх роботи: коли лист існуючий та підсилений працюють сумісно (рис. 2.119, б) і коли вони не включаються у сумісну роботу (рис. 2.119, а).

Можливе також перетворення сталевого настилу в залізобетонний шляхом улаштування поверх існуючої конструкції залізобетонної сорочки (рис. 2.121).

Зміна розрахункової схеми настилу і його розвантаження здійснюється встановленням додаткових поздовжніх (рис. 2.122) та поперечних (рис. 2.123) сталевих балок. У першому випадку зменшується проліт, а у другому утворюється балкова клітка й існуючий сталевий настил починає працювати як пластинка, обперта по контуру.

58. Яким чином виконується підсилення сталевих настилів за допомогою набетонки?

Можливе також перетворення сталевого настилу в залізобетонний шляхом улаштування поверх існуючої конструкції залізобетонної сорочки (рис. 2.121).

59. Яким чином виконується підсилення металевої ферми встановленням додаткової опори, встановленням додаткових елементів решітки?

Кроквяні металеві ферми відносяться до решітчастих конструкцій, підсилення елементів яких виконується шляхом нарощування до необхідного розміру поперечного перерізу (рис. 2.110). Нарощування може виконуватися різними прокатними профілями та арматурними стрижнями залежно від необхідної кількості матеріалу в перерізі, зручності виконання робіт із підсилення, наявності матеріалів. При такому підсиленні конструкцію необхідно максимально розвантажити так, щоб зусилля в її елементах, що підсилюються, були не більше ніж 50...60% експлуатаційних.

Стиснуті елементи ферм, які мають вигини в площині ферми або з цієї площини, підсилюються встановленням додаткових стійок, що прикріпляються до існуючих пластинок зварюванням (рис. 2.111). При цьому виникає певний ексцентриситет прикладання поздовжньої сили у вузлі ферми, що необхідно враховувати в перевірних розрахунках.

Для зменшення гнучкості стиснутих елементів нарощування їх може виконуватися і дерев’яними брусами (рис. 2.112). Міцність поперечного перерізу при цьому зростає несуттєво, однак за рахунок збільшення жорсткості (коефіцієнта поздовжнього згину) зростання несучої спроможності елемента може бути значним. Бруси кріпляться до металевих конструкцій за допомогою стяжних болтів із гайками та шайбами, що встановлюються у заздалегідь просвердлені отвори.

Підвищення несучої здатності вузлів сталевих ферм здійснюється за допомогою збільшення довжини (в тому числі і за рахунок додаткових лобових швів) або товщини існуючих зварних швів. Для збільшення довжини швів (якщо інших можливостей немає) у вузли вводяться додаткові елементи (коротиші) (рис. 2.113). Зусилля в елементах ферми на період підсилення повинні бути мінімальними.

При недостатніх розмірах фасонок ферми їх нарощують (рис. 2.114). Додаткові фасонки приварюються до існуючої та до елементів ферми.

Радикальним способом підсилення кроквяних металевих ферм у цілому є зміна їх розрахункової схеми, а значить, і розвантаження всіх елементів. Одним із таких видів розвантаження є встановлення шпренгельних затяжок (рис. 2.115). Шпренгельні затяжки виготовляються з арматурних стрижнів та попередньо напружуються шляхом закручування стяжних муфт.

Іншим способом зміни розрахункової схеми ферм є встановлення додаткових опор у вигляді колон (рис. 2.116) чи підвісок (рис. 2.117). При цьому слід мати на увазі, що зусилля в окремих елементах ферми можуть не лише змінювати величину, але і знак (змінюватися з розтягуючих на стискаючі й навпаки), тому перевірними розрахунками та виконанням конструктивних вимог необхідно обґрунтувати можливість такого виду підсилення.
