8. Выпор параметров группового реактора.

Выбор групповых реактор производится по следующим условиям:

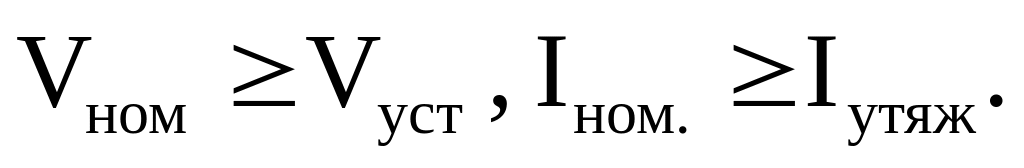

(6.21)

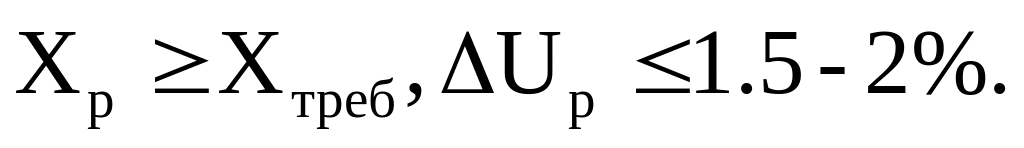

(6.22)

При определении номинального тока реактора рассчитывается ток утяжеленного режима, т.е. расчетный ток реактора вдвое выше тока номинального режима.

Индуктивное сопротивление реактора рассчитывается из условия ограничения к.з. до заданного значения

На ПС Опредляется из четырех условий:

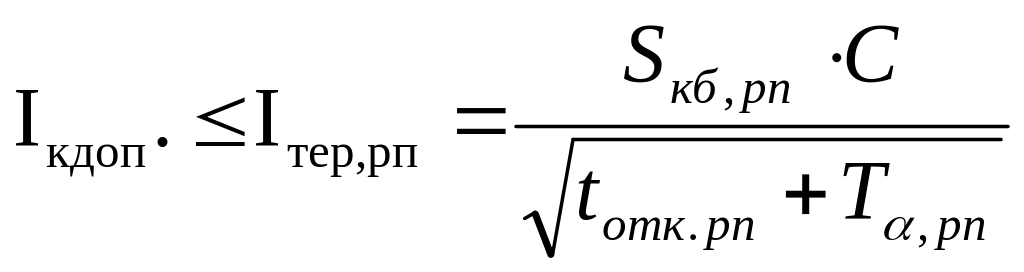

а) тока термической стойкости кабеля минимального сечения, отходящего от шин распределительных пунктов РП [3.6]:

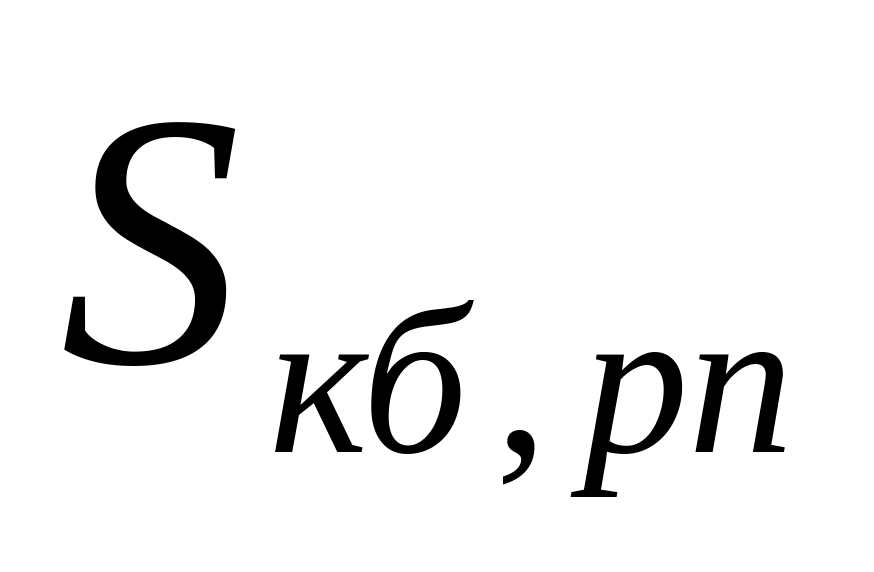

где - сечение кабеля, отходящего от РП:

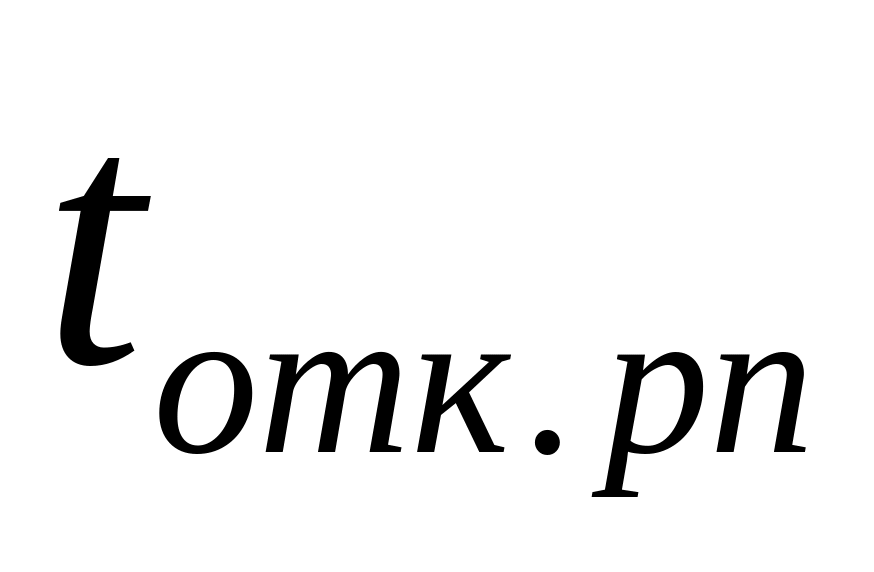

- время отключения к.з. в кабеле;

С – функция, зависящая от вида и материала проводника.

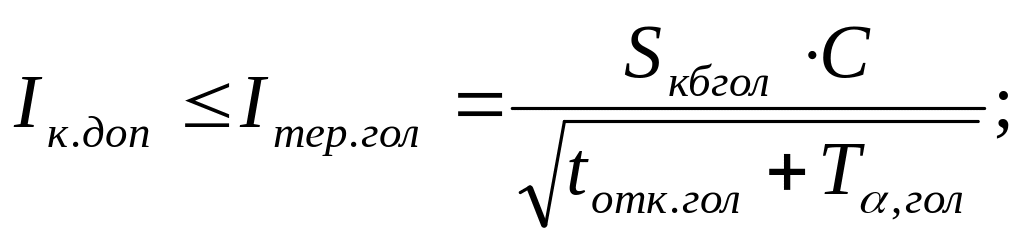

б) тока термической стойкости кабеля – головного участка кабельной сети

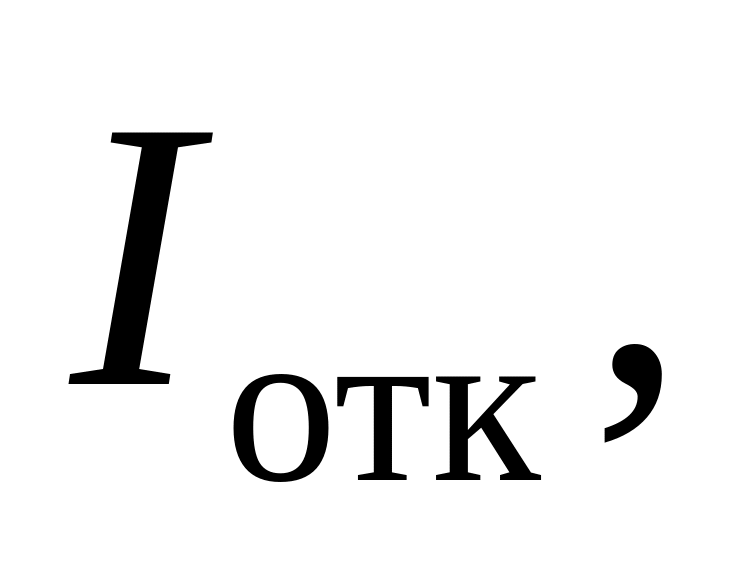

в) тока отключения выключателей установленных за реактором и РП, где как правило, устанавливаются ячейки заводского исполнения КРУ с выключателями типа ВМП-10.

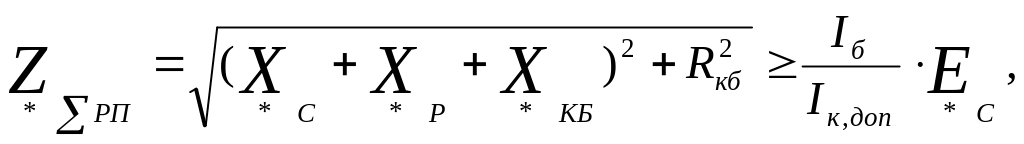

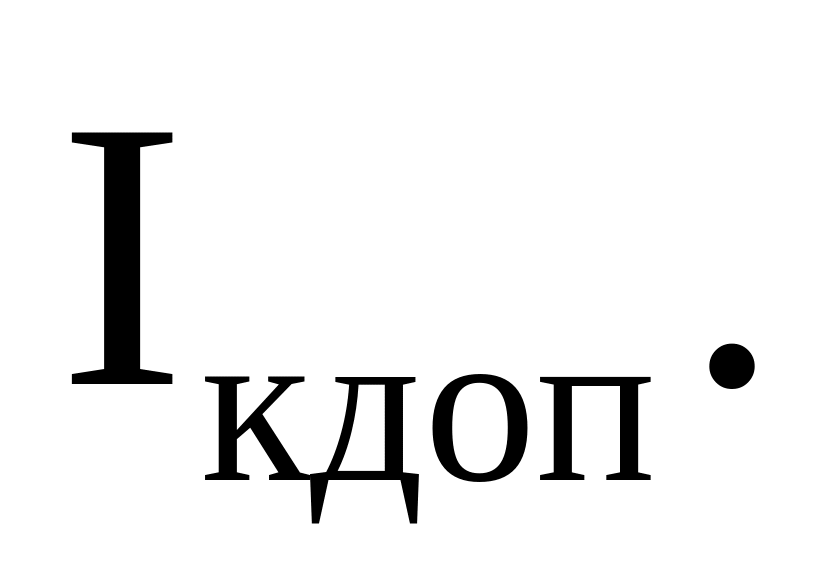

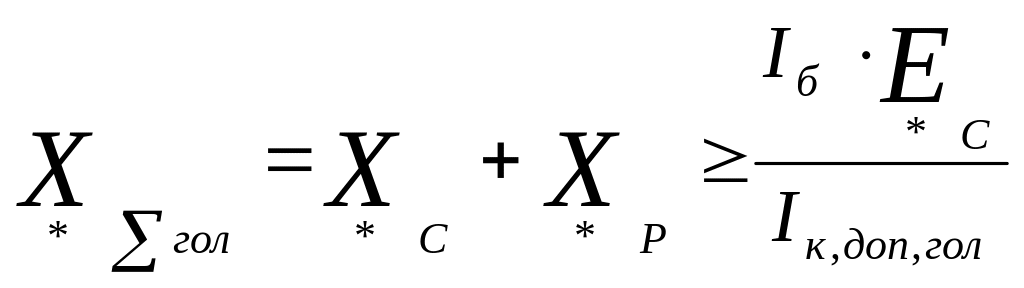

Для того чтобы ток к.з. на шинах РП не превосходил заданный уровень I_к.доп необходимо, чтобы суммарное сопротивление до шин РП было не менее

(6.24)

Где - сопротивление питающей сети и трансформатора ;

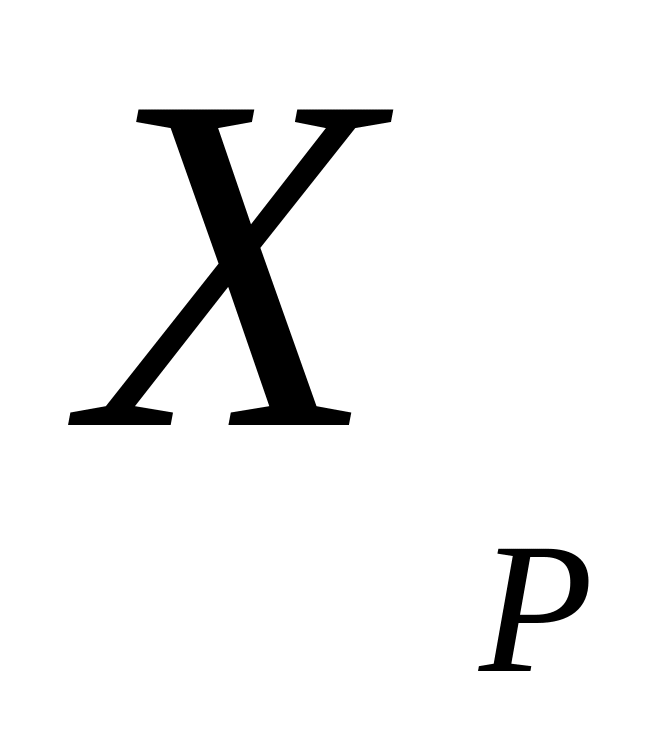

- сопротивление реактора;

, - индуктивное и активное сопротивление головного кабеля.

Здесь все сопротивления в относительных базисных единицах. Э.д.с. системы для подстанций в относительных единицах можно принять равным .

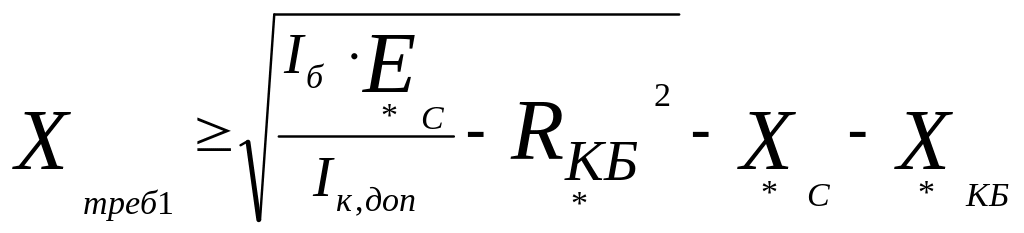

По условию ограничения токов к.з. на РП определяется сопротивление реактора (в относительных базовых единицах):

(6.25)

(берется лишь положительное значение корня).

Ток к.з. за реактором не будет превосходить заданный уровень если суммарное расчетное сопротивление схемы отвечает условию:

(6.26)

Ро условию ограничения тока к.з. на ПС непосредственно за реактором его сопротивления в относительных базовых единицах определяется

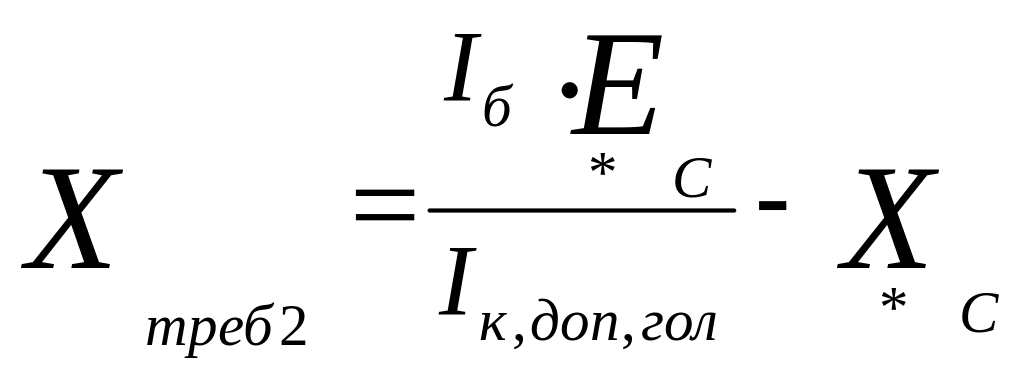

(6.27)

Из двух значений сопротивлений реактора по (6.25) и (6.27) берется более и определяется сопротивление Ом

(6.28)

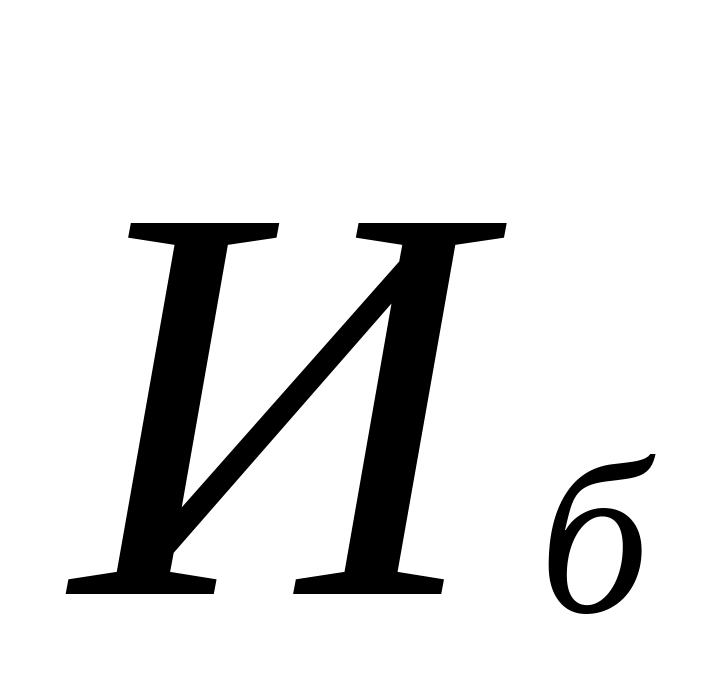

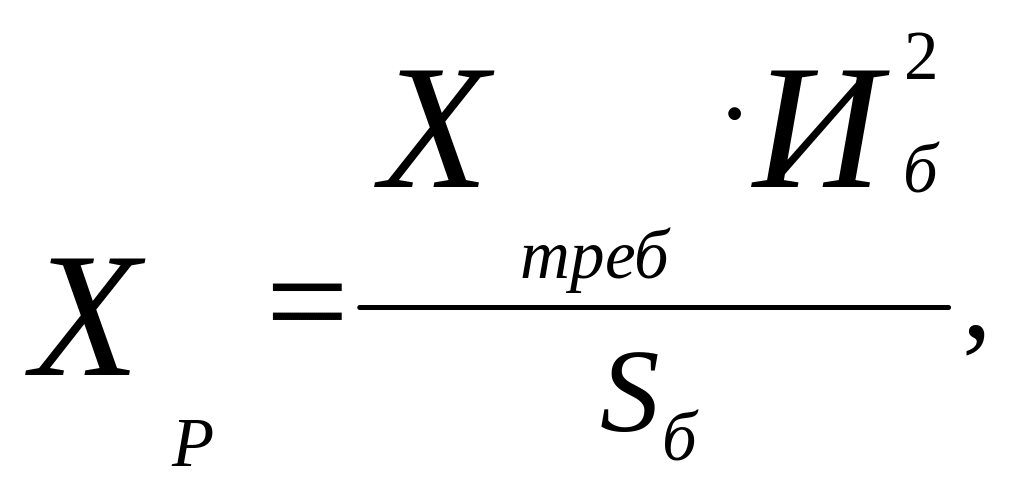

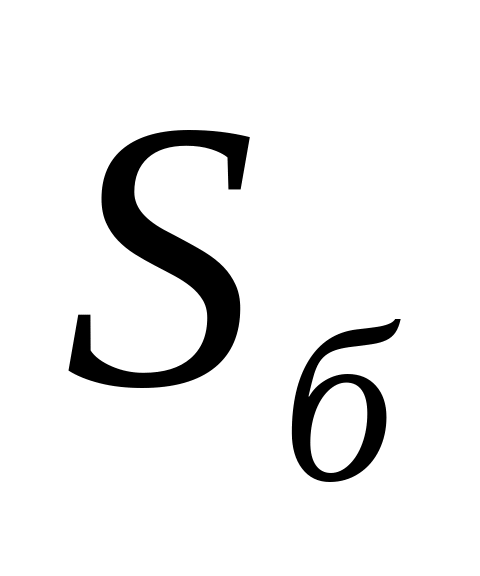

где , – базовые мощность и напряжение на ступени реактора;

- сопротивление реактора в относительных базовых величинах, рассчитанные по формулам (6.25) или (6.27).

7. Примеры технико-экономического расчет по выбору прин­ципиальной схемы электрических соединений электростан­ции

1. Выбор структурной (принципиальной) схемы тэц-зоо мВт.

В соответствии с Постановлением. Кабинета Министров Респуб­лики Казахстан от 21 октября 1994 т, за N1178 "С порядке ин­дексации средств в РК" необходимо стоимости электрооборудова­ний, аппаратов, приборов, расхода эл.энергии, приведенные в данном учебном пособии в рублях, перевести в тенге по следую­щей форме:

Наименование эл.оборудования, элюаппаратов приборов и т.д.	Стоимость в тыс.тен.	Переводный коэффициент с учетом переоценки на 1.01.96 г.	Стоимость в тыс.тг
1	2	3	4
1 2 3 4 5 . .

1. Исходные данные.

1. Число генераторов - 5,

2. Единичная мощность генератора - 60 МВт,

3. Нагрузка на генераторном напряжении - 70 МВт, 15 линий,

4. Нагрузка на 35 кб - 48 МВт, 6 линий,

5. Связь с системой по двум линиям 110 кВ длиной 50 км,

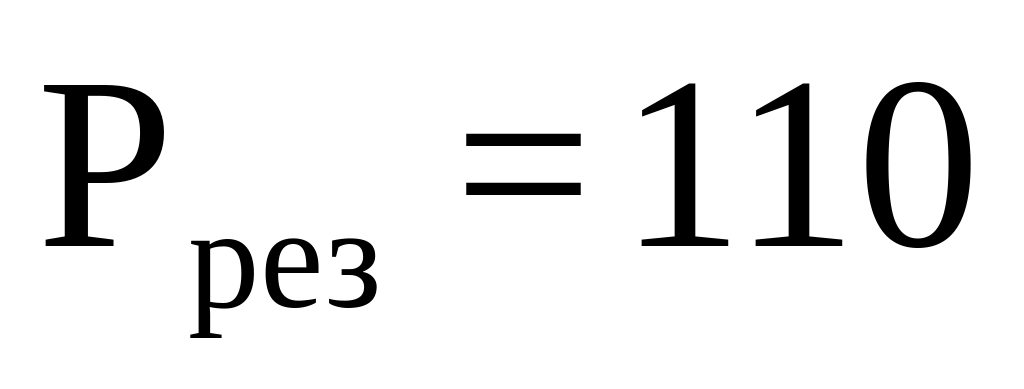

6. аварийный резерв системы – МВт,

7. Мощность к.з, на шинах системы - 400 МВА,

8. Расход мощности на собственные нужды принимается равным 10% .

9. Графики выработки мощности ТЭЦ и нагрузки на 55 кВ.

Таблица 7.1

Часы	0 – 16	16 – 22	22 – 24
Зима	90%	100%	90%
Лето	63%	70%	63%

Нагрузка на генераторном напряжении не меняется в течение суток; зимой -100%, летом-70%.

Рис. 7.1. Схемы электрической системы

На ТЭЦ с генераторами 63 МВт потребители электроэнергии, расположенные в приделал 3-5 км, могут получать электроэнергию на генераторном напряжении 6-10 кВ [6].

Связь с энергосистемой и выдача избыточной мощности осуществляются по линиям электропередачи 110 и 220 кВ. Возможные графики потребителей 110 и 220кВ приведены на рис.7.3. и 7.4.

Если предусматривается присоединение большого числа линий 110, 220 кВ, то при ТЗЦ сооружается РН с двумя рабочими и об­ходной системами шин [6.7].

Рост единичной мощности турбогенераторов, применяемых на ТЭЦ (120, 250 МВт), привел к широкому распространению блочных схем.
