1 1. Смазка зацепления и подшипников редуктора
Смазывание зубчатого зацепления производится окунанием зубчатого колеса в масло, заливаемое внутрь корпуса до уровня, обеспечивающего погружение колеса примерно на 10мм. Объём масляной ванны определяем из расчёта 0,5л масла на 1кВт предаваемой мощности:
, (11.1)
где – требуемая мощность электродвигателя, кВт.
л.
Принимаем
л.
Определяем
необходимую вязкость масла с учётом
контактных напряжений
МПа
и окружной скорости
м/с.
Вязкость масла должна составлять
м2/с
(стр. 44, /1/).
Принимаем масло индустриальное И – 30А ГОСТ 20799 – 75(стр. 44, /1/).
Подшипники смазываются маслом, разбрызгиваемым зубчатыми колёсами. Полость подшипника закрыта снаружи врезной крышкой, в крышках с отверстием установлены резиновые армированные манжеты.
КП. 12. 2-74 06 01. 1. 112м. 11. ПЗ
28
Л ИТЕРАТУРА.
Жавнерик Т.А. Проектирование цилиндрических одноступенчатых редукторов. Методические рекомендации/ Т.А. Жавнерик, Д.М. Камышкало. – Жировичи 2012. – 151с.
Чернавский С.А. Курсовое проектирование деталей машин: учебное пособие/ С.А. Чернавский, К.Н. Боков, И.М. Чернин, Г.М. Ицкович, В.П. Козинцов. – Москва: Машиностроение, 1987. – 416с.
Шейнблит А.Е. Курсовое проектирование деталей машин: учебное пособие/ А.Е. Шейнблит, – Калининград: Янтарный сказ, 2006 – 456с.
КП. 12. 2-74 06 01. 1. 112м. 00. ПЗ
29
Приложение Р.

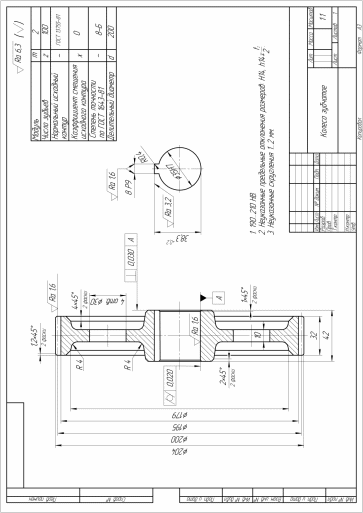

Пример выполнения рабочего чертежа косозубого колеса.
Приложение С.
Пример выполнения рабочего чертежа прямозубого колеса.
ЛИТЕРАТУРА.
Куклин Н.Г. Детали машин: учебное пособие/ Н.Г. Куклин, Г.С. Куклина. – Москва: Высшая школа, 1987. – 383с.
Чекмарёв А.А. Справочник по машиностроительному черчению/ А.А. Чекмарёв, В.К. Осипов. – Москва: Высшая школа, 2008. – 493с.
Чернавский С.А. Курсовое проектирование деталей машин: учебное пособие/ С.А. Чернавский, К.Н. Боков, И.М. Чернин, Г.М. Ицкович, В.П. Козинцов. – Москва: Машиностроение, 1987. – 416с.
Шейнблит А.Е. Курсовое проектирование деталей машин: учебное пособие/ А.Е. Шейнблит, – Калининград: Янтарный сказ, 2006 – 456с.
