1.28.Шкала пористости

Назначение

Программа предназначена для создания шкалы пористости по кривым интервального времени пробега продольной волны и плотности по ГГК.

Постановка задачи

Иногда возникает необходимость пусть ориентировочно, но быстро оценить пористость породы в интересующем интервале по одному из двух описанных методов.

Метод решения и алгоритм

После запуска программы появляется следующее диалоговое окно:

Здесь следует задать метод, по которому будет формироваться шкала пористости. Это АК (на вход подается кривая интервального времени пробега продольной волны) или ГГП (кривая плотности по ГГК).

Далее выбирается литотип, для которого будет формироваться шкала пористости. При выборе одного из трех литотипов (известняк, доломит, песчаник) высвечиваются соответствующие ему классические значения выбранного метода в жидкости и скелете. При необходимости можно подправить эти значения, а также значение максимума для формируемой шкалы (значение минимума всегда выставляется равным нулю).

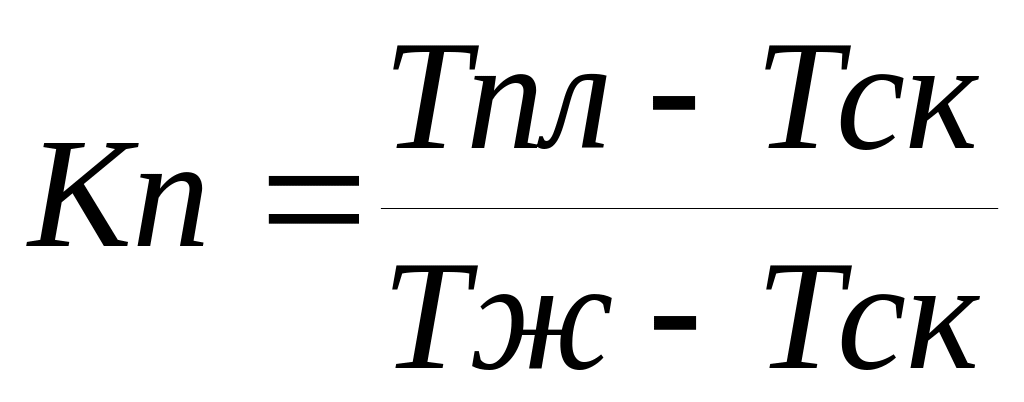

Далее рассчитывается пористость по АК – по уравнению среднего времени для чистых (неглинистых) коллекторов

где Тпл, Тск, Тж – интервальное время в пласте, скелете, жидкости соответственно.

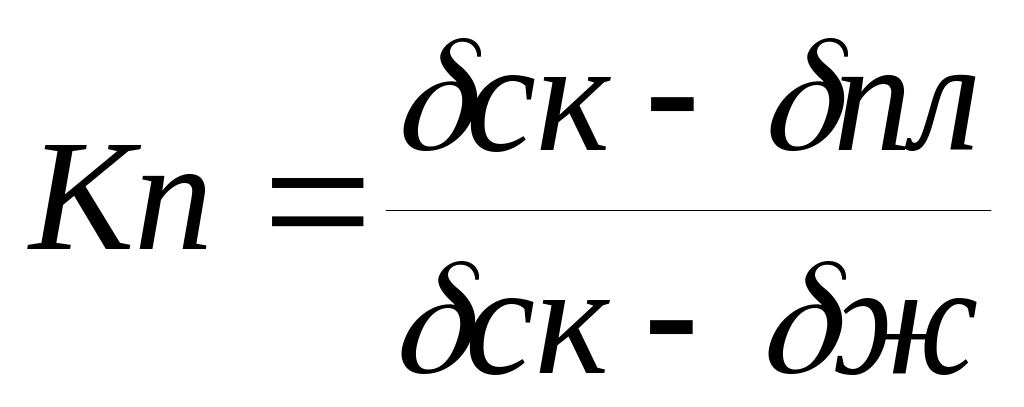

Пористость по ГГКП рассчитывается аналогично:

где пл, где ск, где ж – плотность пласта, скелета, жидкости соответственно.

Некоторые параметры полученной шкалы пористости можно отредактировать (например, текст в названии шкалы, расположение по глубине). Естественно, следует помнить, что, меняя, например, начало шкалы, Вы тем самым искажаете значения полученной пористости.

Входные данные

• непрерывная кривая интервального времени пробега продольной волны или плотности по ГГК.

Выходные данные

• шкала пористости

Контрольная задача

В качестве иллюстрации приведена сформированная шкала пористости для кривой интервального времени ДТП.

Технические характеристики

Основной модуль программы – DOSCALE.DLL,

Вызываемая функция – AddScale,

Используемые файлы ресурсов - wsigf.res,

1.29.Расчет статистических характеристик кривой (Статистика)

Назначение

Программа предназначена для получения статистических данных по кривым, находящимся на планшете.

Рис.1.24.1. Статистические данные по кривым

Основные сведения о программе

На входе программа предлагает указать кривые, по которым необходимо получить статистику. При ответе клавишей ESC на этот запрос программа выдает статистические данные на все кривые, находящиеся на планшете. По умолчанию эти данные выдаются по всему интервалу кривых. При этом высвечиваются нулевые значения в полях Кровля интервала и Подошва интервала. По желанию пользователя статистические данные можно получить в определенном интервале, задав его в этих полях или указав с помощью маркера на планшете после нажатия кнопки Интервал.

В колонке Таблица высвечивается название таблицы WS-файла, в которой находится кривая. Если таблицей является LAS, то через косую черту пишется имя исходного LAS-файла. В колонке Версия – значение поля ВЕРСИЯ_ЗАМЕРА кривой.

Щелчок по заголовку таблицы производит сортировку по указанному заголовку. Заголовок при этом подсвечивается красным цветом. На приведенном примере сортировка произведена по имени кривой.

Окно программы не является модальным, т.е. позволяет осуществить переход на планшет и обратно.

Чтобы найти на планшете нужное значение минимума или максимума достаточно сделать двойной щелчок по нужной ячейке. Если указанное значение глубины выходит за пределы планшета, программа сделает соответствующее сообщение и предложит увеличить интервал планшета.

Рис.1.29.2. Запрос на изменение интервала планшета

Технические характеристики

Основной модуль программы – DOCURVE,

Вызываемая функция – StartCurves,

Используемые файлы ресурсов - wsigf.res.
