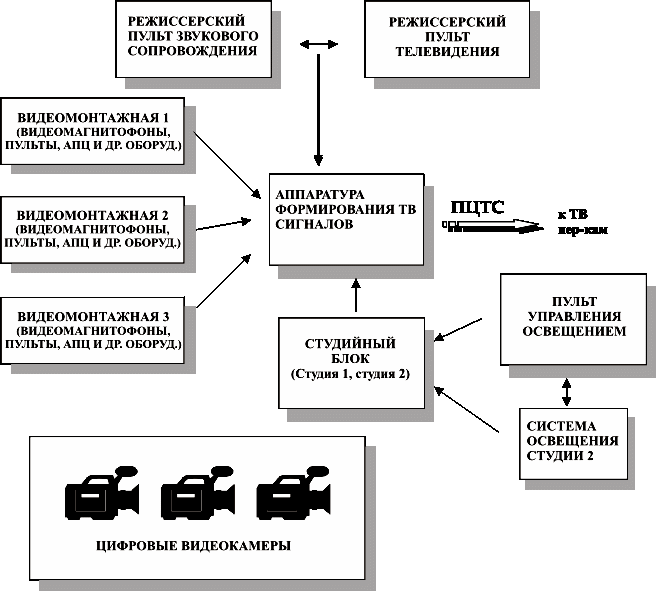

Упрощенная структурная схема студийного комплекса

(АСК)

Рис.14.1,б. Функциональная схема АСК

и режиссерами. В студии размещены также дикторский пульт, специальная мебель и декорации, или техника для их синтеза.

Студия представляет собой коробку (по размеру соответствующего помещения), установленную на специальных амортизаторах, позволяющих уменьшить проникновение в студию вибрации здания. Стены и потолок студии покрываются звуконепроницаемыми и звукопоглощающими материалами, создающими естественность звучания. В стене, прилегающей к видео- и звукорежиссерским аппаратным, имеется большое смотровое окно, обеспечивающее обзор всей студии творческими работниками, создающими ТВ программу.

В технической аппаратной размещается аппаратура формирования сигнала. Такая аппаратура, в задачи которой входит дальнейшая обработка ТВ сигнала, полученного от передающей камеры, называется камерным каналом. Количество камерных каналов, расположенных в технической аппаратной, определяется числом камер в студии. Кроме того, имеется аппаратура контроля и измерений, аппаратура синхронизации и микшерного оборудования, а также видеомониторы. С пульта видеоинженера производится контроль и управление работой датчиков сигналов, переход на резервные комплекты оборудования, координация действий технического персонала в студии и, если необходимо, — в телекинопроекционной аппаратной. К технической аппаратной относится также оборудование видеокоммутаторов, микшерных устройств, знакогенераторов, генераторов электронной испытательной таблицы, датчиков специальных эффектов и дополнительной текстовой и графической видеоинформации.

Аппаратная звука оснащена звуковыми колонками (звуковыми мониторами), магнитофонами и другим оборудованием, управляемым с пульта звукорежиссера.

В состав оборудования аппаратной видеорежиссера входят: пульт видеорежиссера с рабочими местами ассистентов режиссера с коммутационно-микшерным оборудованием; программное устройство с набором блоков спецэффектов; органы управления служебной связью.

При формировании программы используются коммутаторы, микшеры, генераторы спецэффектов, системы электронной рирпроекции, телевизионные

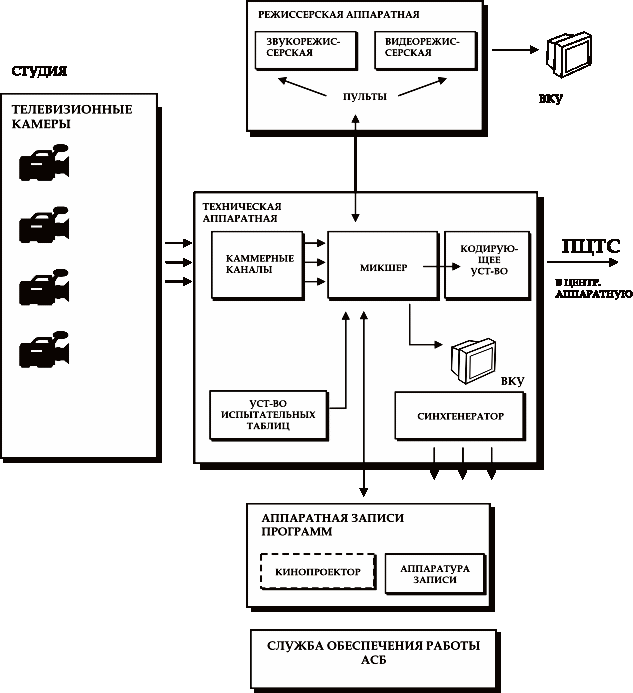

Структурная схема аппаратно-студийного блока

(АСБ)

Рис.14.1,в. Функциональная схема АСБ

знакогенераторы, «световое перо», синтезаторы цветных фонов и эффектов, а также видеозаписи, аппаратура электронного монтажа.

Устройство спецэффектов на основе цифровой техники обеспечивает изменение размеров и наклона растра, вращение изображения в разных плоскостях, введение участков изображения с масштабированием, изменение цвета и фона изображения, образование цветных тянущихся продолжений и т.д. Спецэффекты могут быть созданы аппаратурой компьютерной видеографики с мультипликацией и др.

Системы электронной рирпроекции предназначены для формирования комбинированных изображений, в которых объекты переднего плана (актеры и предметы реквизита) размещаются перед таким изображением заднего плана, которое выбирает режиссер и заранее «вводит» его в устройство рирпроекции. Это можно увидеть на экране телевизора, когда, например, лицо диктора располагается на фоне кадров, иллюстрирующих комментируемые им новости. При этом на самом деле диктор сидит в студии, глядя в объектив камеры, а за его спиной располагается так называемый «условный фон» — равномерно окрашенная поверхность. Она окрашена таким цветом (обычно синим), который является статистически редким и не должен встречаться ни в одежде артистов, ни в реквизите, находящихся в студии. При обработке ТВ сигнала, полученного от камеры, происходит следующее: фрагменты ТВ сигнала, соответствующие по цвету условному фону, управляют работой специального коммутатора, заменяющего их на фрагменты другого сигнала, который в данный момент используется вместо заднего плана. Такой способ позволяет использовать при съемке в студии заранее подготовленный задний план, что, безусловно, значительно расширяет творческие возможности создателей ТВ программы.

В последние годы появился еще один способ расширения творческих возможностей режиссера при съемке программы в условиях студии. Этот способ известен под названием «виртуальной студии» и представляет собой сочетание технологии рирпроекции с компьютерным синтезом изображения. Техника рирпроекции позволяет лишь заменить изображение заднего плана в снимаемой сцене другим изображением, таким же «плоским» и не меняющимся при изменении позиции съемочной камеры в студии. В отличие от этого технология виртуальной студии позволяет режиссеру значительно больше: она предполагает наличие мощного компьютера, который по заранее введенным данным синтезирует виртуальные изображения реквизита и других предметов передаваемой сцены и «встраивает» эти изображения в сформированный ТВ сигнал. Синтезированные изображения для телезрителя оказываются неотличимы от натуральных — имеют такие же тени и блики, так же изменяются при «наезде» камеры на снимаемый объект или группу, «перекрывают» друг друга, если необходимо. Компьютер, синтезирующий изображения «виртуальных» объектов сцены, располагает необходимой для этого информацией и так же, как и при рирпроекции, используется «условный» задний план, содержащий в этом случае не просто фон с определенным цветом, а некоторый плоский схематический рисунок на заднем фоне. Этот рисунок, безусловно, не появляется в кадре уже готовой ТВ программы, однако он воспринимается съемочной камерой, а затем — компьютером. По трапецеидальным и другим перспективным искажениям этого рисунка компьютер получает информацию о том, каким пространственным преобразованиям должен быть подвергнут образ виртуального объекта сцены, находящегося на месте заднего плана.

Продукцией на выходе АСК являются полный цветовой телевизионный сигнал (ПЦТВС), соответствующий требованиям ГОСТ 7845-92, в форме видеозаписи или подготовленный для прямой передачи в эфир, который окончательно формируется в линейном усилителе, где в видеосигнал вводятся сигналы синхронизации. Для стабилизации выходных уровней ПЦТВС в линейном усилителе используется система автоматической регулировки усиления.
