Електропостачання

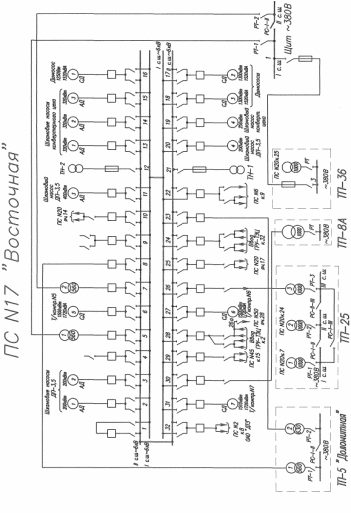

Електропостачання киснево-конверторного цеху ВАТ “Дніпропетровський металургійний завод ім. Петровського ” починається від районної підстанції “Дніпропетровська” S”c min = 3570 МВА, S”c max= 8392 МВА. Напруга 154 кВ через лінію електропередач (ЛЕП) довжиною 14 км приходить на підстанцію “Заводська” на якій знаходиться трансформатор ТДТГВ-60000/150/35/6 понижається до35 кВ потім по ЛЕП довжиною. 2.8 км напруга надходить до трансформатора ТДН-20/35/6 і звідти приходить кабельною лінією довжиною 0,927 км на реактований ввід ГРУ–ТЕЦ. Від ГРУ через реактор РБА-6-1500-10 кабельним приєднанням довжиною 0,194 км напруга 6 кВ проходить транзитом через підстанцію №17 “Східна” з якої кабельною лінією довжиною 0,12 км приходить на секції збірних шин підстанції №20. Від збірних шин підстанції №20 під’єднуються трансформатори КТП ТМ-630/6/0,4 від яких отримує живлення КТЕ.
№ групи |
№ підгрупи |
Навантаження |
Кількість |
Рп, кВт |
ТВ |
cosφ |
tg φ |
Кв |
І |
1 |
Аератор |
2 |
7 |
1 |
0,8 |
0,75 |
0,65 |
2 |
Водяний насос |
3 |
7 |
1 |
0,8 |
0,75 |
0,65 |
|
ІІ |
3 |
Ел мостовий кран |
3 |
100 |
0,8 |
0,45 |
1,98 |
0,06 |
4 |
Сталевіз |
3 |
60 |
0,4 |
0,65 |
1,17 |
0,35 |
|
5 |
Ел мостовий кран |
2 |
250 |
0,8 |
0,6 |
1,98 |
0,22 |
|
6 |
Ел мостовий кран |
2 |
320 |
0,8 |
0,45 |
1,98 |
0,06 |
|
7 |
Ел мостовий кран |
1 |
100 |
0,8 |
0,45 |
1,98 |
0,06 |
|
8 |
Піскомет |
1 |
100 |
0,6 |
0,65 |
1,17 |
0,55 |
|
9 |
Сварочний перетворювач |
1 |
100 |
0,65 |
0,7 |
1 |
0,7 |
|
10 |
Ел мостовий кран |
4 |
100 |
0,8 |
0,45 |
1,98 |
0,06 |
|
11 |
Тельфер |
3 |
7 |
0,6 |
0,5 |
1,73 |
0,3 |
|
ІІІ |
12 |
Освітлення |
1 |
50 |
1 |
1 |
0 |
0,85 |
