Устойчивость частоты колебаний аг
Частота определяется фазовым набегом.
- баланс фаз.
Фазовый набег зависит от частоты и различных внешних дестабилизирующих факторов (d):
(1)
Предположим, что под действием факторов фазовый набег изменяется на величину :
(2)
если АГ работает устойчиво, то он отработает за счет частоты:
Разложим в двумерный
ряд Тейлора в т.
и d.
(2):
разделим на :
=
относительная
нестабильность f
АГ зависит от набега фазового
и от
- фиксирующей способности АГ.
В АГ нужно поддерживать постоянные условия внешней среды:
- нужно делать как
можно большой
.
Активные элементы
выбирают с запасом по f,
поэтому изменение крутизны и коэффициента
ОС будут не вы???? при изменении ,
и
зависимость
линейная ()
р
следовательно:
для увеличения нестабильности f
необходимо иметь высокодобротную
систему колебаний.
АГ нежелательно погружать на низкоомную нагрузку, связь с последующими каскадами делать слабой.
Схемотехника аг
Одноконтурные АГ.
Z1,
Z2,
Z3
образуют контурную систему АГ.
Активные сопротивления применять нельзя, т.к. Qдолжна быть высокой.
kОС
должен быть положительным.
Отсюда реактивности Х2 и Х3 должны быть одинакового знака.
Должен выполняться баланс фаз;
Х1+Х2+Х3=0; Х1 должно быть противоположного знака
емкостная трехточка. индуктивная трехточка.
Принципиальная схема индуктивной трехточки:
Емкость трёх Т:
1)
Питание базы выполняется автоматически через L. При работе АГ в ключевом режиме включается Ср, чтобы напряжение базы было небольшим, а база питается через делитель:
2)
Емкостная 3-х точка обеспечивает более
высокую стабильность ,т.к. добротность
этой системы выше:
.
В емкостной 3-х точке имеется возможность
повышения стабильности частоты. Для
этого (из формулы) нужно повысить L
- нужно уменьшить С, включив в контур
последовательно конденсатор. Поэтому
в схемах 1) и 2) (называются схемами клаппа
) - играет роль не только разделяющим
конденсатором ,но и является частью
контурной системы, уменьшая общую
емкость.
3) Индуктивность 3 – х точек
-
трансформаторная схема
- автотрансформаторная схема
Многоконтурные АГ.
вместо реактивности в схеме трехточки АГ используется контурная система
-

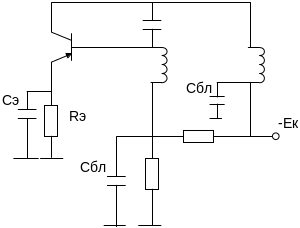

двухконтурная система.
Все элементы заменили контурами.
-
трехконтурная система.
- в какой области чатот работает, если: р1р2р3
Когда начинаю сказываться индуктивности входов. То это высокочастотные генераторы.
трехточечный АГ и дополнительные внешние контурные системы, работающие на х.х.(без нагрузки).
Связь можно осуществить можем, через электронный поток в ламповых АГ:

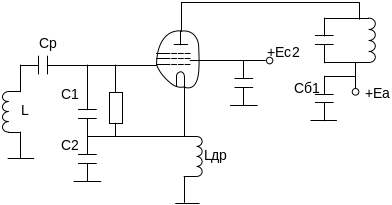

Схема Шембеля:
Экранирующую сетку используют в качестве анода. Связь осуществляется между электродами.
1) Внешняя контурная связь.
В лучшем случае резонансные частоты этих Контуров должна быть одинаковыми. В этом случае повышается крутизна АЧХ и ФЧХ.
2) Включение конденсатора в базовую цепь также увеличивает стабильно устойчивую настройку.
3) На частоте, меньшей wр сопротивление параллельного контура носит индуктивный характер. Этот АГ может работать на частоте, большей wр, там где сопротивление будет емкостным.
М
ногоконтурная
система может работать как по индуктивной,
так и по емкостной трёхточкам.
Общий смысл этих схем: на СВЧ вместо дискретных элементов используются резонаторы.
- индуктивная трёхточка с рабочими
частотами
Таким образом, при выбранном отношении частот контур генерить не будет.
Рассмотрим
.
