Схемы сложения мощностей радиочастотных генераторов.

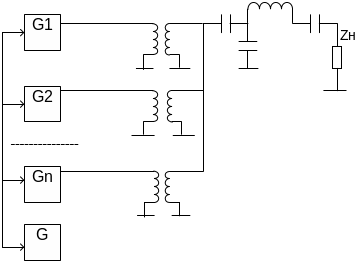

Схема включения мощностей в общем контуре.

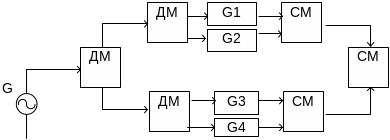

Имеется несколько генераторов.

Генераторы должны создавать дополнительные источники, нужно обеспечить синфазность токов от генераторов введением генератора и G₁ и G₂ –идентичны.

если один генератор вышел из строя: ток в общем контуре уменьшается в раз;

r_вн уменьшается, R_э увеличивается, и режим работы становится более напряженным.

Недостаток: -изменение режима работы первого генератора вызывает изменение режима работы всей схемы.

- необходима идентичность G.

- синфазность.

Достоинство: ее простота.

Применяются до диапазона коротких волн.

Частично устранить недостатки, можно применить мостовые схемы.

Мостовые схемы сложения мощностей от нескольких генераторов.

Необходимо создать мост, сбалансировать этот мост. Там существуют диагональные токи, которые независимы друг от друга

;

R_б – балластное, R_н – нагрузки, Х₁ и Х₂ реактивные (чтобы не было потерь мощности).

Рассмотрим условие, при котором в нагрузке будет выделяться удвоенная мощность.

Необходимо, чтобы токи от генераторов протекали синфазно. I^”₂=I^”₁ при таком условии, токи компенсируются в R_б.

достоинство схемы: 1) она менее критична к расфазировке каналов и разности мощностей;

2) обладает надежностью, при выходе из строя одного генератора, режим другого не изменяется, но мощность в R_н уменьшается в 4 раза.

Недостатки схемы: 1) генераторы работают на разную нагрузку:

R_б=R_н

сопротивления комплексные.

выходы генератора должны быть симметричными. Это устраняется в специальных мостовых схемах, которые не требуют симметричного питания.

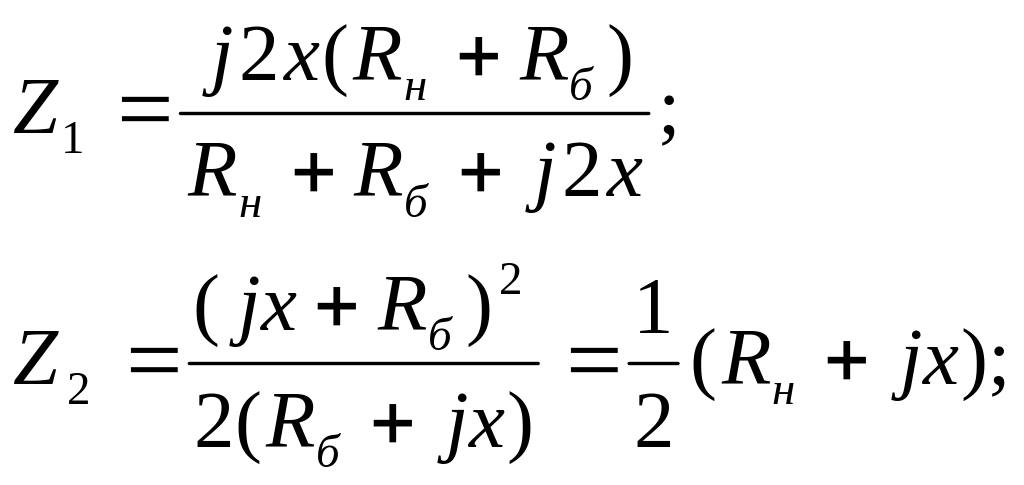

Анализ схемы показывает, что генераторы будут работать независимо при условии, что R_б=4R_н и при условии: Х_LR_б; X_L=2Х_С.

Для удвоения мощности, генераторы должны работать синфазно.

Достоинство: 1) несимметричный выход;

2) одинаковая нагрузка R_н.

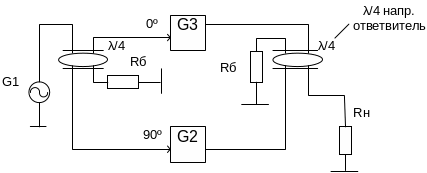

В телевизионной технике широко применяется квадратурный мост или мост

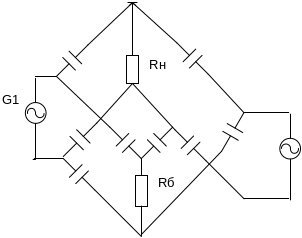

Мостовые схемы на реактивностях

В нагрузке можно создать сигналы одинаковой фазы.

В R_б – противофазный.

Недостаток: комплексность R_н.

Сложение мощностей радиогенераторов в пространстве

Р_пр=Р_i

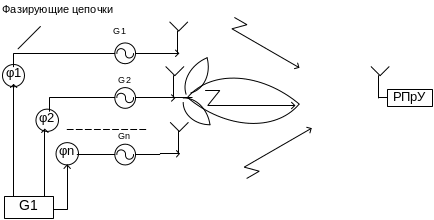

В точке приема создают такие фазы, чтобы сигналы от каждого генератора приходили в фазе.

Подбирая фазирующие цепочки, обеспечиваем требуемую ДН.

Достоинства: 1) существенно понижается мощность каждого генератора, например, в СВЧ диапазоне генераторы делают на ЛПД;

2) схема обладает высокой живучестью;

3) можно управлять ДН электрическим сканированием.

Недостаток: сложность управления.

В современных системах вместо G делают приёмно-передающие модули (модуль ФАР).

Автогенераторы или генераторы с независимым возбуждением.

АГ – устройство, преобразующее энергию одного источника в энергию РЧ колебаний.

АГ делят на 2 класса:

основное требование к АГ – получение высокой стабильности частоты, при этом АГ имеют малую мощность; иногда, они очень сложные и (20 мВт, 50 мВт). Их называют возбудителями передатчиков, их выпускают отдельными блоками.

Основное требование к АГ – получение заданной мощности, стабильность частоты играет второстепенную роль.

По характеру колебаний все АГ делят:

одночастотные;

диапазонные (с плавной перестройкой или дискретной сеткой).
