Схемы питания электродов аэ

подача на каждый электрод выбранного постоянного напряжения;

схемы должны обеспечивать прохождение постоянных составляющих тока;

с помощью этих схем осуществляется контроль работы АЭ;

в цепи питания часто включают элементы защиты и отключения АЭ от перегрузки.

Выделяют основные электроды (эмитирующий, управляющий и выходной).

Через основные. электроды протекают постоянный и переменный токи. В зависимости от того как они протекают различают последовательную и параллельную схему питания электродов.

Последовательная схема:

общий электрод соединяется с корпусом;

один из полюсов источника питания также соединяется с корпусом;

все источники питания, измерительные приборы шунтируются конденсатором большой емкости;

последовательно с основным электродом включается нагрузка для питания выходного электрода или источник сигнала для питания управляющего электрода.

Схема называется последовательной, если АЭ, нагрузка, источник питания соединены последовательно.

Такие схемы применяют в маломощных схемах. Недостаток: на корпусе высокое напряжение и требуются высокие требования по электрической прочности.

Параллельная схема:

общий электрод – с корпусом; один из полюсов источника питания – с корпусом; напряжение питания – через дроссель; нагрузка – через разделительный конденсатор. Сопротивление дросселя₂ на РЧ выбирается большим.

Обеспечение параллельного прохождение переменной и постоянной составляющих I_к.

Основные принципы: источник питания, АЭ, нагрузка соединены параллельно.

Сопротивление L_др1 выбирается больше R_вх АЭ.

I_бо проходит через дроссель.

Источник смещения, источник возбуждения, АЭ соединены параллельно.

В качестве источников смещения используются отдельные элементы, цепочку автосмещения со смещением катодного или эмиттерного тока.

Цепочка автосмещения состоит из параллельных R и C.

1) Е_допол является запирающим

2) в маломощных каскадах.

В транзисторных генераторах напряжение отсечки зависит от t,С. Поэтому схема питания должна учитывать температурную стабилизацию. В маломощных каскадах – в эмиттерную цепь вводят RC-цепочку.

В мощных каскадах:

с увеличением t напряжение смещения уменьшается.

Иногда применяют схемы с полупроводниковыми приборами: диоды или АЭ с замкнутым электродом (вместо R₂).

В маломощных генераторах питание экранирующей сетки осуществляется от источника питания E_а

такая цепочка работает аналогично цепи АС.

В мощных каскадах на R_С2 выделяется много мощности, будут потери, используют другие цепи питания.

Схемы питания экранирующей и защитной сетки.

Там где требуется повышенная стабильность, экранирующая сетка питается от резистивного делителя:

Номинал резистора берут таким, чтобы I_д был больше в 5 раз, чем ток сетки.

Такая схема применяется в АГ.

Защитная сетка: она соединятся с катодом. Это соединение может быть в корпусе.

В мощных каскадах, для увеличения кпд на защитную сетку подается +U

Е_С3=20 Е_а

ЛГР смещается, увеличивается амплитуда тока и увеличивается коэффициент использования анодного напряжения.

Отрицательное Е_С3 подается тогда, когда требуется управлять мощностью данного каскада.

Организация питания цепей накала:

В маломощных приборах: катод выполняют с подогревателем, поэтому много мощности теряется

В мощных каскадах используются лампы с прямым накалом.

Цепи накала могут питаться как от постоянного так и от переменного тока.

ток накала должен соответствовать номинальному значению, иначе не обеспечивается требуемый ток эмиссии;

поскольку через цепь накала замыкается как постоянная так и переменная составляющие тока катода, то цепь должна иметь малое сопротивление;

должна обеспечиваться равномерная загрузка катода током;

в мощных каскадах, в цепь катода включаются защитные элементы - реле и катодные измерители;

если цепь накала питается переменным током, то необходимо ее построить так, чтобы была min паразитная модуляция тока цепи.

Такая схема имеет недостатки:

неравномерная загрузка катода током, т.к. сопротивление для тока катода меньше справа, и при удалении от нулевого потенциала, оно увеличивается; также при постоянном напряжении накала, разность потенциалов между катодом и сеткой будет изменяться, поэтому изменяется плотность токов в разных участках различна и загрузка катода током также неравномерна.

Для переменного тока, поверхность катода представляет разные сопротивления; наблюдаются потери, для их снижения подключают С_бл с сопротивлением ниже R нити накала.

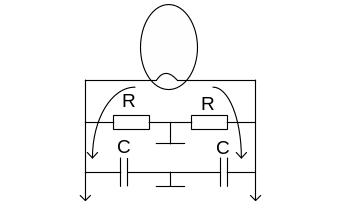

Равномерную загрузку можно получить при выполнении катода со средней точкой, если ее нет, то делают ее искусственно.

Номиналы R делают блокирующие по сравнению с нити накала.

Токи по РЧ должны замыкаться на С, постоянный ток – по R.

Средняя точка, образована за счёт средней точки трансформатора.

Для избежания потерь на проводах, включают дроссели блокирующие прохождение тока в источник накала.

При питании от сети переменного тока, в выходном сигнале появляется ПАМ, она состоит из составляющей с частотой сети и с двойной частотой сети.

Причины возникновения ПАМ:

ПАМ: частота сети – разность потенциалов между R и С изменяется с частотой сети, ток катода пульсирует с частотой сети

ПАМ: двойная частота сети – катод обладает тепловой инерцией, пульсация температуры на поверхности катода происходит с удвоенной частотой сети.

Поверхность катода эмитирует электроны с удвоенной частотой сети.
