Фазовые модуляторы.

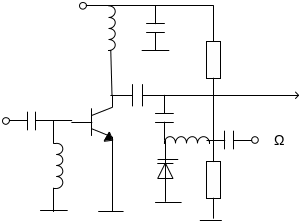

ФМ основана на изменении резонансной частоты контура.

Недостаток: при изменении f_р изменяется активное сопротивление относительно _вх, поэтому АГ работает на нагрузку с изменяющимся сопротивлением, это приводит к дополнительной паразитной АМ.

Поэтому в высококачественных схемах используют:

- фазоимпульсные;

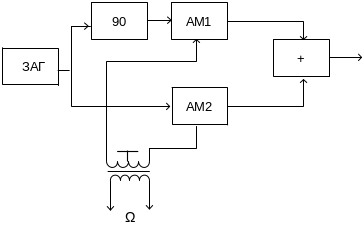

- на векторном сложении амплитудно-модулированных или двухполостных модулированных сигналов.

Если увеличивается U₂, то  увеличивается и наоборот. Возникает ПАМ, поэтому изменяют одновременно и U₁ и U₂, (U₁ увеличивается и U₂ уменьшается; и наоборот).

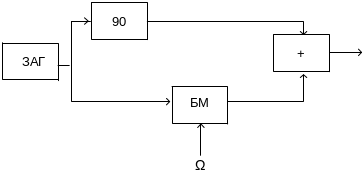

Схема Армстронга.

Фазоимпульсный метод: (самый высококачественный)

Высокостат. частоты.

Импульсная модуляция:

Методы: активные, пассивные.

Импульсная модуляция осуществляется на больших уровнях мощности, внутриимульсная модуляция – на малых уровнях мощности.

Импульсная модуляция с фазо????????

Пассивный: для импульсов с ЧМ, используется свойство линейных цепей (обратимости) на ЛЦ с заданными характеристиками подается короткий импульс. Используется дисперсионная ЛЗ.

Импульсные модуляторы структурная схема ???? используют накопители энергии. Накопитель послед нагрузки

…………………………………….

Их особенности магистр. генератор.
