Угловая модуляция
различают частотную и фазовую модуляцию.
рассмотрим как изменяются колебания при частотной и фазовой модуляции.
- девиация фазы,
пропорциональная амплитуде модулирующего
сигнала.
;
- девиация частоты
– индекс фазовой модуляции.
Изменение фазы:
Величина /???? – индекс частотной модуляции и показывает во сколько раз девиация частоты больше частоты модулирующего сигнала.
При модуляции чистым тоном, частотная и фазовая модуляции неразличимы.
Фазовую модуляцию можно перенести в частотную, если исходное сообщение пропустить через интегрирующую цепь.
Достоинства угловой модуляции:
- высокие энергетические показатели, т.е. амплитуда не изменяется;
- требуется маломощный модулятор, т.к. управление осуществляется неэнергетическим параметром;
- высокое помехоустойчивость (отношение С/Ш в 10 раз меньше, чем при АМ);
- можно обеспечить высокую линейность модуляционной характеристики. Кг=0,01%.
Различают узкополосную и широкополосную ЧМ. Узкополосная: m4<0,5; спектр колебаний:
Широкополосная ЧМ: М4>3; спектр шире, чем при АМ.
Общая полоса частот, ширина спектра при широкополосной ЧМ:
Fmax – max f в спектре модулирующего сигнала.
Различают 2 метода формирования сигнала с ЧМ:
прямой метод: осуществляется изменение частоты задающего АГ в соответствии с передаваемым сообщением.
Управляемые ЭL: варикапы, реактивные транзисторы, L и С, L варакторы, кристаллы ????????????? граната.
косвенный метод: фазовая модуляция сигнала; за счет предискажений сигнала фазовой модуляции переходит в ЧМ.
Работа реактивного транзистора:
Uвх и Iвх – радиочастотные.
.
Сопротивление
.
Одно из сопротивлений: чисто активное;
другое: реактивное.
В С – ток опережает UС.
Iк отстает от Uвх: эквивалентно индуктивности.
Для управления реактивностью таких VT, необходимо менять крутизну их.
В качестве АЭ необходимо выбирать лампу или VT с квадратичной характеристикой (полевые VT).
Управляет крутизной – изменение смещения (сеточная или базовая модуляция).
Хс>>R
XL>>R
R>>XL
Методы получения частотной модуляции
прямой метод: управляем частотной задающего АГ
изменяя L
или С, можно изменять частоту колебаний
АГ.
"-" – показывает, что при увеличении L или С, частота уменьшается.

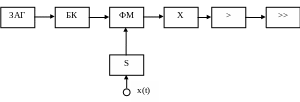

косвенный метод: основан на взаимосвязи частотной и фазовой модуляции. За основу берется фазовая модуляция, но модулирующий сигнал пропускается через интегратор; и ФМЧМ.
Постоянная времени стандартизована.
Сравнительный анализ двух методов.
Достоинства прямого метода: получение большой девиации частоты; простота реализации схемы.
Недостаток: низкая стабильность частоты (т.к. здесь воздействуем на АГ); поэтому вводят автоподстройку частоты АПЧ:
(используется в синтезаторах частоты).
Девиация частоты порядка 5 Гц.
Или для увеличения стабильности частоты переходят к косвенному.
ЗАГ делают кварцевым, т.е. с большой стабильностью частоты.
При ФМ девиация частоты: =??min много умножителей; увеличиваются субгармоники.
Достоинство: высокая линейность модуляционной характеристики.

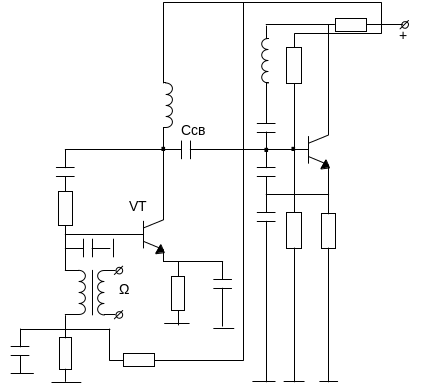

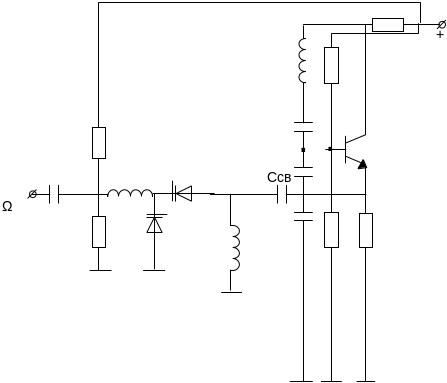

Реализация прямого метода ЧМ:
VT1 – реактивный (????)
Наиболее применяемый варикап.
Емкость варикапа = емкость диффузии + емкость заряда + емкость выводов.
Наиболее большая: зарядовая емкость.
На варикап нужно подать смещение U0 (рабочую точку).
Невысокая линейность (с одиночным варикапом) применяют 2 встречно-включенных, но здесь уменьшается стабильность частоты.

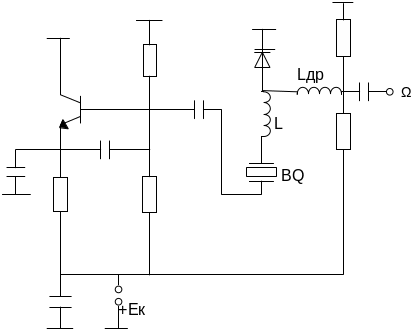

Для увеличения стабильности частоты применяют частотную модуляцию в кварцевом АГ.
L – для расширения полосы между частотой последовательного и параллельного резонанса.
Варикап компенсирует L.
Изменение емкости варикапа приводит к изменению эквивалентной индуктивности цепочки и осуществляется ЧМ.
BQ – обеспечивает высокую Q схемы и увеличивается стабильность частоты АГ.
