Производительность автомобиля при перевозке грузов в тарно-штучной упаковке, пакетами и в среднетоннажных контейнерах

Сравнить производительность автомобиля при перевозке товаров автомобилем КамАЗ-5320. Возможные технологические схемы:

перевозка грузов в тарно-штучной упаковке (ящики, коробки массой 31–50 кг, груз 3-го класса);

перевозка пакетами 1200×1000×1000;

перевозка в контейнерах с выгрузкой у грузополучателя вручную без снятия контейнера с автомобиля;

перевозка с обменом контейнеров.

Подготовка груза, формирование грузовых единиц у грузоотправителя производятся за 4 ч при перевозке пакетами и за 6 ч при перевозке в контейнерах, расформирование грузовых единиц у грузополучателя, соответственно, 3 и 4 ч.

Среднее расстояние перевозки – 20 км, техническая скорость движения подвижного состава – 25 км/ч, при перевозке контейнеров – 20 км/ч.

Объем перевозок за месяц составляет 1600 т, база работает по 6-дневной рабочей неделе, 12 ч в день.

Решение

1. Время оборота автомобиля, поддона, контейнера

   1. При перевозке грузов в таре

^,

где t_п(р) – время загрузки (разгрузки) автомобиля, ч, определяется по

формуле

^,

где – норма времени простоя подвижного состава при погрузке

и разгрузке грузов вручную, мин (табл. 20).

С учетом этого, а также вышепринятых допущений по значениям К_н, t_оф, t_сч время одного оборота автомобиля составит

t_о = 2 · 20 / 25 + 2 (7 · 8 · 1,1 + 5 + 4) / 60 = 3,95 ч.

1.2. При перевозке грузов пакетами время оборота автомобиля следует определять с учетом того, что в течение дня один оборот выполняется с обратной груженой ездкой по сбору поддонов.

Время оборота с обратной порожней ездкой составит

^,

где t_п(р) – время загрузки (разгрузки) автомобиля пакетами, ч, определяет-

ся по формуле:

^,

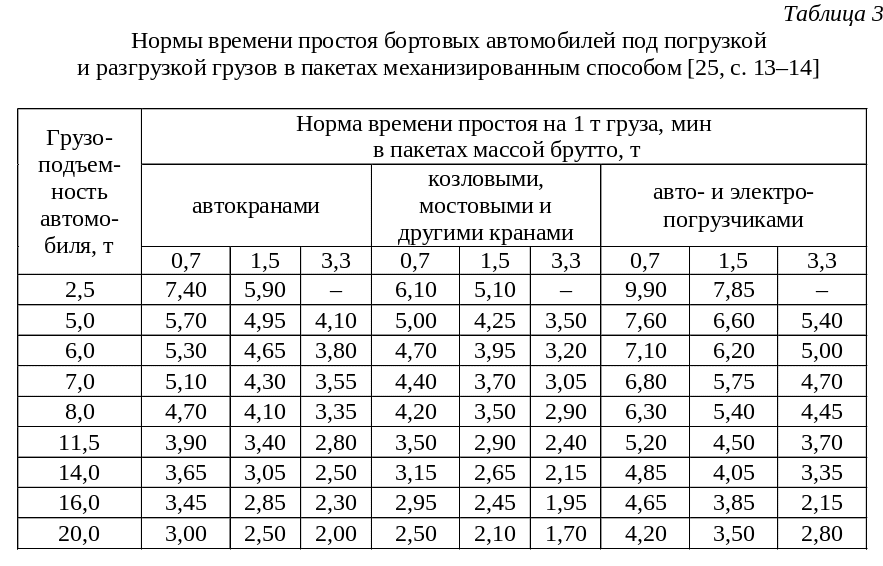

где – норма времени простоя подвижного состава при погрузке

и разгрузке грузов пакетами на 1 т груза, мин (см. табл. 21);

n_п – число пакетов, загружаемых в автомобиль;

q_п – масса пакета, т.

Исходя из внутренних размеров кузова автомобиля КамАЗ-5320 и габаритов пакета n_п = 9.

Массу пакета можно определить ориентировочно с учетом объема пакета и заданного значения коэффициента 

q_п = b_п ∙ l_п ∙ h_п ∙ γ = 1,0 ∙ 1,2 ∙ 1,0 ∙ 0,6 = 0,72 т

Следовательно, время оборота с обратной порожней ездкой составит:

t^'₀ = 2 ∙ (20 / 25) + 2∙ (6,3 ∙ 9 ∙ 0,72 ∙ 1,1 + 5) / 60 = 3,26 ч.

Время оборота с обратной груженой ездкой (возврат поддонов - последняя ездка в смене)

t^"_о = t_дв + 2 ∙ t_п–р = 1,6 + 2 ∙ 1,66 = 4,92 ч.

Среднее значение времени оборота

t_о = [(t^'_о ∙ (n_e – 1) + t^"_о) / n_e] = (3,26 ∙ 3 + 4,92) / 4 = 3,67 ч.

Время оборота средств пакетирования

t^п_об = t_о + t_гоп + t_гпп = 3,67 + 4 + 3 = 10,67 ч.

где t_гоп, t_гпп – время подготовки груза и формирования (расформирова-

ния) пакета у грузоотправителя и грузополучателя, ч.

Так как сбор средств пакетирования осуществляется один раз за день, время их оборота можно принять равным времени работы оптовой базы в течение дня, т. е. 12 ч, или 1 оборот за день.

2. При перевозке грузов контейнерами с выгрузкой у получателя без снятия контейнера с автомобиля:

время оборота автомобиля

,

где – время простоя подвижного состава при загрузке (выгрузке)

контейнера, ч.

^{где n}_к ^{– число контейнеров, загружаемых в автомобиль;}

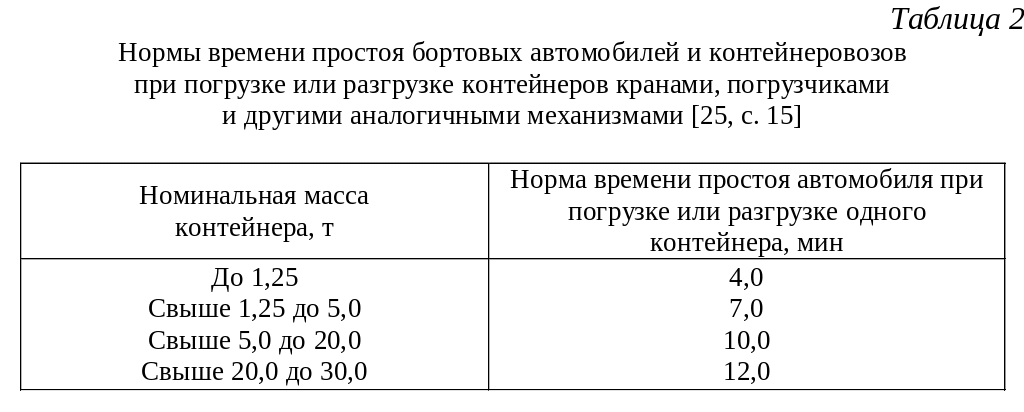

– норма времени простоя автомобилей при погрузке и выгрузке

контейнеров, ч (см. табл. 20);

– время выгрузки груза без снятия контейнера с автомобиля, ч.

^,

^{где – норма времени простоя подвижного состава при выгрузке}

^{грузов из первого и последующих контейнеров, мин (см.}

^{табл. 23).}

^{Исходя из вышеперечисленного время оборота автомобиля составит:}

^{время оборота контейнера}

где t_гоп – время формирования партии груза и загрузки контейнера

у грузоотправителя, ч.

4,22 + 6 = 10,22 ч ≈ 0,85 смены.

1.4. При перевозке с обменом контейнеров:

время оборота автомобиля

= 3,88 ч;

время оборота контейнера

^{≈ 1,16 сут.,}

где t_гпп – время расформирования контейнера у грузополучателя.

2. Потребность в подвижном составе, средствах пакетирования и контейнерах

2.1. При перевозке грузов в таре:

потребность в выделении подвижного состава

количество груза, перевозимого автомобилем за один рейс,

q_ф = q_н · γ = 8 · 0,6 = 4,8 т.

2.2. При перевозке грузов пакетами:

потребность в подвижном составе

^;

количество груза, перевозимого автомобилем за один рейс,

q_ф = q_п · n_п = 0,72 · 9 = 6,48 т;

потребность в поддонах

^,

где Q_сут – суточный объем перевозок, т.

К_з – коэффициент запаса поддонов. В нашей задаче К_з = 1,1.

При 6-дневной рабочей неделе число рабочих дней за месяц принимаем равным 26. Потребность в поддонах составит

2.3. При перевозке грузов контейнерами с выгрузкой у получателя без снятия контейнера с автомобиля:

потребность в выделении подвижного состава

^,

где q_к – номинальная грузоподъемность контейнера, т,

q_к = q_к.бр – q_к.т ,

где q_к.бр – масса брутто контейнера, т;

q_к.т – масса порожнего контейнера (тара), т;

q_к= 2,5 – 0,6 = 1,9 т.

γ_к – коэффициент использования грузоподъемности контейнера.

Для груза 3-го класса считаем γ_к = 0,6. Следовательно, потребность в выделении подвижного состава

количество груза, перевозимого автомобилем за один рейс,

q_ф = q_к · γ · n_к = 1,9 · 0,6 · 3 = 3,42 т;

потребность в контейнерах

^{2.4. При перевозке грузов со сменой контейнеров:}

^{потребность в выделении подвижного состава}

^{потребность в контейнерах}

Для сравнения вариантов организации перевозок результаты расчетов сведены в таблицу 1.

Из анализа данных таблицы 1 следует, что наиболее целесообразным с позиции использования подвижного состава является вариант № 2 – перевозка пакетами. Эффективность достигается за счет меньшего времени оборота и наилучшей загрузки автомобиля.

Практическое занятие 3 – грв

ГРУЗОВМЕСТИМОСТЬ АВТОТРАНСПОРТНЫХ СРЕДСТВ

Задание 5

Определить количество каменного угля и щебня, которое может быть перевезено автосамосвалом КамАЗ-55111.

Решение

Грузовместимость автомобиля (автопоезда) при перевозке навалочных грузов определяют соотношениями:

;

При перевозке каменного угля

V_гр = [6,6 + (2,32 / 2) ³ · 0,58] = 7,5 м³; G _вм = 7,5 м³ · 0,8 = 6,0 т.

При перевозке щебня

V_гр = [6,6 + (2,32 / 2) ³ · 0,7] = 7,69 м³; G _вм = 7,69 · 1,9 = 14,61 т.

При полной загрузке автомобиля щебнем его номинальная грузоподъемность будет превышена

G = G_вм – q _н = 14,61 – 13,0 = 1,61 т,

что не допускается. В связи с этим максимальный объем щебня, перевозимого данным автомобилем, ограничивается его грузоподъемностью и определяется по формуле:

V_гр = q _н /  = 13,0 / 1,9 = 6,84 м³.

Задание 6 грв

Определить возможный объем и коэффициент использования грузоподъемности при перевозке тарно-штучного груза автомобилем КамАЗ-5320. Габаритные размеры грузового места (длина × ширина × высота) составляют 600  400  228 мм, масса – 30 кг.

Решение

Внутренние габариты кузова автомобиля КамАЗ-5320 (длина × ширина × высота) – 5200  2320  500 мм. Возможны разные варианты укладки груза, но максимальную загрузку можно получить, укладывая груз по схемам:

1) три ящика длинной стороной поперек кузова и один ящик длинной стороной вдоль кузова. Тогда габарит груза по ширине кузова

В _г = 3 · 600 + 1 · 400 = 2200 мм.

В высоту можно укладывать два яруса (z _я = 500 / 228 = 2). В этом случае количество ящиков, загружаемых в автомобиль,

N _я1 = (13 · 3 + 8 · 1) · 2 = 94;

2) один ящик длинной стороной поперек кузова и четыре ящика длинной стороной вдоль кузова, последний ряд у заднего борта – два ящика поперек кузова

В _г = 1 · 600 + 4 · 400 = 2200 мм.

Количество ящиков

N _я2 = (1 · 13 + 4 · 8 + 2) · 2 = 94.

Масса перевозимого груза

G _вм = N _я · m _я = 94 · 30 = 2820 кг.

Удельная грузовместимость

q _увм = 2,820 / (5,2 · 2,2 · 0,5) = 0,49 т/м³.

Для обеспечения загрузки автомобиля по его номинальной грузоподъемности целесообразно использовать автомобиль соответствующей грузоподъемности (q _н = 3,0 т) или увеличить грузовместимость данного автомобиля.

При установке надставных бортов высота кузова автомобиля КамАЗ-5320 может быть увеличена до 855 мм, груз при этом укладывают в 4 яруса, превышение над верхним краем борта кузова

h ₁ = 228 · 4 – 855 = 57 мм,

что составит 0,25 высоты ящика. Очевидно, укладка с таким превышением обеспечит устойчивое положение груза во время перевозки и в то же время увеличит грузовместимость автомобиля.

Масса перевозимого груза с учетом того, что вдоль заднего борта ящики можно укладывать только в 2 яруса, составит:

G _вм = (47 · 2 + 45 · 2) · 30 = 5520 кг.

Коэффициент использования грузоподъемности при перевозке данного груза составит:
