Айырғыштардың конструкциясы мен жұмысы
Айырғыштардың кез келген түрiнiң конструкциясында жалпыға бiрдей төрт бөлiм (секция) болады (7.1. Сурет):
I - Негiзгi айыру бөлiмі, ол мұнайдан газдың қарқынды бөлініп шығуына қызмет етеді. Айыру бөлiмiнiң жұмысына айырғыштағы қысымның, температураның төмендеу дәрежесi, мұнайдың физика-химиялық қасиеттерi (әсіресе оның тұтқырлығы), өнiмдi айырғышқа енгiзу құрылғысының конструкциясы (радиалды немесе тангенциалды), сонымен қатар әртүрлi сұғындырмаларды – сымды торды, диспергаторларды қолдану елеулi түрде әсер етедi.
|
II - Тұндыру бөлiмi, мұнда айыру бөлiмiнен мұнаймен бірге iлескен газ көбiктерiнің қосымша бөлінуі жүредi. Мұнайдан окклюдирленген газ көбіктерiн қарқынды бөлу үшiн, мұнайдың қозғалыс жолын ұзарта отырып оларды жұқа қабатша түрінде көлбеу жазықтықтар бойымен бағыттайды. Жазықтықтарды шағын баспалы етiп жасайды, бұл мұнайдан газдың бөлiнуiне септiгiн тигiзедi. III - Мұнайды жинау бөлiмi, бұл бөлiм айырғыштың ең төменгі жағында болады және мұнайды жинау мен оны айырғыштан шығару үшiн қызмет етеді. |

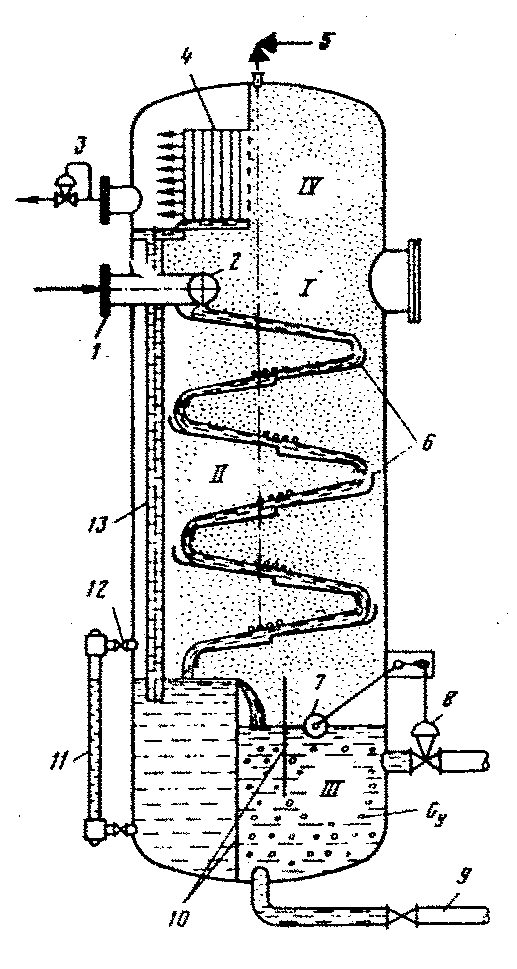

7.1. Сурет. Тiк айырғыштың жалпы көрiнiсi 1-ұңғы өнiмiн енгiзу; 2-тарату коллекторы; 3-“өзiне дейiн” деңгей реттегiші; 4-тамшыұстағыш сұғындырма; 5-сақтандырғыш клапан; 6-көлбеу жазықтықтар; 7-қалытқы түрiндегi деңгейдi реттегiштiң көрсеткiшi; 8-аткарушы механизм; 9-дренажды құбырша; 10-бөгет; 11-суөлшегiш әйнек; 12-жапқыш шүмек (краник); 13-дренажды құбыр. |
|
IV - Тамшыұстау бөлiмі, айырғыштың жоғарғы жағында орналасқан және газ ағынына iлескен сұйық тамшыларын ұстап қалуға арналған.
7.1. Суретінде көрсетiлген айырғыш келесi түрде жұмыс iстейдi. Мұнайгаз қоспасы қысымның әсерінен құбырша 1 арқылы барлық ұзындығы бойына қоспаның шығуына арналған тесiктерi бар таратқыш коллекторға 2 келiп түседi, осы жерден мұнайгаз қоспасы көлбеу жазықтықтарға 6 келiп түседi, бұл жазықтықтар мұнайдың қозғалыс жолын ұзартып, осы арқылы окклюдирленген газ көбіктерiнiң қарқынды бөлiніп шығуына әсер етедi. Айырғыштың жоғарғы бөлiгiнде тамшыұстағыш сұғындырма 4 орналасқан (суретте жалюз түрiндегi сұғындырма көрсетілген), мұнда газ құрамындағы сұйық тамшылары ұсталады да поддонға ағып түседi, сонан соң дренажды құбыр 13 арқылы айырғыштың төменгi бөлiгiне бағытталады.
Тамшыұстағыш сұғындырма-4 әртүрлi конструкциялы болуы мүмкiн, оның жұмысы келесi принциптерге негiзделедi:
газ ағысының әртүрлi бөгеттермен соқтығысуға;
ағыстың бағыты мен жылдамдығын өзгертуге;
ортадан тепкiш күштi қолдануға;
коалесцирлеушi тығынды (торды) қолдануға;
Айырғыштағы бөгеттер 10 ұңғы өнiмiнің бүлкілдеп берiлуi кезiнде деңгейдi тыныштандыру үшiн, ал атқарушы механизмi 8 бар қалытқы түріндегi деңгейдi реттегiштің 7 датчигі (көрсеткіші) сұйықтықты айырғыштан циклдi түрде шығару үшiн кажет. Дренажды құбырша 9 арқылы айырғыштың төменгi бөлiгiнде жиналып қалған лас қалдықтар сыртқа шығарылады.
Айырғыштың жоғарғы жақ бөлiгiнде сақтандырғыш клапан 5 орналасқан, ол айырғыштағы қысымның технологиялық процесінде қарастырылған нормадан тыс жоғары қысымға жеткен кезде газды сыртқа шығаруға арналған. Сондай-ақ айырғыштың газды құбыршасында, айырғыш тұрқында (корпусында) қажеттi қысымды ұстап тұратын “өзiне дейiн” деңгей реттегiші 3 орналасқан.
Айырғыштың төменгi жақ бөлiгiнде берiлетiн сұйықтың мөлшерiн өлшеуге арналған жапқыш шүмегi 12 бар, су өлшегiш әйнек 11 орналасқан.
