10. Лабораторная работа № 3 исследование технологии обработки заготовки резанием

Цель: Ознакомиться с технологией обработки деталей резанием, выбрать режущий инструмент для обработки поверхностей заданных деталей и приспособления для закрепления этих деталей на станках.

1 ОСНОВНЫЕ СВЕДЕНИЯ

Вопрос имеет обобщенный характер и ответ на него требует тщательного изучения соответствующих тем и методических указаний к ним. На рисунке 1а приведен эскиз детали, для которой необходимо дать схемы обработки поверхностей. Прежде чем приступить к выполнению схем обработки, выберите технологические методы.

Например, поверхность 1 целесообразно обрабатывать точением, поверхность 2 – сверлением, поверхность 3 – фрезерованием. Изучите эти методы по учебнику и лекционному материалу. Убедитесь в правильности выбора технологических методов обработки.

Назначив метод обработки для каждой поверхности, выберите станок, режущий инструмент и приспособления для закрепления заготовки на станке. Затем нарисуйте схемы обработки, в которых укажите стрелками движения, участвующие в формообразовании поверхности в процессе резания: движения резания и движения подачи; обозначьте их и укажите размерность.

Пример изображения схем обработки для заданных поверхностей детали приведён на рисунке 1 б, в, г.

Приведите эскиз режущего инструмента для обработки поверхностей (по варианту задания).

П риведите эскиз приспособления для закрепления заготовки или инструмента (по варианту задания), опишите принцип его работы, указав позициями основные части приспособления.

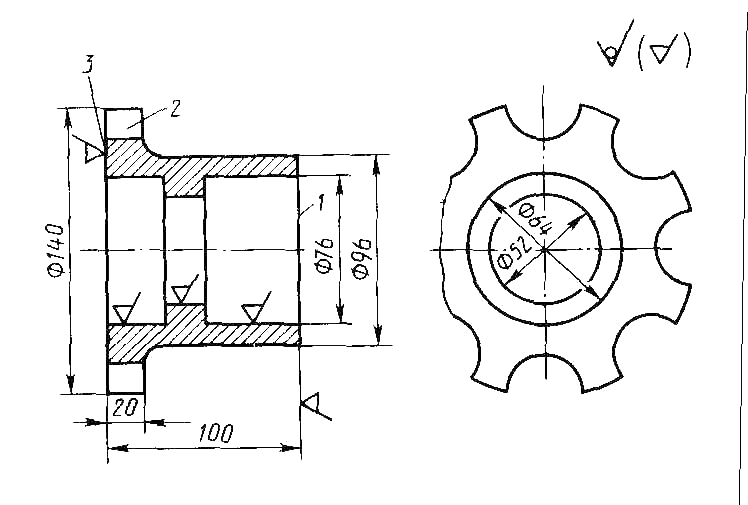

Рисунок 1 – Эскиз детали

Р

б)

исунок 2 – Схемы обработки поверхностей:

а) схема точения; б) схема сверления; в) схема фрезерования.

Варианты контрольного задания

Вариант 1

П риведите схемы обработки поверхностей 1, 2, 3 детали, чертеж которой дан на рисунке 3. Для каждой схемы укажите название станка, инструмента и зажимных приспособлений. Приведите эскизы инструмента для обработки поверхности 3 и приспособления для закрепления заготовки при обработке поверхности 1.

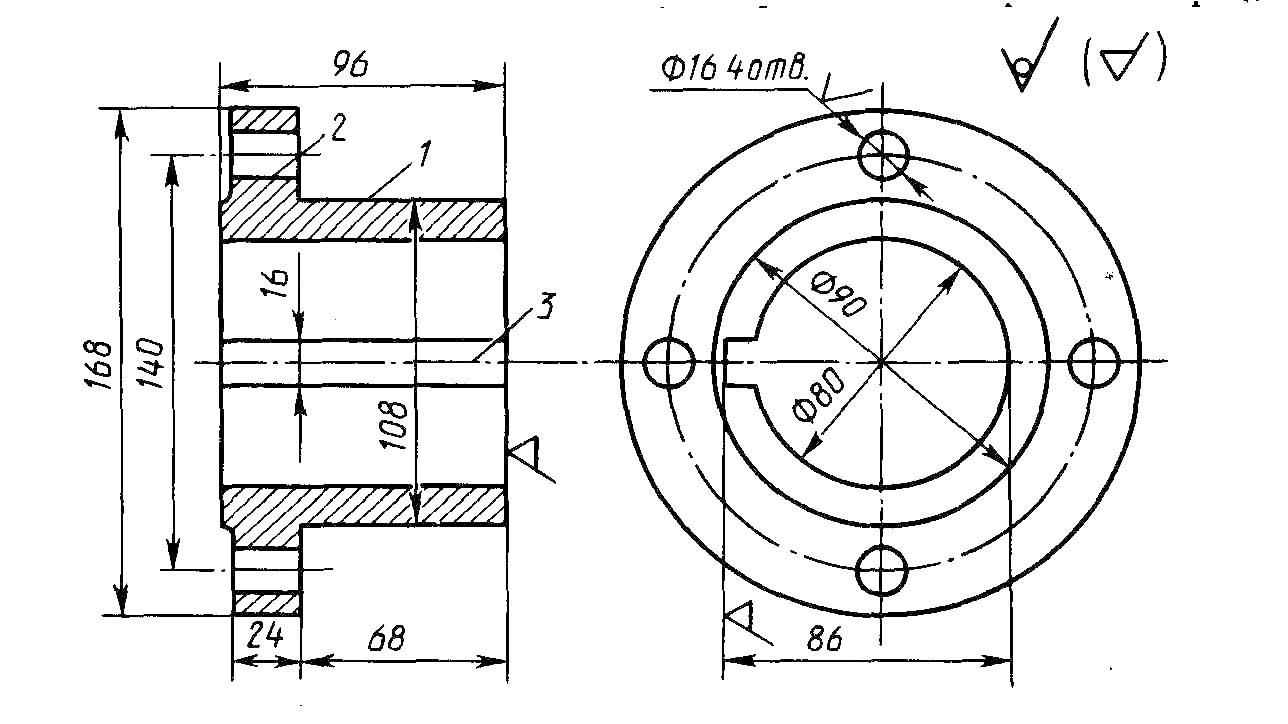

Рисунок 3 – Эскиз детали

Вариант 2

П риведите схемы обработки поверхностей 1, 2, 3 детали, чертеж которой дан на рисунке 4. Для каждой схемы укажите название станка, инструмента и зажимных приспособлений. Приведите эскизы инструмента для обработки поверхности 3 и приспособления для закрепления заготовки при обработке поверхности 1.

Рисунок 4 – Эскиз детали

Вариант 3

П риведите схемы обработки поверхностей 1, 2, 3 детали, чертеж которой дан на рисунке 5. Для каждой схемы укажите название станка, инструмента и зажимных приспособлений. Приведите эскизы инструмента для обработки поверхности 1 и приспособления для закрепления заготовки при обработке поверхности 2.

Рисунок 5 – Эскиз детали

Вариант 4

П риведите схемы обработки поверхностей 1, 2, 3 детали, чертеж которой дан на рисунке 6. Для каждой схемы укажите название станка, инструмента и зажимных приспособлений. Приведите эскизы инструмента для обработки поверхности 1 и приспособления для закрепления заготовки при обработке поверхности 3.

Рисунок 6 – Эскиз детали

Вариант 5

П риведите схемы обработки поверхностей 1, 2, 3 детали, чертеж которой дан на рисунке 7. Для каждой схемы укажите название станка, инструмента и зажимных приспособлений. Приведите эскизы инструмента для обработки поверхности 2 и приспособления для закрепления заготовки при обработке поверхности 1.

Рисунок 7 – Эскиз детали

Вариант 6

П риведите схемы обработки поверхностей 1, 2, 3 детали, чертеж которой дан на рисунке 8. Для каждой схемы укажите название станка, инструмента и зажимных приспособлений. Приведите эскизы инструмента для обработки поверхности 3 и приспособления для закрепления заготовки при обработке поверхности 2.

Рисунок 8 – Эскиз детали

Вариант 7

П риведите схемы обработки поверхностей 1, 2, 3 детали, чертеж которой дан на рисунке 9. Для каждой схемы укажите название станка, инструмента и зажимных приспособлений. Приведите эскизы инструмента для обработки поверхности 1 и приспособления для закрепления заготовки при обработке поверхности 2.

Рисунок 9 – Эскиз детали

Вариант 8

П риведите схемы обработки поверхностей 1, 2, 3 детали, чертеж которой дан на рисунке 10. Для каждой схемы укажите название станка, инструмента и зажимных приспособлений. Приведите эскизы инструмента для обработки поверхности 2 и приспособления для закрепления заготовки при обработке поверхности 1.

Рисунок 10 – Эскиз детали

Вариант 9

П риведите схемы обработки поверхностей 1, 2, 3 детали, чертеж которой дан на рисунке 11. Для каждой схемы укажите название станка, инструмента и зажимных приспособлений. Приведите эскизы инструмента для обработки поверхности 1 и приспособления для закрепления заготовки при обработке поверхности 3.

Рисунок 11 – Эскиз детали

Вариант 10

П риведите схемы обработки поверхностей 1, 2, 3 детали, чертеж которой дан на рисунке 12. Для каждой схемы укажите название станка, инструмента и зажимных приспособлений. Приведите эскизы инструмента для обработки поверхности 3 и приспособления для закрепления заготовки при обработке поверхности 1.

Рисунок 12 – Эскиз детали

БИБЛИОГРАФИЧЕСКИЙ СПИСОК

1. Дальский А.М. Технология конструкционных материалов. – М.: Машиностроение, 1985. - 448 с.

2. Режимы резания металлов. Справочник. / Под ред. Ю.В.Барановского. –М.: Машиностроение. 1972. – 408 с.

3. Станочные приспособления. Б.Н.Вардашкин, Шатилов А.А. – М.: Машиностроение, 1984. – 592 с.
