3 Підготовка до роботи

1. Ознайомитись з інструкцією.

2. Опрацювати теоретичний матеріал.

3. Письмово дати відповіді на питання вхідного контролю

4. Продумати методику виконання роботи.

4 Питання вхідного контролю

1. Скільки і які канальні інтервали (КІ) використовуються для сигналізації і синхронізації?

2. Вкажіть, для чого призначена програма Tracer ?

3. Скільки сигнальних каналів утворено при використанні ВСК?

4. Скільки каналів може обслуговувати 1 канал ЗКС7?

5. Для чого призначена підсистема ISUP?

6. Який метод розділення каналів застосовують в трактах Е1?

7. Вкажіть що вказується в полі SIO?

5 Основне обладнання

1. ЦСК ЄС-11 БАД1

2. ЦСК ЄС-11 БАД2

3. ЦСК «Квант-Е»

4. Комп'ютер технічної експлуатації(КТЕ)

6 Порядок виконання роботи:

1. Включіть станцію ЄС-11:

• відкрийте статив

• на ТЕЗі D60 перемикач переведіть в положення «1».

2. Підготуйте КТЕ до роботи:

• в вімкніть КТЕ

• н а робочому столі відкрийте папку ЄС-11

• в папці зверніться до CommSrv - комунікаційний сервер.

• з’явиться вікно, в якому введіть ім’я користувача – user й натисніть ОК

• через ярлик відкрийте програму NexusSrv і згортаємо її, дана програма необхідна вам для подальшого зчитування даних.

3. Відкрийте програму Agent і проведіть її налаштування перед запуском:

• відкрийте програму Agent, через ярлик

• з ’явиться вікно програми, в якому виберіть меню Файл – Локальна станція – BADA1Qlm (або BADA2Qlm)

• з 'явиться основне вікно роботи з програмою, в якому виберіть режим роботи лінії – вкладка Лінії

• в цьому режимі виберіть напрямок – вкладку Всі лінії

4. З апустіть програму:

• для запуску програми натисніть піктограму Старт .

5. Проведіть трасування лінії:

• о скільки канали займаються по порядку, то в робочому вікні виділіть першу лінію А11

• на панелі інструментів натисніть піктограму Трасування

• з’явиться вікно трасування вибраної лінії

6. Запустіть ще одну копію програми Agent:

• відкрийте програму Agent, через ярлик

• з’явиться вікно програми, в якому виберіть меню Файл – Локальна станція – BADA1Qlm (або BADA2Qlm)

• з'явиться основне вікно роботи з програмою, в якому виберіть режим роботи лінії – вкладка Плати

• в цьому режимі натисніть на кнопку типу драйвера групового ресурсу OksLна платі А21 і А2G

7. З апустіть програму:

• для запуску програми натисніть піктограму Старт

• виділіть всі ланки сигналізації які відображаються (дві верхні лінійки)

• перед Вами буде таке вікно:

8. Включіть трасування взаємодії по ланці сигналізації:

• натисніть на піктограму Сервіс => С й виберіть Керування ланками СКС№7

• з’явиться вікно Керування ланками СКС№7

• в цьому вікні натисніть кнопку TraceOn й Зкінчити.

• виділіть ланку згідно варіанту й знову відкрийте вікно Керування ланками СКС№7 в якому в якому зупиніть цю ланку (натисніть STOP й Закінчити).

9. Відкрийте програму AgentRgt і проведіть її налаштування перед зняттям даних:

• в ідкрийте програму AgentRgt через ярлик, який знаходиться в папці ЄС-11

• з’явиться вікно програми:

• в цьому вікні виберіть меню Файл –Відкрити

• з’явиться наступне вікно:

в цьому вікні виберіть файл збору інформації TASK і натисніть кнопку Открить і зачекайте поки програма здійснить перевірку маршрутів

• після в списку доступних станцій виділіть БАД з яким працюєте =>BADA1Qlm (BADA2Qlm), натисніть кнопку Далі

• переведіть програму в автономний режим, натиснувши кнопку Резидент

10. Відкрийте програму Tracer і проведіть її налаштування перед трасуванням:

• відкрийте програму Tracer, через ярлик , який знаходиться в папці ЄС-11

• з’явиться вікно програми, в якому натисніть піктограму Новий

• появиться діалогове вікно в якому виберіть скрипт SS7Main.tsp і вкладку Із станції

• в цій вкладці вкажіть адресу сервера =>localhost та номер порта =>1000 після натисніть на кнопку OK

• з’явиться діалогове вікно Список параметрів в якому натисніть кнопку OK

• Пред Вами з’явиться вікно в якому будуть відображатися дані трасування ланки сигналізації по мірі їх зняття з бортжурналу станції:

Зніміть мікротелефонну трубку з вказаним номером (ЄС-11 БАД1) у вашому варіанті й подзвоніть на один із номерів іншої станції («Квант Е»). Наприклад № Лінії (ЄС-11 БАД1)=>50002; № Лінії («Квант Е»)=>70015.

11. Зніміть дані трасування:

• дочекайтесь поки в основному полі програми відобразяться зняті дані трасування проведеного вами дзвінка (15-20 с)

• виділіть поля, які відображають пакети передані по ланці сигналізації необхідні для встановлення міжстанційного з’єднання вашого виклику починаючи і закінчуючи сигнальною одиницею FISU

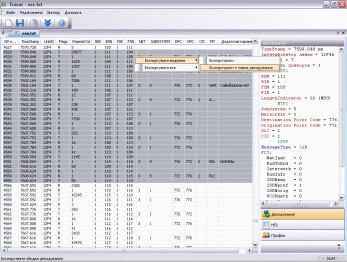

• по виділеному клацніть правою кнопкою миші і виберіть в контекстному меню Експортувати виділене –Експортувати +повне декодування

• тоді в папочці ЄС-11 двічі клацніть по ярлик для Tracer

• Ви перейдете в папку Tracer ; в цій папці виберіть вами експортований файл трасування (орієнтуйтесь по часу , ім'я файлу містить час збереження), наприклад [Еxport – lokalhost – 2008.06.04 – 12.27]

• вдкрийте його контекстне меню, клацнувши по ньому правоюю кнопкою миші, і виберіть Копировать

• в цій же папці в правій частині вікна в вкладці Другие места виберіть лівою кнопкою мишіОбщие документы

• Ви перейдете в папку Общие документы в якій ввійдіть в папку Сигналізація клацнувши по ні двічі лівою кнопкою миші

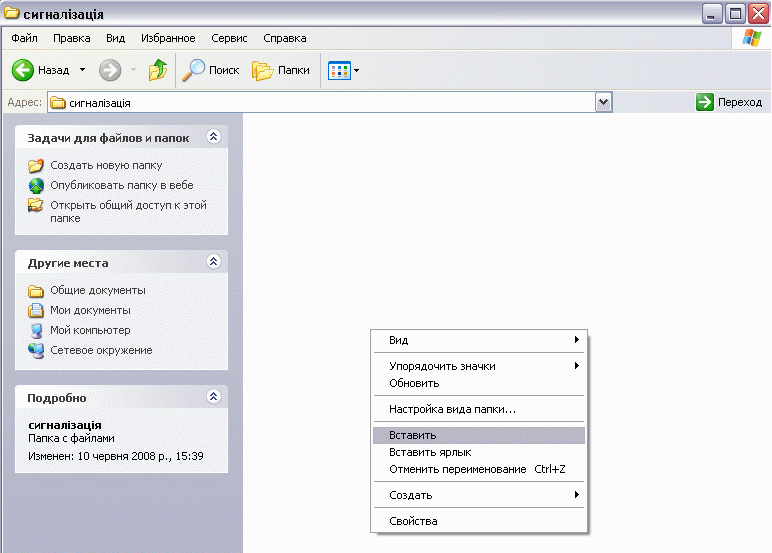

• В цій папці по робочому полю клацніть правою кнопкою миші і в контекстному меню виберіть Вставить

• закрийте вікно цієї папки

12. Завершіть роботу з станцією ЄС-11:

• закрийте вікно програми Tracer

• на панелі задач двічі клацніть по піктограмі програми AgentRgt перед вами відкриється вікно цієї програми, виберіть

м еню Файл — Вихід

• з’явиться діалогове вікно в якому натисніть на кнопку Да

• на панелі задач двічі клацніть по піктограмі програми Agent

• перервіть взаємодію з станцією (зупиніть роботу програми Agent), натиснувши піктограму Стоп

• поверніться до першої копії програмиAgent

• натисніть кнопочку Закінчити

• з’явиться вікно звіту трасування Trace_BADA1Qlm — текстовий документ — Блокнот

• збережіть даний документ в окремій папочці, яка міститься за адресою Общие документи\Сигналізація\, якщо папочка не була попередньо створена то створіть її. Назва звіту трасування [Trace_ BADA1Qlm_ L1варіант №], виберіть меню Файл — Сохранить как…

• натисніть кнопочку Сохранить

• з акрийте збережене вікно звіту трасування Trace_BADA1Qlm_L2вар№ ...txt , натиснувши кнопочку Закрити

• п ерервіть взаємодію з станцією (зупиніть роботу програми Agent), натиснувши піктограму Стоп

• закрийте вікно програми Agent

• закрийте вікно програми NexusSrv, виберіть меню Файл — Вихід

• н а панелі задач в фоні виберіть CommSrv, Контекстне меню —Вихід

• закрийте папку ЄС-11, натиснувши кнопочку Закрити.

13. Виключіть станцію ЄС-11:

• на ТЕЗі D60 перемикач переведіть в положення «0».

• закрийте статив

• вимкніть випрямляч ВБ 60/10-2 з розетки

• на розподільному щитку перемикач «АТС розетки» переведіть в положення «0».

14. Роздрукуйте збережений документ звіту трасування :

• після повідомте викладача проте що закінчили і викладач передасть вам роздрукований файл, який ви попередньо експортували

Примітка для викладача :

• назва файлу Export - testTrace.txt – [ДАТА СТВОРЕННЯ]

• шлях до файлу \\Ес-11_1\документы\сигналізація\*.* (для BADA2Qlm) i \\Ес-11_2\документы\сигналізація\*.* (для BADA1lm)

• роздруковувати наступним чином:

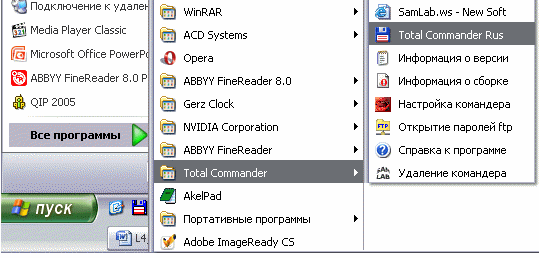

• на головному ПК (SERVER_1) виберіть Пуск — Все програмы – Total_Commander – Total Commander Rus

• відкриється вікно програми в якому виберіть в будь-якій вкладці на кнопках дисків кнопку Сеть/FS-палингы

• в цій же вкладці виберіть документы на 1(Ес-11_1) (для BADA2Qlm) або документы на Ес-11_2 (для BADA1lm)

• відкриється відповідне каталог \\Ес-11_1\документы\*.* в якому виберіть папку сигналізація; після чого відкриється каталог

\\Ес-11_1\документы\сигналізація\*.* в якому розміщений експортований файл трасування (див. вище повний шлях до експортованого файлу трасування для BADA2Qlm ; аналогічно і для BADA1lm)

• в цьому каталозі відкрийте відповідний файл трасування, виділивши його і натиснувши клавішу F4; виділіть Декодування ,

виберіть пункт меню Файл -Печать

• відкриється діалогове вікно в якому виберіть Настройка, задайте параметри сторінки А4 і АЛЬБОМНА, післявиберіть Выдиление і натисніть Печать

• дочекайтесь поки видрукується документ й передайте його студентам

• поверніться до програми Total_Commander в цьому ж каталозі Ви побачетедокумент звіту трасування [Trace_ BADA1Qlm _ L1варіант №]; відкрийте контекстне меню файла трасування

• виберіть команду Печать

• дочекайтесь поки видрукується документ й передайте його студентам

• дочекайтесь поки видрукується документ і вставте його в відповідне місце свого бланку лабораторної роботи.

15. Проведіть аналіз результатів трасування:

• згідно свого порядкового номера в підгрупі на роздрукованому звіті трасування обведіть олівцем в рамочку вказані лінійки

• розпишіть, які події відмічені в обведених вами лінійках, користуючись технічною документацією станції ЄС-11

• знайдіть і опишіть відповідність на експортованому файлі трасування.
