2.6Компенсация реактивной мощности
С целью уменьшения и полной ликвидации отрицательных последствий повышенного потребления реактивной мощности её следует компенсировать.
Мощность компенсирующего устройства определяется по формуле:
кВ·Ар, (2.37)
где tgφе – естественный коэффициент реактивной мощности,
соответствующий условию, когда не принимается компенсация
реактивной нагрузки;
tgφе – коэффициент реактивной мощности с учетом компенсации
реактивной нагрузки, принимается tgφк=0,25.
(2.38)
Qк.у = 12442 · (0,77 - 0,25) = 6470 кВ·Ар.
Для компенсации реактивной нагрузки принимаем неуправляемые конденсаторные установки типа УКЛ-6,3-1800УЗ.
Количество конденсаторных установок определяется по формуле:
n=
n=
(2.39)
где Qк – номинальная мощность конденсаторной установки, Qк= 1800 кВ·Ар.
Принимается n =4 шт по 2шт на каждую секцию шин ГПП.
2.7Определение потерь мощности и электроэнергии
Потери активной мощности, в воздушной ЛЭП на передачу активной нагрузки определяются по формуле:

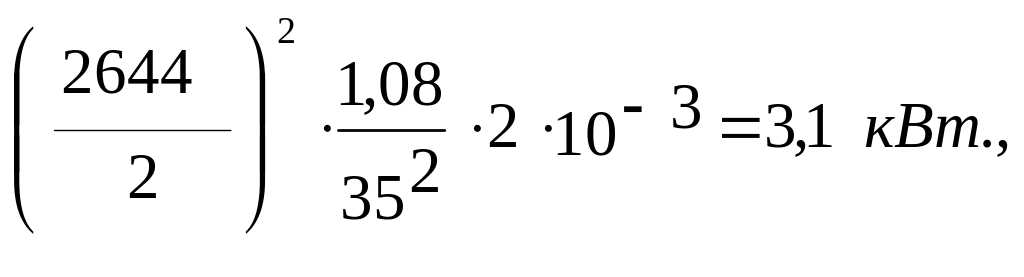

кВт, ∆Ра=
(2.40)
Потери активной мощности, в воздушной ЛЭП, на передачу реактивной нагрузки определяются по формуле:

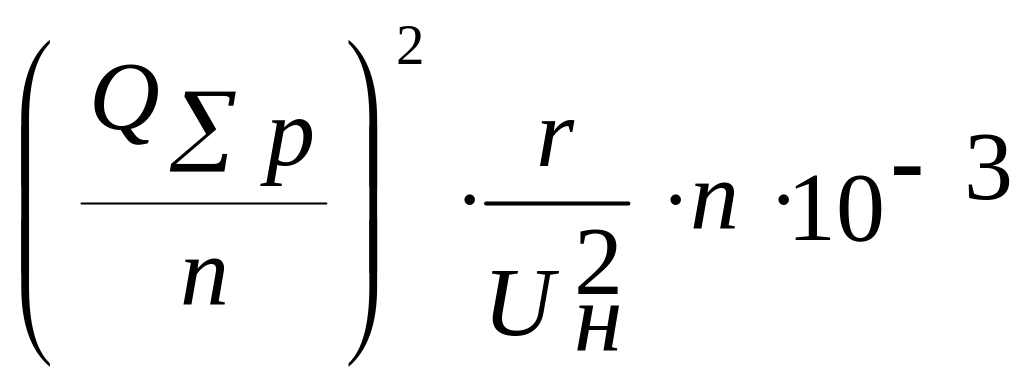

∆Рр=
,
кВт, ∆Рр=
(2.41)
где Q∑p – суммарная реактивная нагрузка, передаваемая по линии.

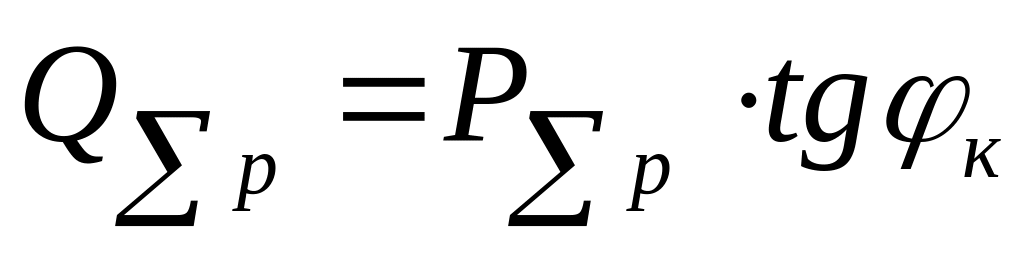

=10576·0,25=2644
кВ·Ар.
Суммарные потери активной энергии определяются по формуле:
кВт ·ч,
(2.42)

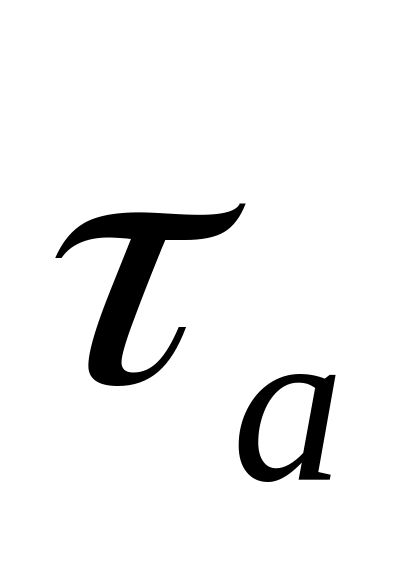

где τа – число часов использования максимума активных потерь,
согласно [8,с.52] при Тτ = 4500 ч, τа = 2600 ч.
∆Wа = (49,3 + 3,1)·2600 = 136240 кВт ·ч.
Потери активной мощности в силовых
трансформаторах ГПП определяются по
формуле:
(2.43)
где ∆Рх.х – номинальные активные потери холостого хода трансформатора,
согласно [2, с.77] ∆Рх.х =12 кВт;
∆Рк.з – номинальные активные потери к.з. трансформатора, согласно
[2, с.77] ∆Рк.з = 75 кВт;
Рн.о – потери на принудительное охлаждение, Рн.о = 0 кВт;
β – коэффициент загрузки трансформаторов.

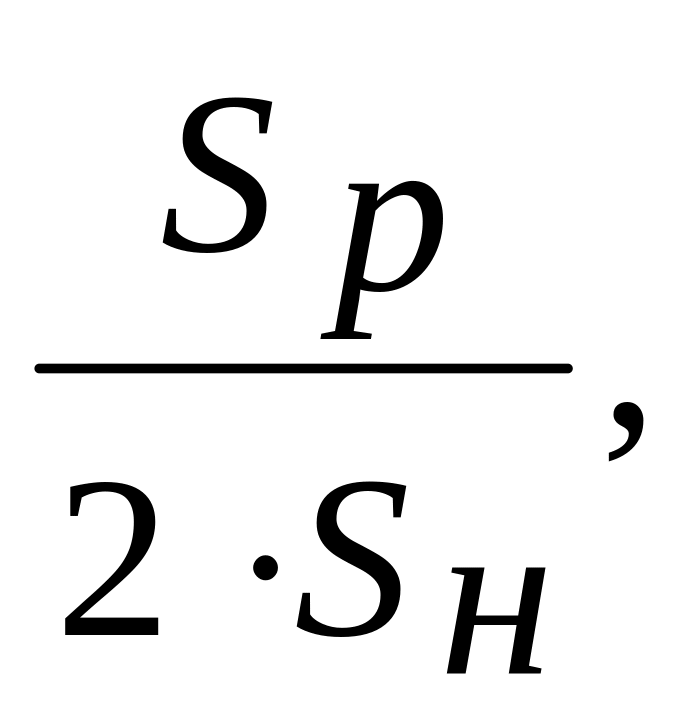

β=

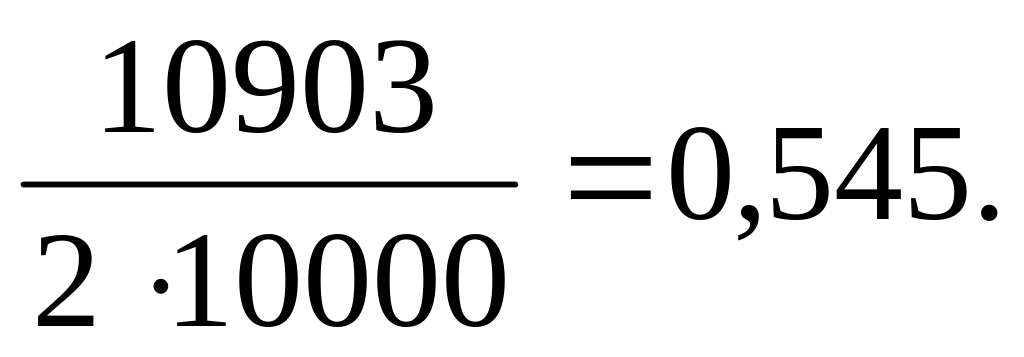

β=
(2.44)
∆Ртр=2·(12+0,5452 · 75)=69 кВт.
Потери активной энергии в трансформаторах определяются по формуле:
(2.45)
где

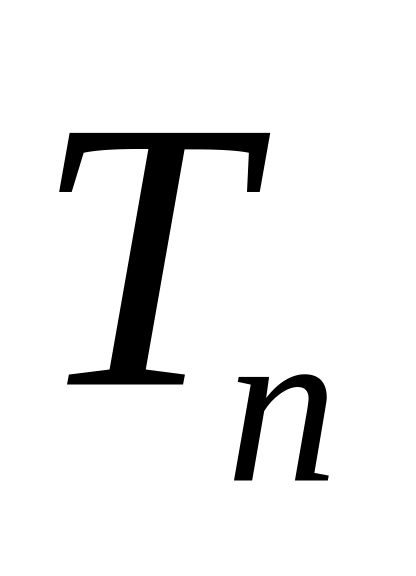

– полное (время) число часов присоединения
трансформатора к сети;
= 365·24 = 8760 ч,
–
число часов работы трансформатора под
нагрузкой за расчетный
период, принимается
=
=2600
ч.
Тогда ∆Wа.тр =2 ·(12 ·8760 + 0,5452·75· 2600 ) = 326080 кВт · ч.
2.8Учет и оплата электроэнергии
Шахта оплачивает электроэнергию, израсходованную за месяц, по двухставочному тарифу. Стоимость 1 кВт заявленной нагрузки составляет 220 руб., а стоимость 1 кВт·ч израсходованной электроэнергии – 3,5 руб.
Заявленный максимум нагрузки принимается равным передаваемой расчетной активной мощности: Pmax=P∑p=10576 кВт.
Стоимость заявленной нагрузки определяется как:
Cз.н.=
10576 ·
220 = 2326720 руб,
(2.46)
где а – стоимость 1 кВт заявленной нагрузки, а = 220 руб.
Cз.н.= 10576 · 220 = 2326720 руб.
Израсходованная активная энергия в месяц определяется по формуле:

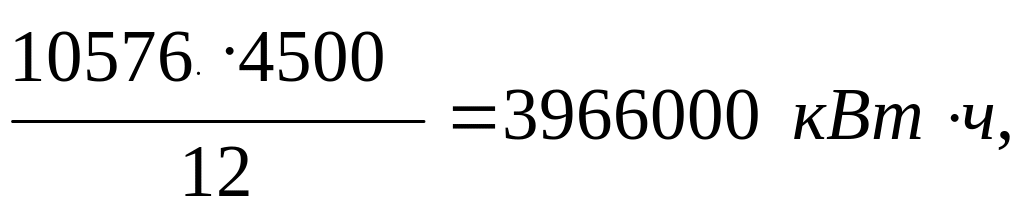

Wэ=
(2.47)
где Тr – число часов использования максимума нагрузки, Тr = 4500.
Стоимость израсходованной активной энергии определяется как:
Cн.э=
3966000·3,5 = 13881000 руб, (2.48)
где b – стоимость 1 кВт/ч, b= 3,5 руб.
Полная плата за электроэнергию:
Cн.э
= 2326720 + 13881000
= 16207720 руб.
(2.49)
