1.5Подсчет запасов выемочного поля и эксплуатационных потерь
Для расчета принимаем пласт I Прокопьевский (мощность – 1,5 м). Исходные данные сведены в таблицу 1.3.
Таблица 1.3 – Исходные данные
Наименование показателя |
Данные |
Мощность угольного пласта, м |
1,5 |
Угол падения пласта, град. |
70 |
Мощность пород непосредственной и основной кровли, м (соответственно) |
2; 3,5 |
Крепость угля |
1.0 |
Плотность угля, т/м³. |
1.3 |
Глубина разработки (от поверхности до откаточного горизонта ), м |
200 |
Запасы шахтного поля определяются из принятых параметров выемочного участка по формуле: Z=LHm, т, (1.1)
где L,H – соответственно размеры выемочного участка по простиранию
и по падению, L= 250 м, Н=100 м;
– объемный вес полезного ископаемого, = 1,3 т/м3;
m – мощность рабочего пласта, m = 1,5 м.
Тогда Z = 2501001,51,3= 48750 т.
Эксплуатационные потери слагаются из
потерь в целиках (межучастковый,
межгоризонтный, над откаточным штреком

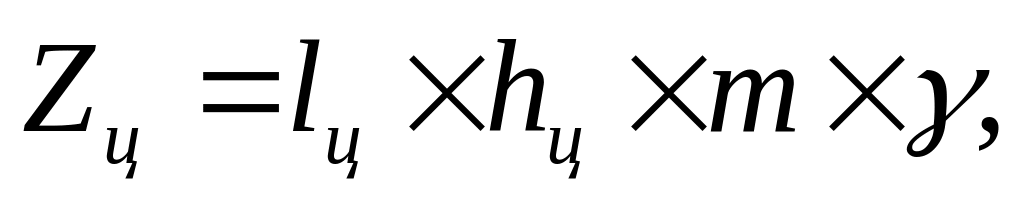

и т.д.) Потери каждого определяются из
выражения:
(1.2)
где Lц – длина целика по простиранию, м;
hц – ширина целика, м; m – мощность пласта, м;
γ – средняя плотность угля, т/м³.
Все расчеты эксплуатационных потерь сводятся в таблицу 1.4.
Таблица 1.4 – Эксплуатационные потери
Наименование целика |
Длина целика, м |
Ширина целика, м |
Мощность пласта, м |
Средняя плотность угля, т/м³ |
Потери, т |
Межгоризонтный |
250 |
7 |
1,5 |
1,3 |
3413 |
Межучастковый |
10 |
100 |
1300 |
||
Над откаточным штреком |
250 |
5 |
2438 |
||
Итого |
|
|
|
|
7151 |

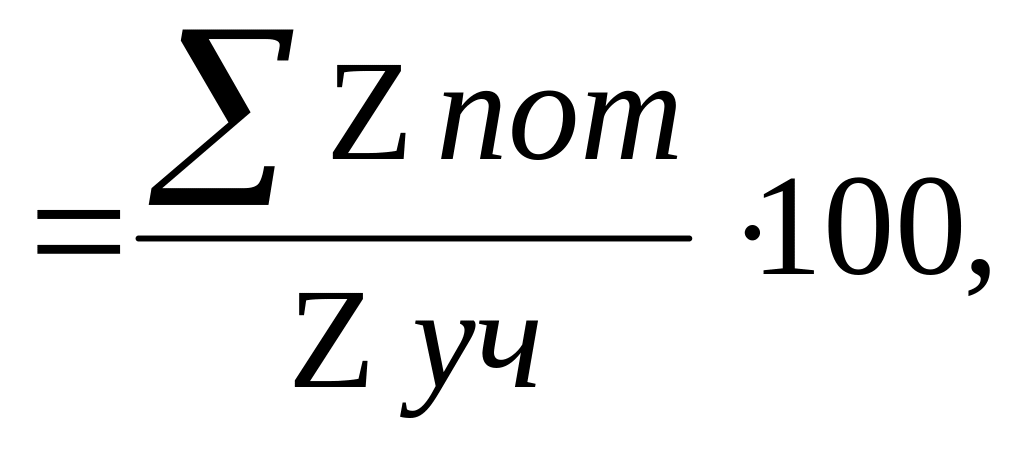

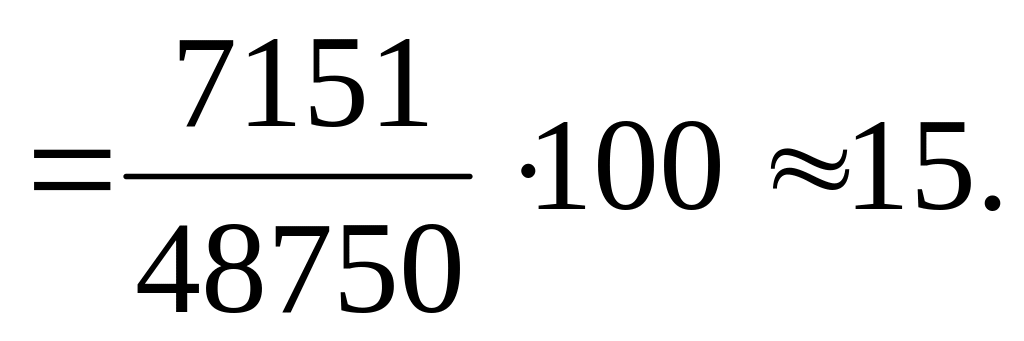

Процент эксплуатационных потерь по системе разработки от общих запасов выемочного участка определяется по формуле:
% потерь
% потерь
(1.3)
Потери по системе разработки составили 15 %.
1.6Определение производительности участка
Нагрузка на очистной забой, т/сут, оборудованный механизированным комплексом, определяется из выражения:
Для комбайнов работающих по односторонней схеме:
т,
(1.4)
где Тсм – длительность смены, мин;
tпз – время на подготовительно-заключительные операции, 20-25 мин;
nсм – число смен по добыче угля в сутки;
tко – продолжительность концевых операций цикл, 15-20 мин;
nц – число циклов в сутки.

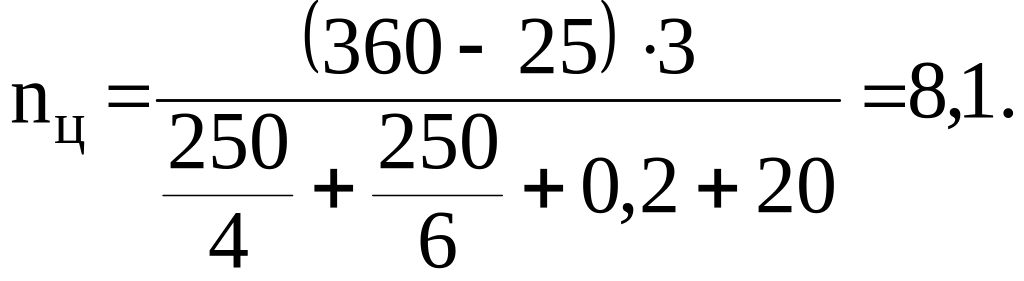

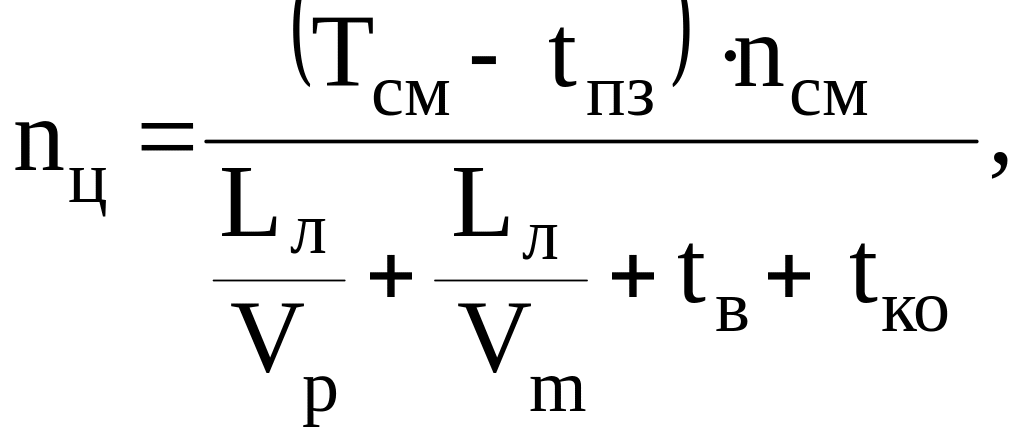

Число циклов в сутки рассчитывается по формуле:
(1.5)
где Lл – длина очистного забоя, м;
kн – коэффициент эксплуатационной надежности механизированного
комплекса;
(1.6)
где kк – коэффициент готовности комбайна, kк = 0,97;
kкр – коэффициент готовности крепи, kкр = 0,93;
kкз – коэффициент готовности забойного конвейера, kкз = 0,94;
kп – коэффициент готовности крепи сопряжения и перегружателя, kп = 0,94;
nк – число конвейеров на конвейерном штреке;
kлк – коэффициент готовности конвейеров на конвейерном штреке, kлк = 0,91;
r – ширина захвата очистного комбайна, м;
m – вынимаемая мощность пласта, м;
– средняя плотность угля, т\м3;
с – коэффициент извлечения угля, с = 0,95 ÷ 0,98;
Vm – маневровая скорость очистного комбайна, м/мин;
tв – удельные затраты времени на вспомогательные операции,
отнесенные к одному метру машинной лавы, tв = 0,2 – 0,3 мин/м;
Vр – рабочая скорость подачи очистного комбайна, м/мин.
Средняя скорость передвижки крепи вычисляется из формулы:
Vкр=k·kп·Vрасч., м/мин, Vкр=1,5·0,92·0,9 = 1,24 м/мин, (1.7)
где Vрасч – средняя скорость передвижки крепи, м/мин;
k – коэффициент, учитывающий порядок передвижки секций крепи
(k = 1,5 при общей передвижке секций крепи);
kп – коэффициент, учитывающий соотношение кровли и почвы пласта,
(kп = 0,92).

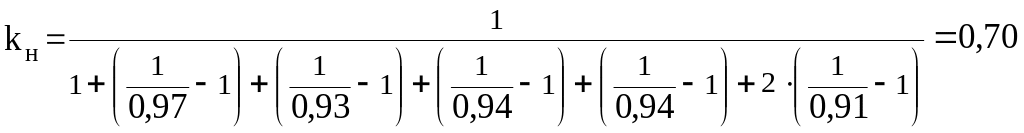

Коэффициент эксплуатационной надежности механизированного комплекса вычисляется по формуле:
.
Тогда
