3.2Расчет осветительной сети

_{Расчет осветительной сети сводится к выбору мощности трансформатора и сечения кабелей магистральных линий.}

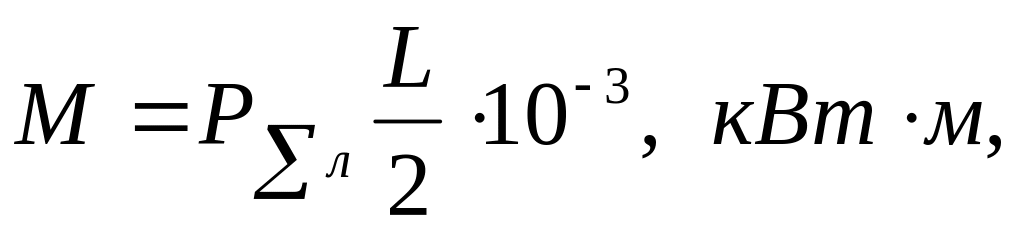

_{Момент нагрузки для линий с равномерно распределенной нагрузкой определится по формуле:}

_(3.1)

_{где L – протяженность осветительной сети, L = 100 м;}

_{РΣл – суммарная мощность всех ламп, Вт: РΣл = 6·20 = 120 Вт.}

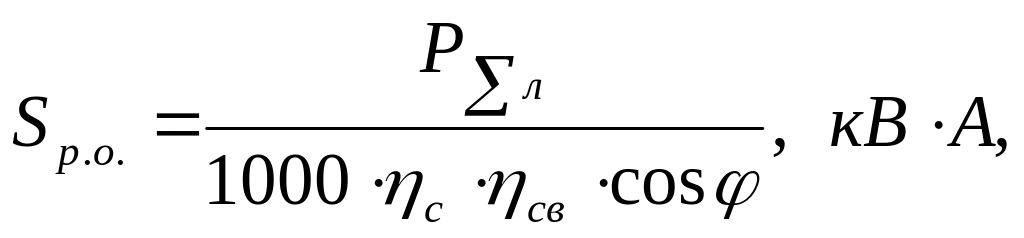

_{Расчетная мощность осветительного трансформатора или пускового агрегата, используемого в качестве источника питания осветительной сети, определится по формуле: (3.2)}

_{где ηс – КПД сети, 0,92 – 0,95; ηсв – КПД светильника, 0,85;}

cos φ – коэффициент мощности светильника, 0,5.

Сечение жилы магистрального осветительного кабеля определяется как:

_(3.3)

_{где С – коэффициент, значение которого для трехфазной линии при}

_{равномерной нагрузке принимается равным 8,5;}

_{ΔU – нормируемая потеря напряжения в осветительной сети, 4,0%.}

_{Принимается кабель КОГЭШ-3х4+1х4+1х4.}

3.3 Расчет и выбор трансформаторных подстанций пупп№1 и №2

Определение электрических нагрузок в низковольтных сетях шахты для выбора и проверки ПУПП, кабельной сети, защитной и коммутационной аппаратуры ведется на основе использования коэффициента спроса. Под коэффициентом спроса понимается отношение усредненной (как правило, за тридцать минут) максимальной нагрузки группы потребителей к сумме номинальных мощностей потребителей этой группы.

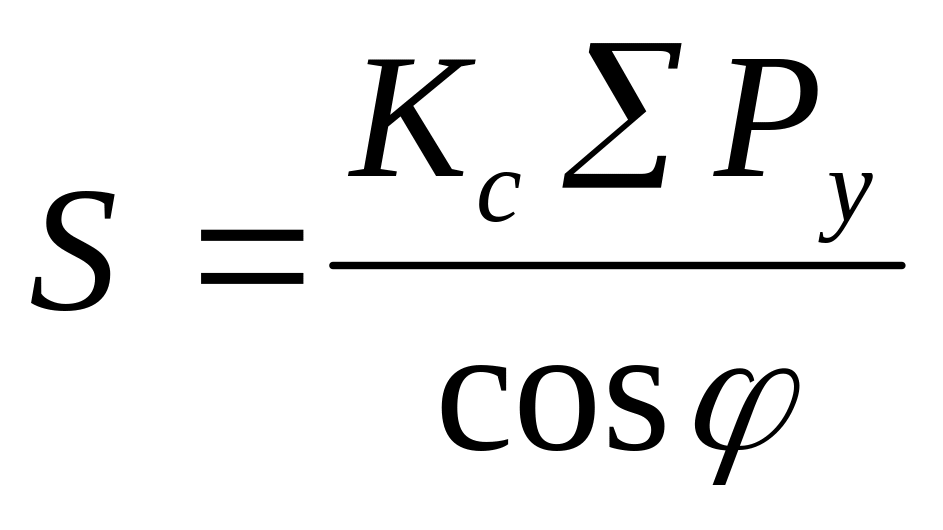

Расчетная мощность ПУПП определяется по формуле: , (3.4)

где – коэффициент спроса;

– суммарная установленная мощность электроприемников участка

(без учета резервных), кВт, = 206 кВт;

– условный средневзвешенный коэффициент мощности, для

группы электроприемников очистных и подготовительных забоев, .

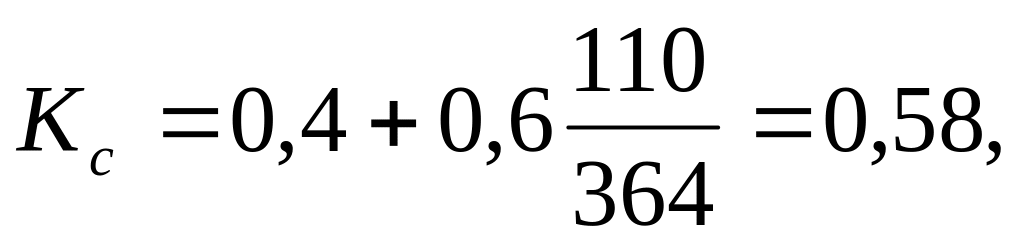

Коэффициент спроса определяется по следующей формуле:

_(3.5)

где P_н.к – номинальная мощность наиболее крупного электродвигателя в

группе, кВт, P_н.к=105 кВт.

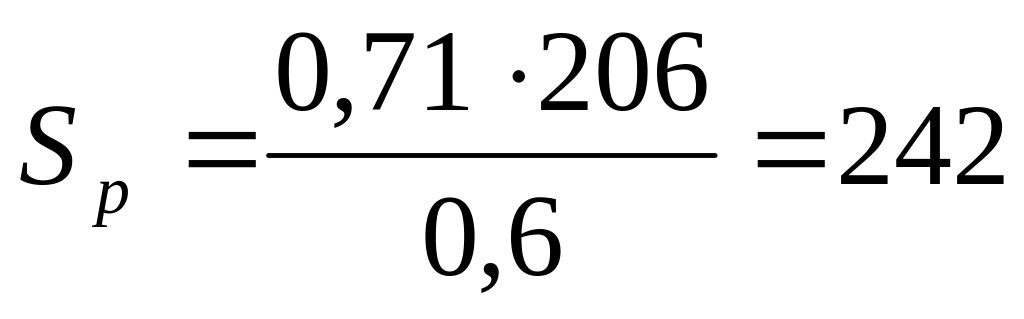

, кВ·А.

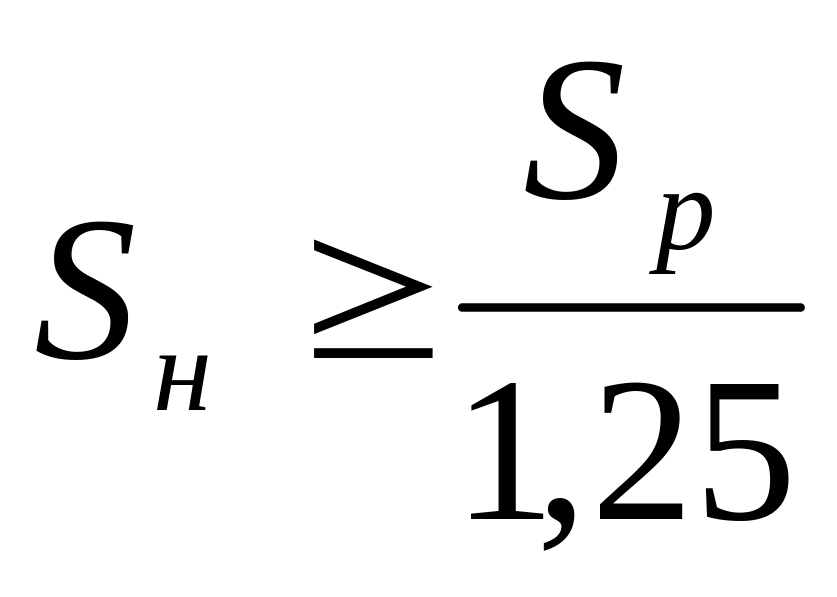

По расчетной мощности выбирается ПУПП, которая должна удовлетворять условию: , (3.6)

где 1,25 – коэффициент, учитывающий нагрузочную способность

участкового трансформатора и его использование по мощности.

кВ·А, .

Выбираем ПУПП-1 типа КТСВП-250/6-0,69-УХЛ5-ВВ, согласно

[1, с. 382]. Техническая характеристика выбранных подстанций представлена в таблице 3.2.

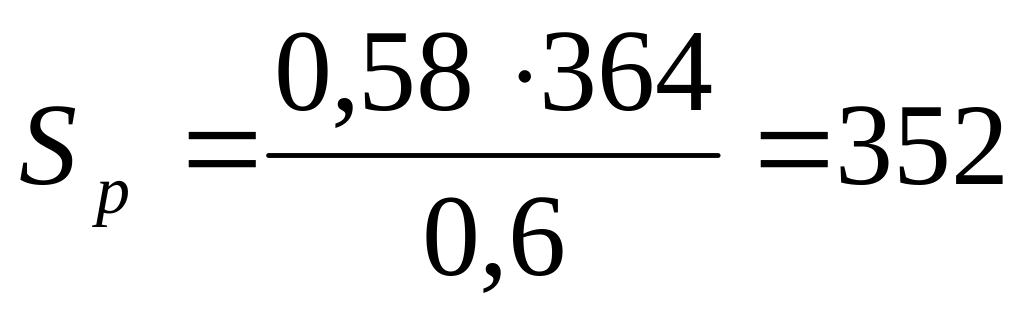

Выбор ПУПП №2: кВ·А.

кВА,

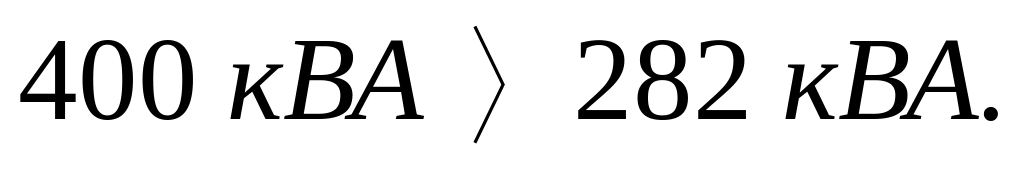

Выбираем ПУПП-2 типа КТСВП-400/6-0,69-УХЛ5-ВВ, согласно[1, с. 382].

Таблица 3.2 – Техническая характеристика выбранных подстанций

Параметры	КТСВП-400/6-0,69	КТСВП-250/6-0,69
Номинальная мощность, кВ·А	400	250
Номинальное напряжение, В первичное вторичное	6000±5% 690	6000±5% 690

Продолжение таблицы 3.2

Параметры	КТСВП-400/6-0,69	КТСВП-250/6-0,69
Схема и группа соединения обмоток	У/У-0
Напряжение короткого замыкания, %	3,5	3,5
Ток холостого хода, %	2,2	3,5
Потери короткого замыкания при , Вт	3700	2490
Потери холостого хода, Вт	2180	1590
