2. Построение графиков на 1 этапе

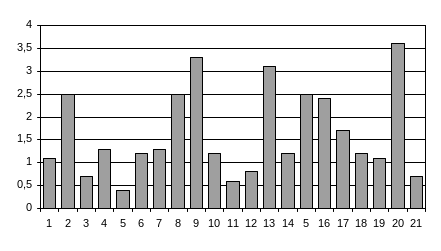

2 .1. Пример построения графика уровней значимости отдельных последствий и их классов приведен на рис. 16

Рис. 16. Уровни значимости отдельных последствий и их классов

2 .2. Стабильности уровней значимости отдельных последствий и их классов (рис. 17)

Рис. 17. Стабильности уровней значимости отдельных последствий и их классов.

2.3 Построение гистограмм плотности распределения значимости каждого последствия (рис. 18).

Рис. 18. Гистограмма плотности распределения значимости первого последствия

2.4. При необходимости могут быть выведены графики значимости последствий для отдельных тестируемых, а также соответствующих уровней значимости последствий по классам (рис. 19).

Рис. 19. Уровни значимости последствий и их классов для 1-го тестируемого

3. Алгоритм расчета показателей на 2 этапе

На 2 этапе показатели рассчитываются для:

 двух типов целей при принятии решений:

1 тип  решение принимается в личных целях;

2 тип  решение принимается в общественных или служебных целях.

 трех вариантов вероятности наступления последствий (р):

p < 0.1;

p близка к 0.5;

р > 0.9.

3.1 Уровень готовности к риску тестируемой категории лиц при l-м типе целей и t-м варианте вероятности наступления событий для каждого i-го последствия:

m_lt(i) = ,

где Г_lti(j)  готовность к риску при i-м последствии, l-м типе целей и t-м варианте наступления последствий по оценке j-го тестируемого (берется из столбцов 4  9 таблицы).

Ддя анализа уровня готовности к риску весь возможный интервал значений показателя m_lt(i) разбивается на 3 подкласса при каждом варианте значений вероятности наступления событий р:

m_l1(i)  (0, 0.35]  минимальная готовность к риску;

m_l1(i)  (0.35, 0.7]  средняя готовность к риску;

m_l1(i)  (0.7, 1]  максимальная готовность к риску;

m_l2(i)  (0, 0.25]  минимальная готовность к риску;

m_l2(i)  (0.25, 0.5]  средняя готовность к риску;

m_l2(i)  (0.5, 1]  максимальная готовность к риску;

m_l3(i)  (0, 0.15]  минимальная готовность к риску;

m_l3(i)  (0.15, 0.3]  средняя готовность к риску;

m_l3(i)  (0.3, 1]  максимальная готовность к риску;

3.2 Матрица коэффициентов корреляции Спирмана между уровнями значимости последствий m(i) и уровнями готовности к риску m_lt(i):

R11	R12	R13
R21	R22	R23

где R_lt  значение коэффициента корреляции при l-м типе целей и t-м варианте значения вероятности наступления последствий.

Значение R_lt рассчитывается по формуле:

,

где R[m(i)]  ранг уровня значимости i-го последствия; R[m_lt(i)]  ранг уровня готовности к риску при i-м последствии.

3.3 Уровень готовности к риску по классам последствий:

m_lt1 = ; m_lt2 = ; m_lt3 = ; m_lt4 = ; m_lt5 = .

Классы уровня готовности к риску в данном случае такие же, как и для показателей m_lt(i).

3.4 Уровень готовности к риску с учетом значимости последствий:

.

3.5 Уровни готовности к риску по классам последствий, с учетом значимости последствий:

; ; ; ; .

Подклассы уровней готовности при этом будут следующими:

m_l1(i), m_l1k(i)  (0, 0.21]  минимальная готовность к риску;

 (0.21, 0.56]  средняя готовность к риску;

 (0.56, 1]  максимальная готовность к риску;

 (0, 0.15]  минимальная готовность к риску;

 (0.15, 0.4]  средняя готовность к риску;

 (0.4, 1]  максимальная готовность к риску;

 (0, 0.09]  минимальная готовность к риску;

 (0.09, 0.24]  средняя готовность к риску;

 (0.24, 1]  максимальная готовность к риску;

3.6 Уровни готовности к риску по классам последствий с учетом их значимости для каждого j-го тестируемого:

m_lt1^(j) = ; m_lt2^(j) = ; m_lt3^(j) = ;

m_lt4^(j) = ; m_lt5^(j) = .

Данные показатели рассчитываются для каждого типа целей (l = 1, 2) и каждого варианта наступления последствий (t = 1, 2, 3).

3.7 Показатели соотношения уровня готовности к риску при личных и служебных целях:

m_t(i) = m_1t(i)  m_2t(i).

3.8 Интегральный показатель уровня готовности к риску для j-го тестируемого при личных или служебных целях (l=1,2) и каждого варианта наступления последствий (t=1,2,3):

= .
