2 Содержание курсовой работы
2.1 Содержание расчетно-пояснительной записки
Расчетно-пояснительная записка должна содержать следующие разделы.
Введение.
1 Описание принципа действия системы управления для автомобиля (трактора).
2 Анализ вариантов технических решений системы управления.
3 Разработка схемы электрической принципиальной блока управления.
3.1 Описание алгоритма работы системы управления (схема алгоритма управления и временные диаграммы работы).
3.2 Описание работы схемы электрической принципиальной.
3.3 Расчет и выбор элементов схемы.
3.3.1 Описание элементной базы, на которой реализована система управления (описание примененных микросхем).
3.3.2 Описание условий выбора элементной базы (всех полупроводниковых элементов системы управления).
3.3.3 Расчет и выбор элементов системы управления.
3.3.4 Тепловой расчет силового элемента.
4 Моделирование системы управления.
5 Разработка методики наладки системы управления согласно схеме электрической принципиальной и временных диаграмм.
Заключение.
Список литературы.
Приложения.
2.2 Содержание графической части
Лист 1 – Модель системы управления и временные диаграммы работы (формат А1 или А2).
Лист 2 – Схема электрическая принципиальная системы управления (формат А1 или А2).
Проектная документация – Перечень элементов (формат А4).
3 Задания на курсовую работу
Каждому студенту выдается задание на курсовую работу в соответствии с номером варианта, который определяет руководитель курсовой работы.
Варианты заданий на проектирование представлены в таблице 3.
Таблица 3 – Варианты заданий на проектирование
Номер варианта |
Рисунок |
Номер варианта |
Рисунок |
Номер варианта |
Рисунок |
1 |
1 |
11 |
11 |
21 |
21 |
2 |
2 |
12 |
12 |
22 |
22 |
3 |
3 |
13 |
13 |
23 |
23 |
4 |
4 |
14 |
14 |
24 |
24 |
5 |
5 |
15 |
15 |
25 |
25 |
6 |
6 |
16 |
16 |
26 |
26 |
7 |
7 |
17 |
17 |
27 |
27 |
8 |
8 |
18 |
18 |
28 |
Специальный |
9 |
9 |
19 |
19 |
29 |
Специальный |
10 |
10 |
20 |
20 |
30 |
Специальный |
Задания на проектирование

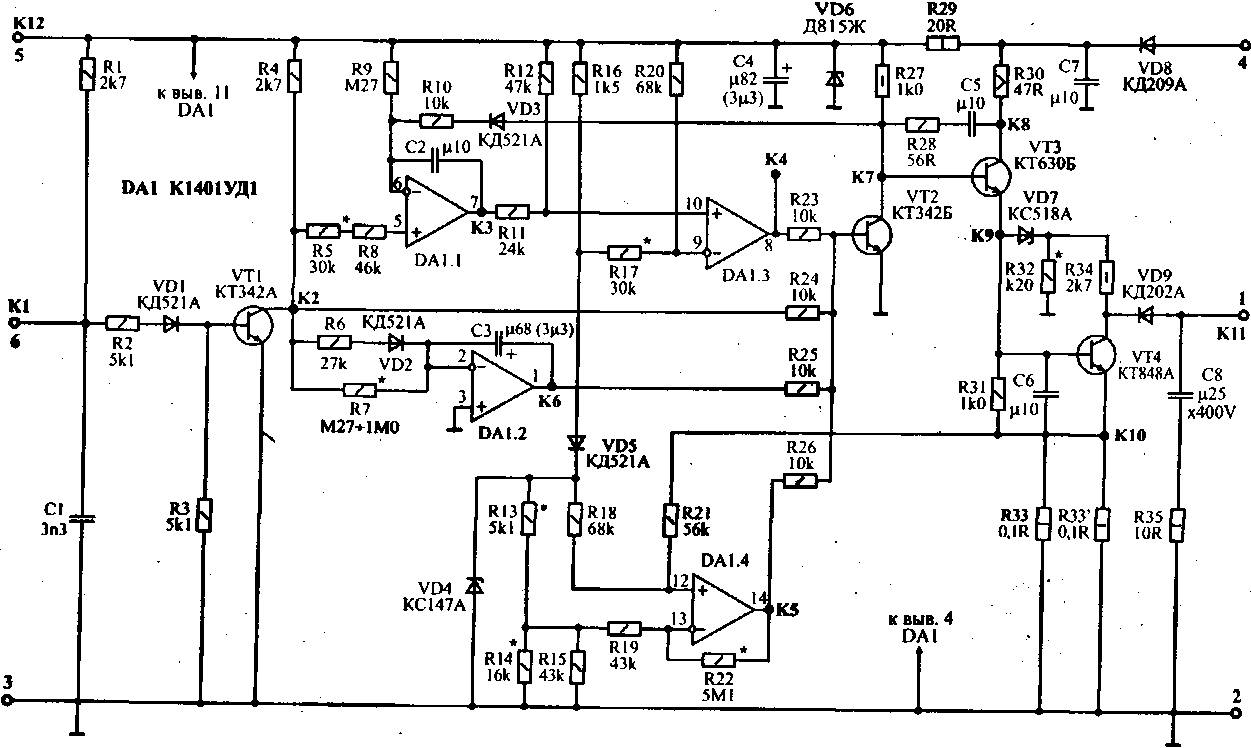

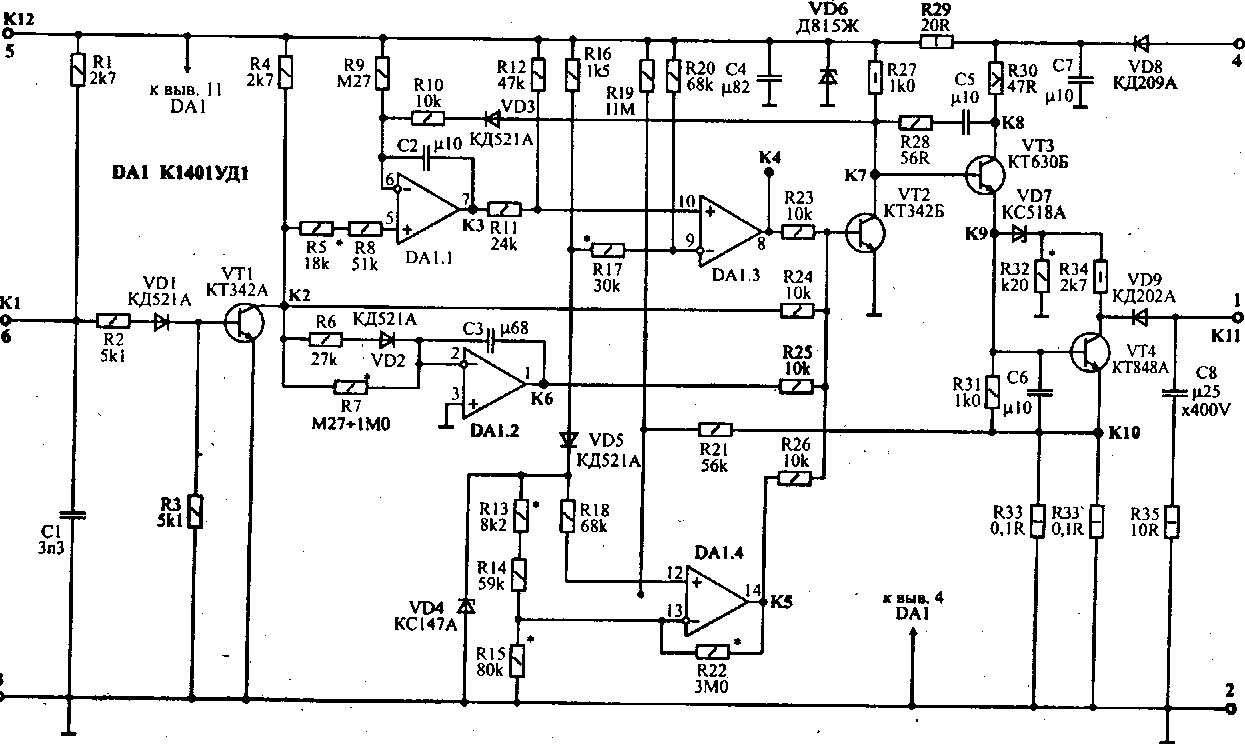

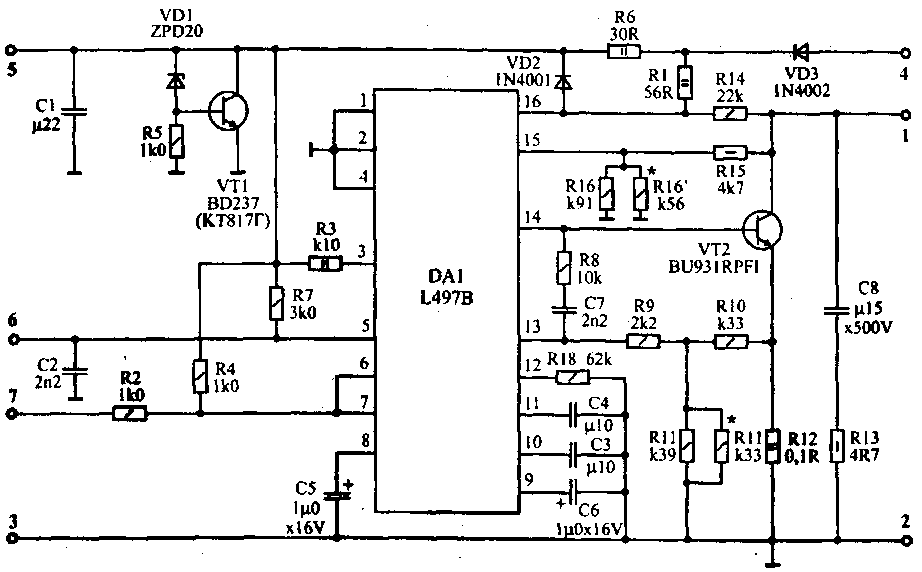

Рисунок 1 – Принципиальная схема коммутатора 13.3734-01

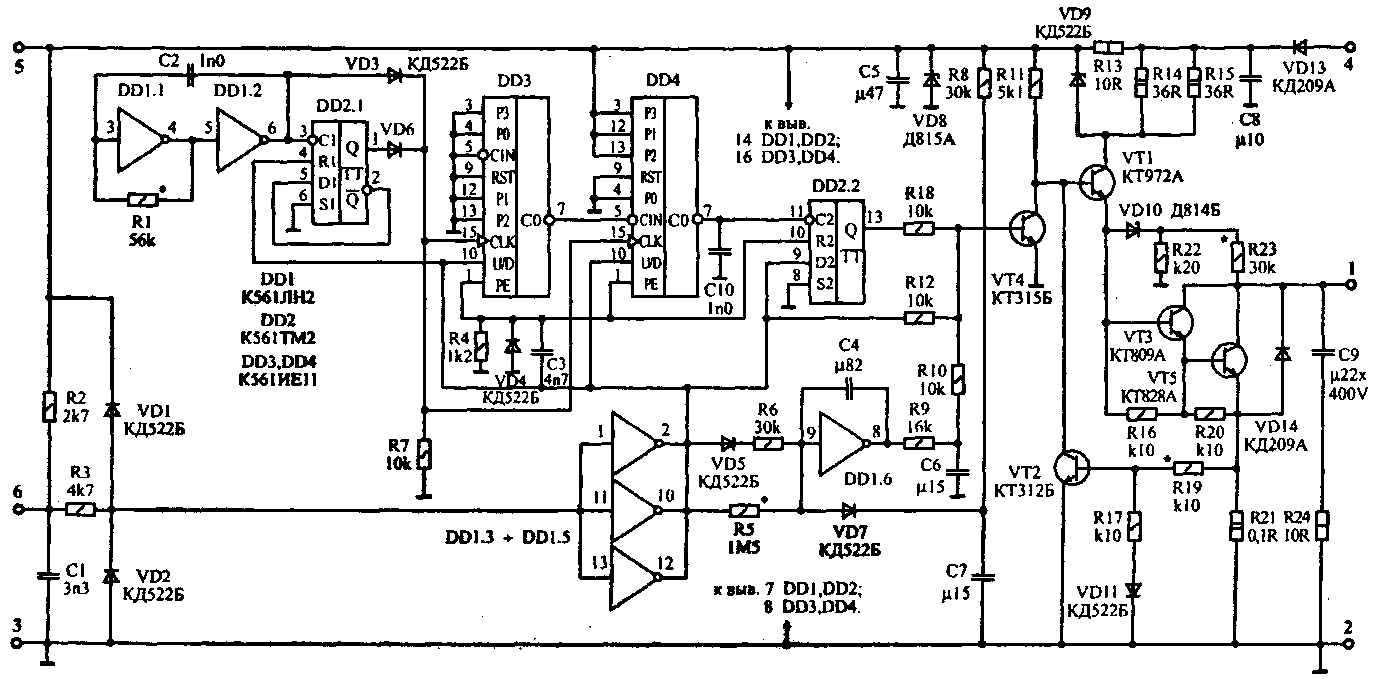

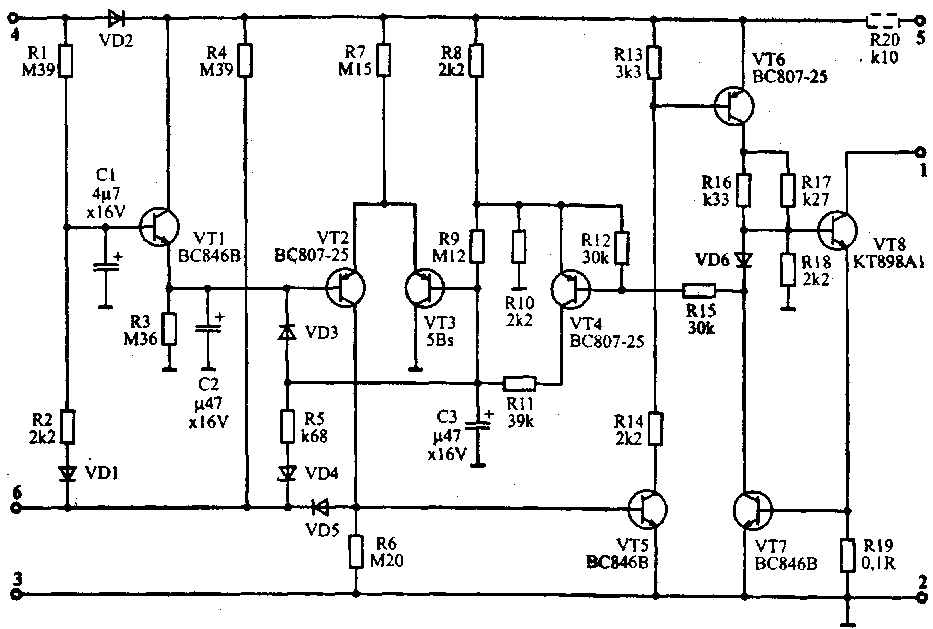

Рисунок 2 – Принципиальная схема коммутатора 13.3734

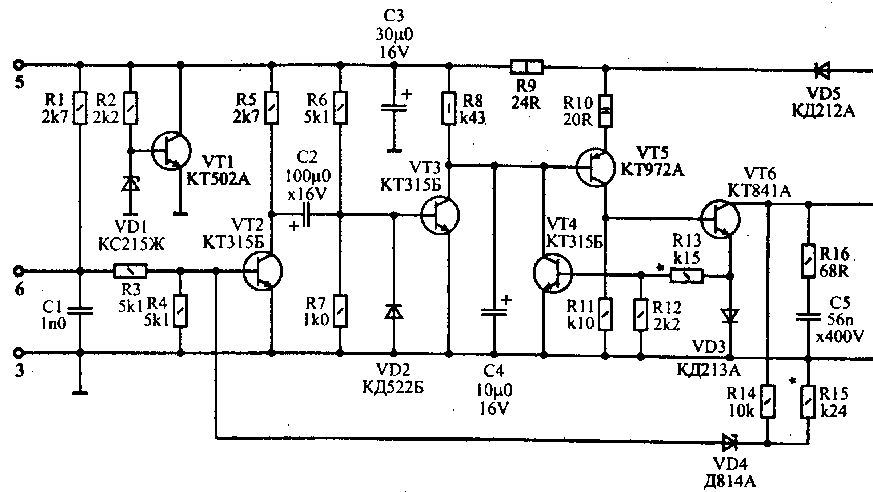

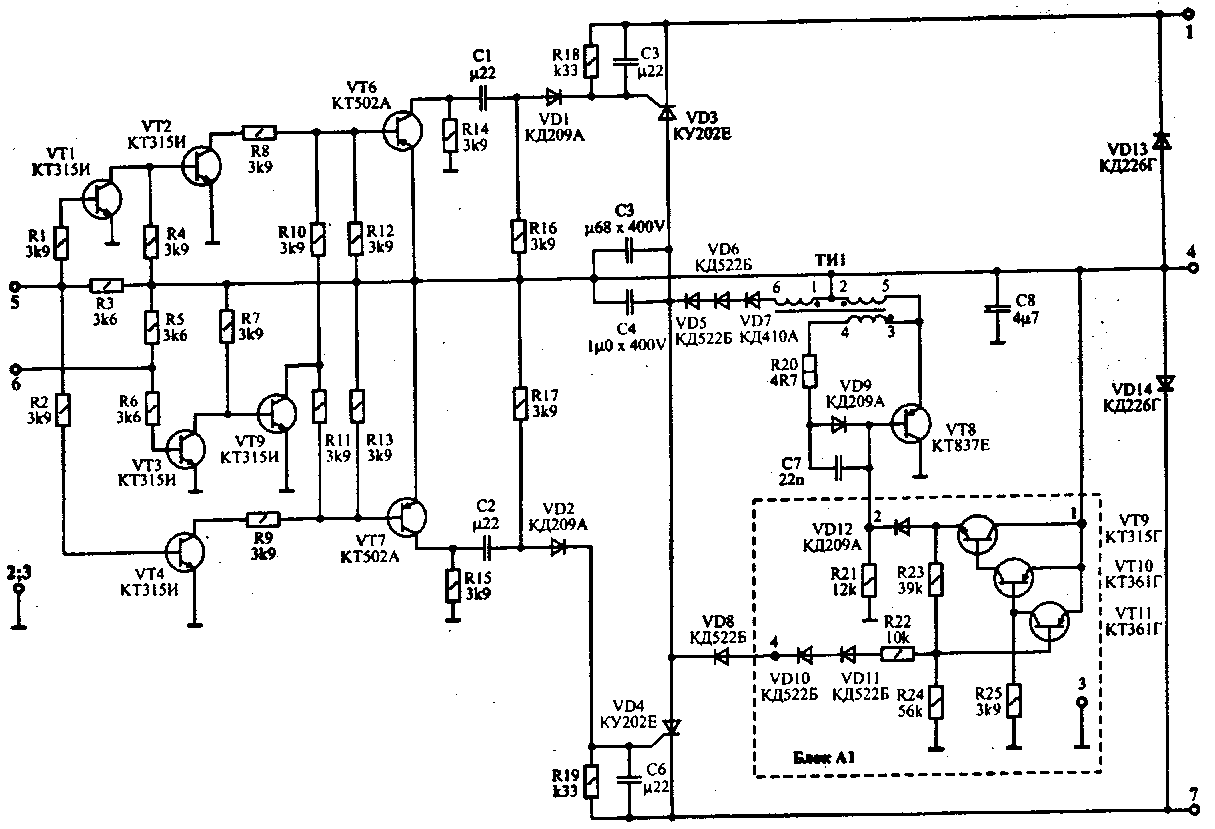

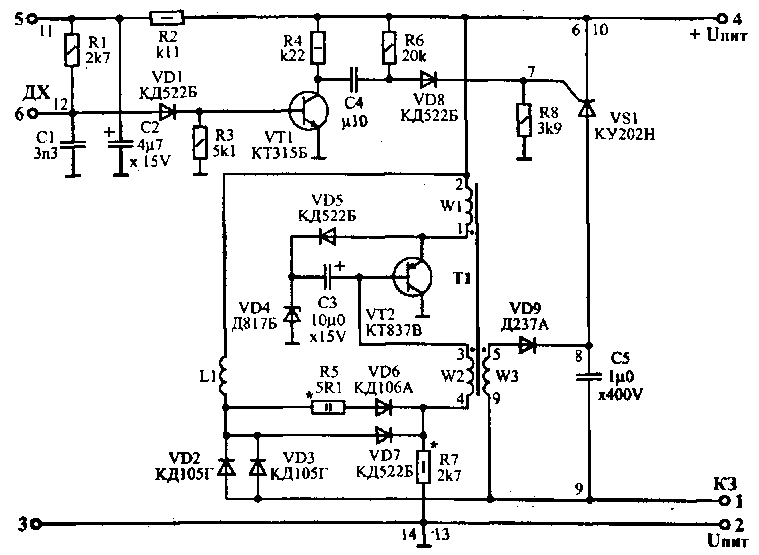

Рисунок 3 – Принципиальная схема коммутатора 131.3734

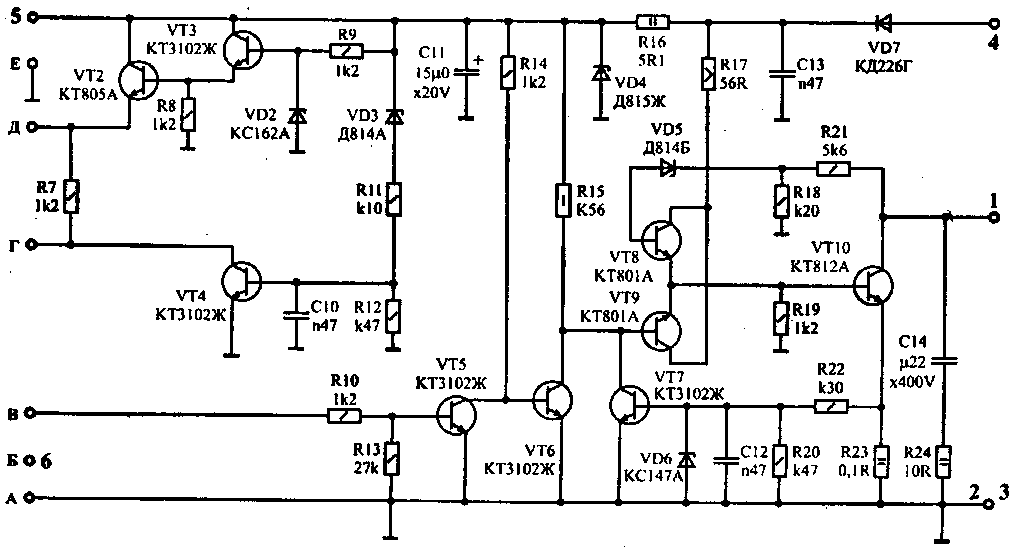

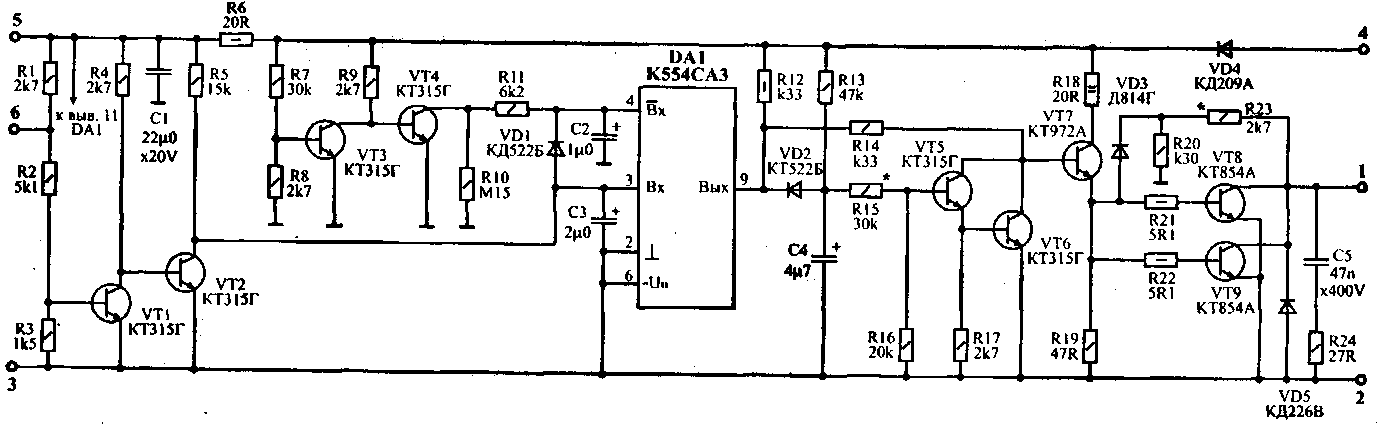

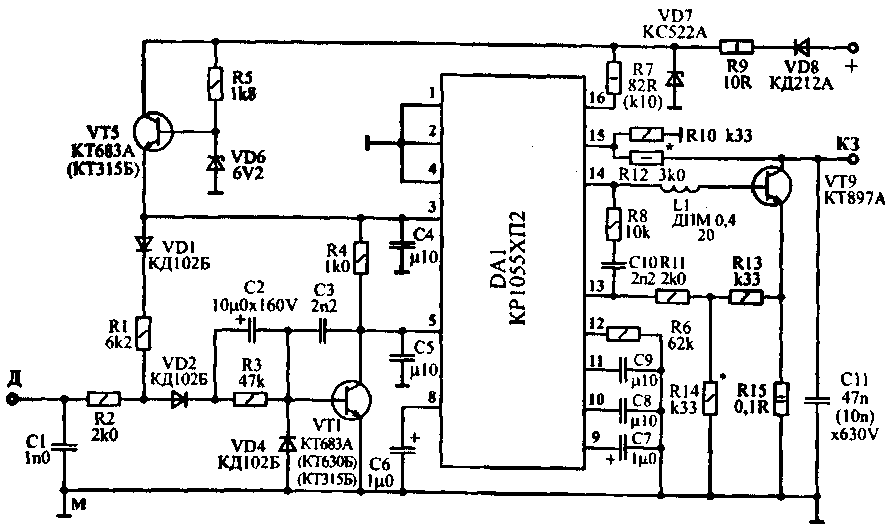

Рисунок 4 – Принципиальная схема коммутаторов 90.3734,131.3734

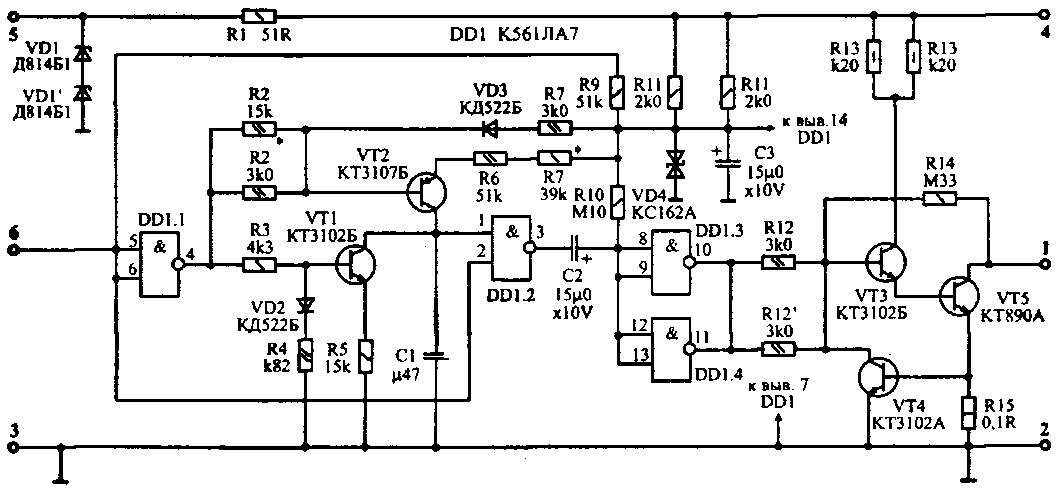

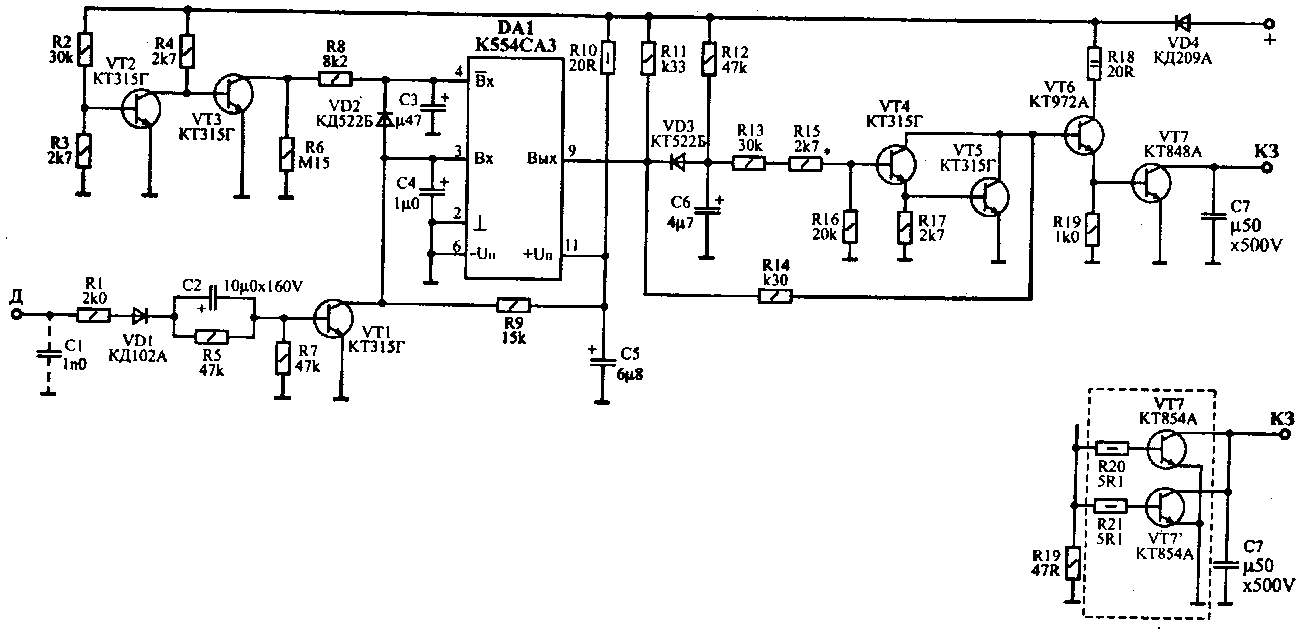

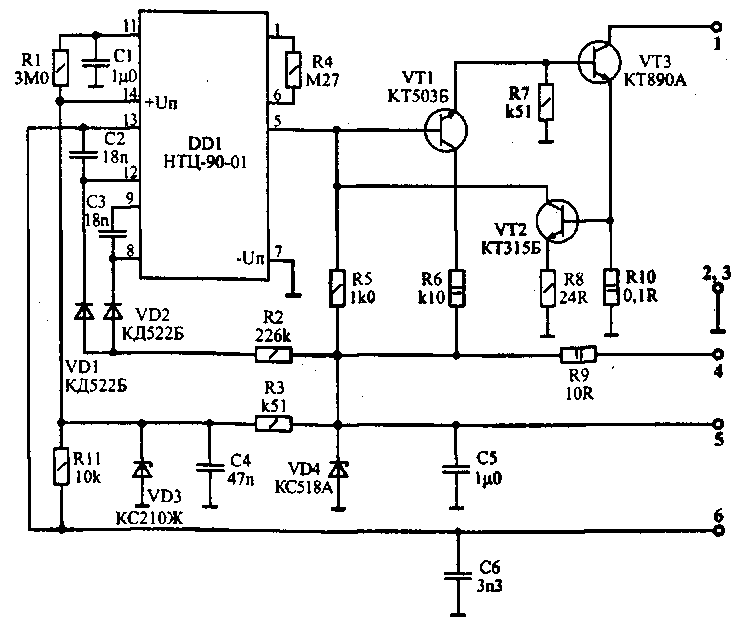

Рисунок 5 – Принципиальная схема коммутатора 13-3734 на микросхеме К554САЗА (в прямоугольнике показано подключение двух транзисторов, вместо одного составного VT7)

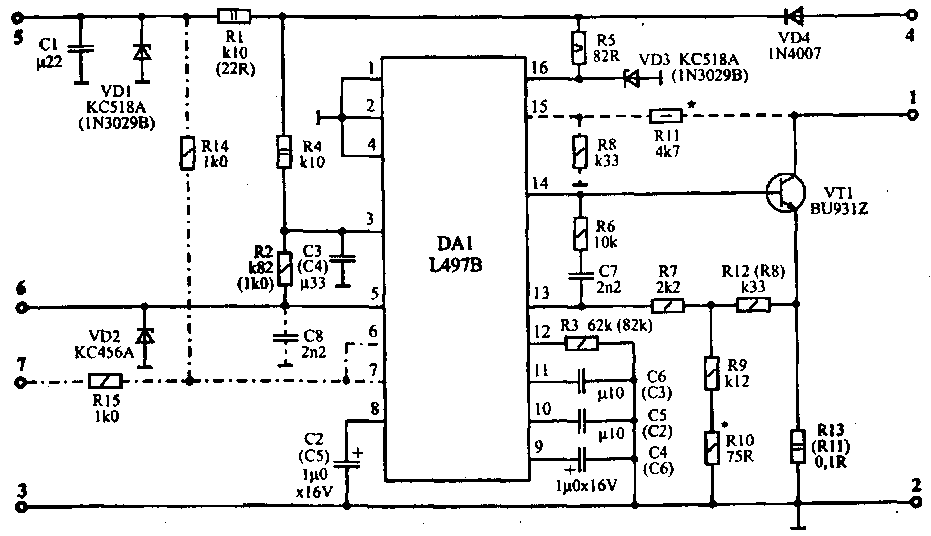

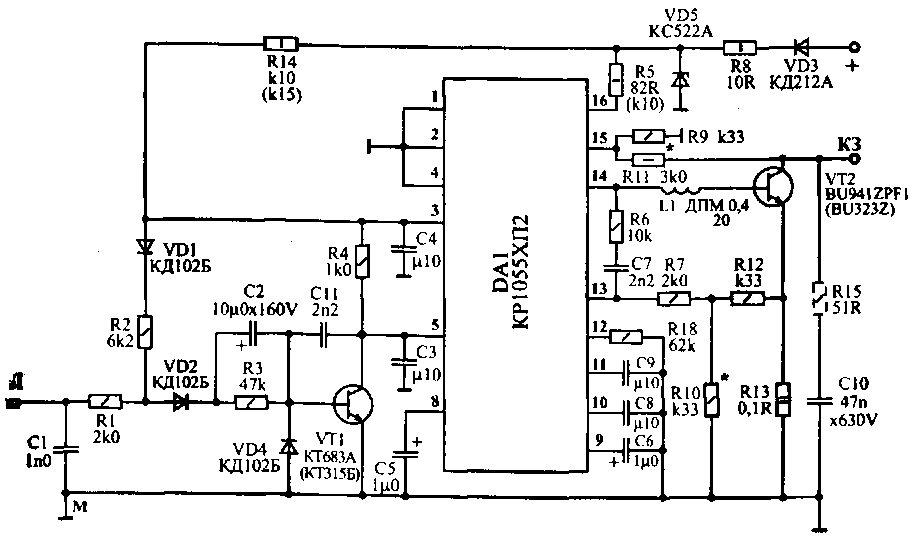

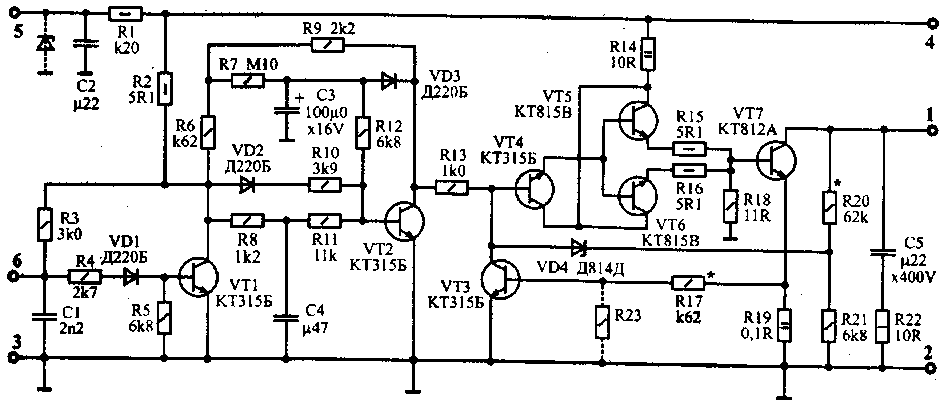

Рисунок 6 – Принципиальная схема коммутатора 36.3734

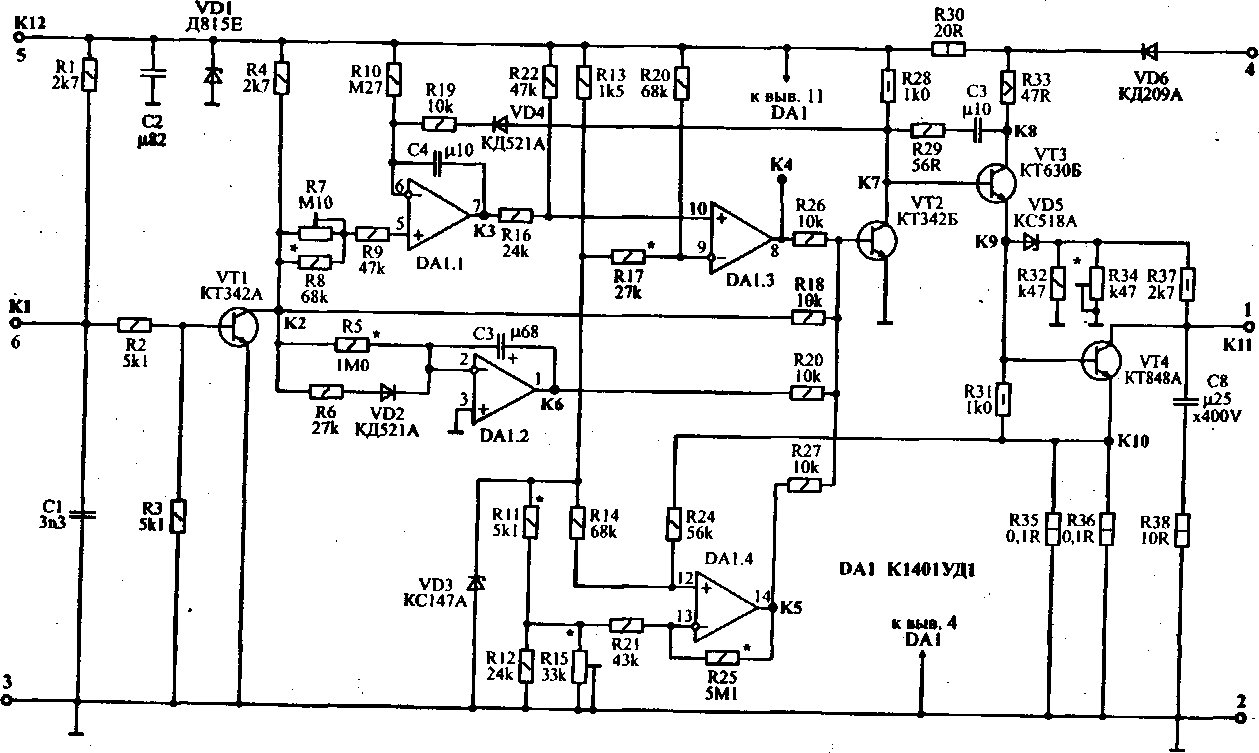

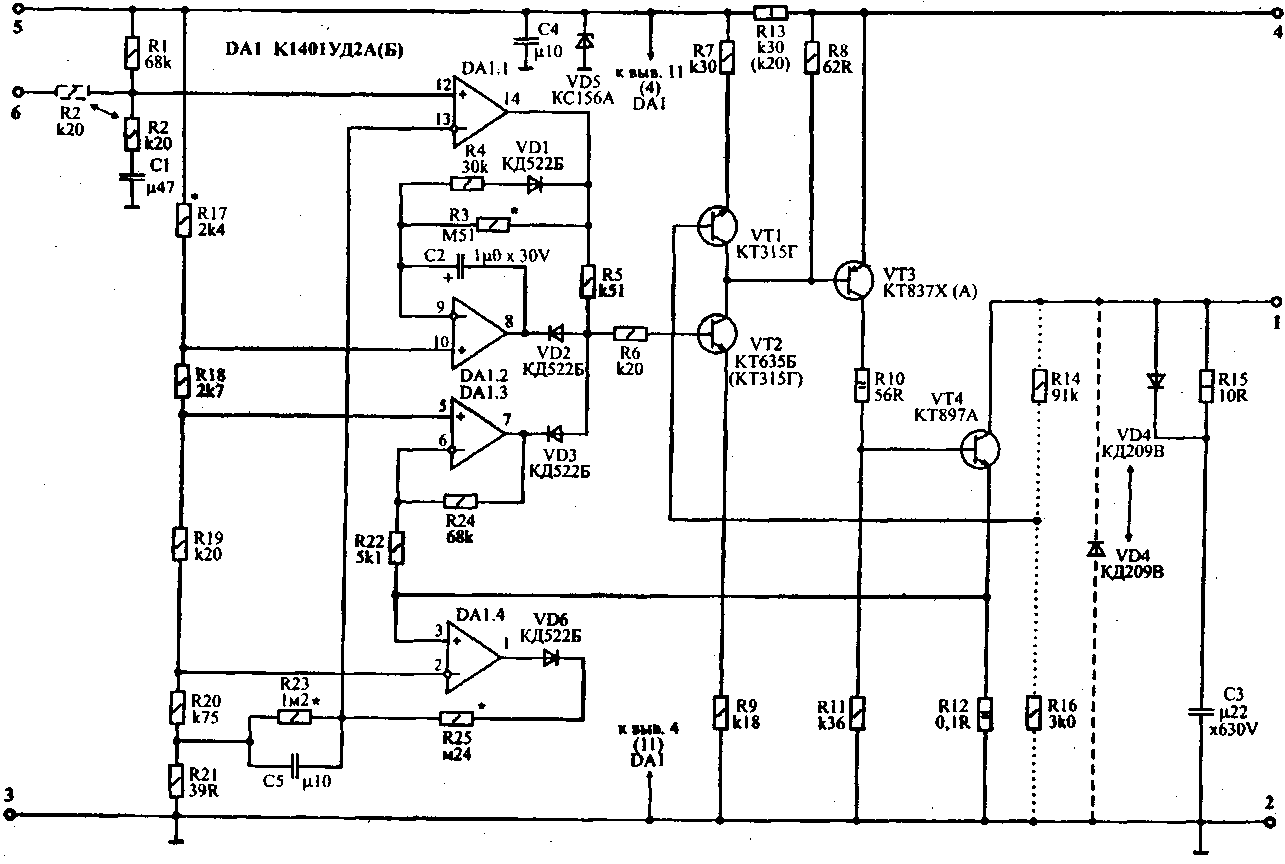

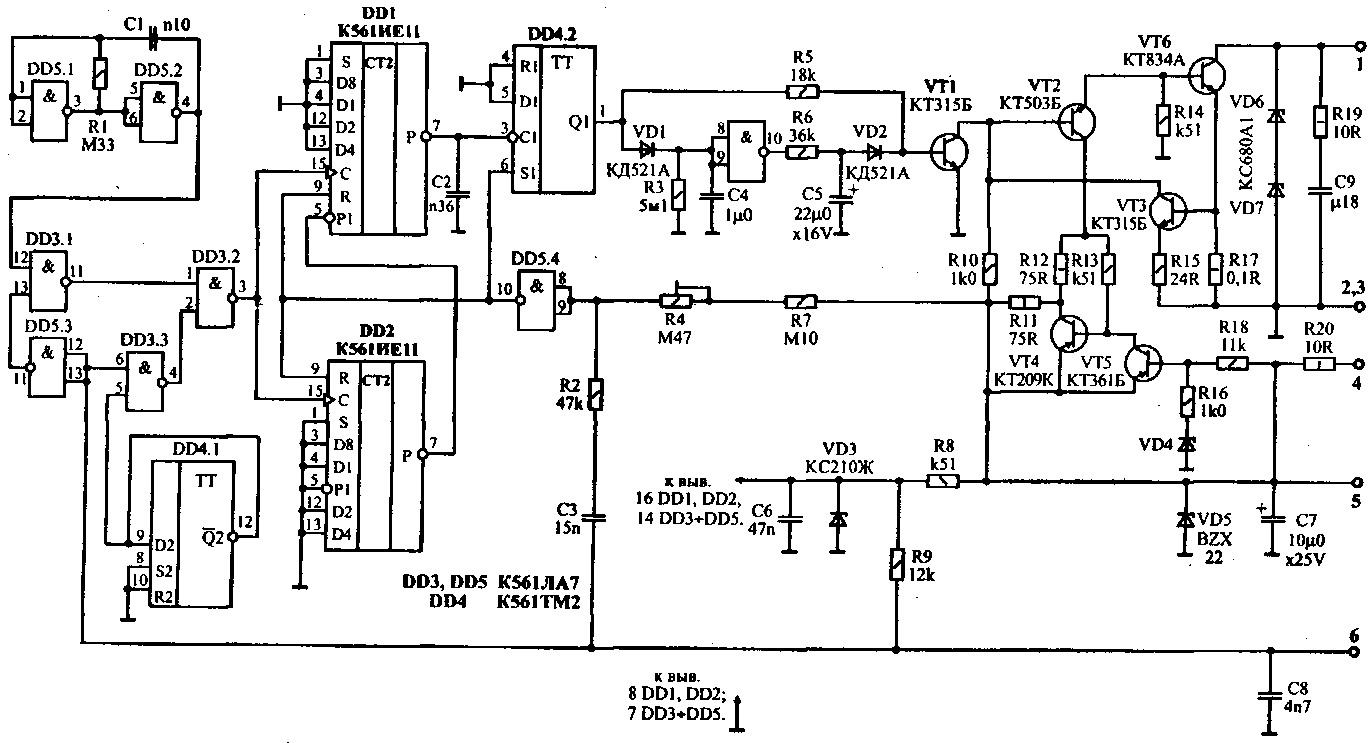

Рисунок 7 – Принципиальная схема коммутатора электронного «Вымпел» (АРР 3.212.008 ТУ) – аналога 36 3734

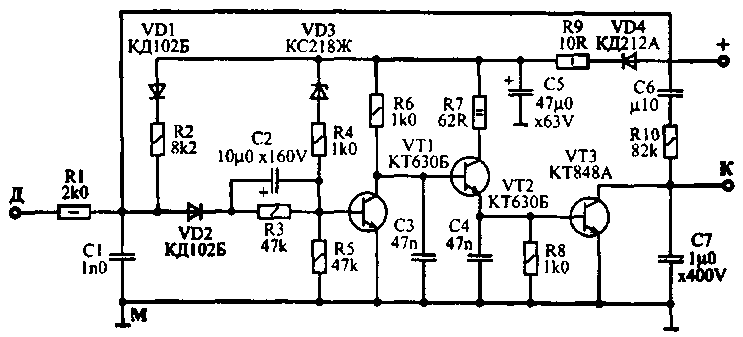

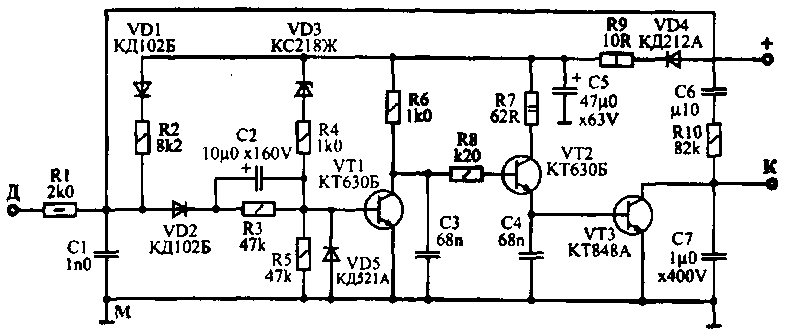

Рисунок 8 – Принципиальная схема коммутатора М36.3734
Рисунок 9 – Принципиальная схема коммутаторов 78.3734 и 72.3734 (нумерация деталей выполнена согласно маркировке на заводской плате коммутатора 78.3734 - ВЖРИ.465211.001 ТУ)
Рисунок 10 – Принципиальная схема коммутаторов 78.3734 – в маленьком корпусе и 3620.3734 (нумерация деталей выполнена согласно маркировке на заводской плате коммутатора 78.3734 – ВЖРИ.465211.001 ТУ)
Рисунок 11 – Принципиальная схема коммутатора К*А*Е
Рисунок 12 – Принципиальная схема коммутатора 2108-3734910-20
Рисунок 13 – Принципиальная схема коммутатора 3620.3734, семиштырьковый
Рисунок 14 – Принципиальная схема коммутаторов 3620.3734, 3640.3734, 953734,036.3734, ЕКЗ-03, ЭК-2, ФМ3001, MTR-01
Рисунок 15 – Коммутатор 3620.3734
Рисунок 16 – Принципиальная схема коммутатора ЭКЗ-01
Рисунок 17 – Принципиальная схема коммутатора ЦКЗ-1
Рисунок 18 – Принципиальная схема коммутатора ЦКЗ-03
Рисунок 19 – Принципиальная схема коммутаторов ЦКЗ-1М («commutator Logic») и ELF-80

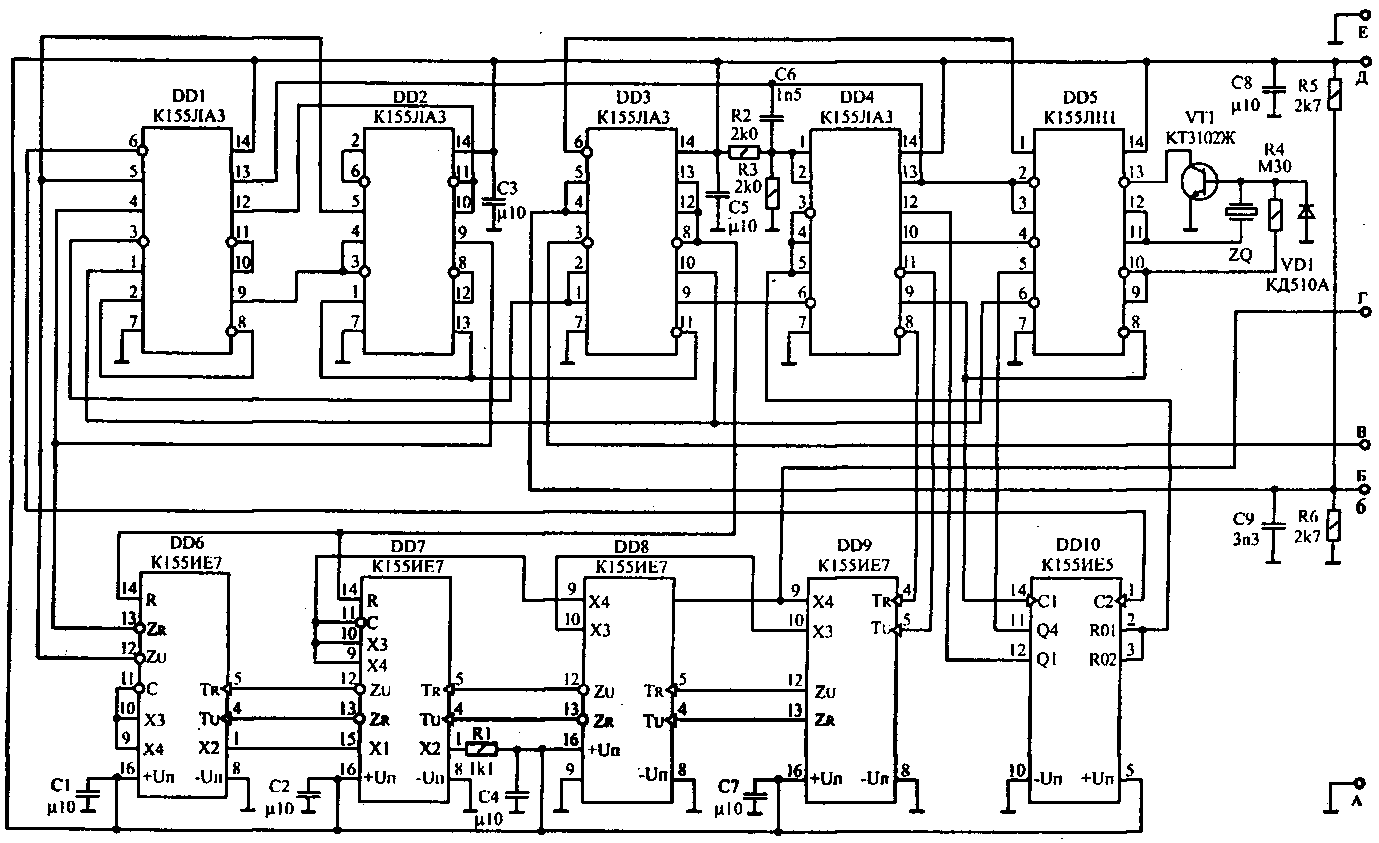

Рисунок 20 – Принципиальная схема платы управления коммутатора на микросхемах 155 серии
Рисунок 21 – Принципиальная схема силовой платы коммутатора на микросхемах 155 серии
Рисунок 22 – Принципиальная схема коммутатора 84.3734
Рисунок 23 – Принципиальная схема коммутатора 76.3734 на транзисторах
Рисунок 24 – Принципиальная схема электронного коммутатора 3620.3734 на транзисторах
Рисунок 25 – Принципиальная схема коммутатора на транзисторах
Рисунок 26 – Принципиальная схема коммутатора СЭЗ-1
Рисунок 27 – Принципиальная схема двухканального коммутатора на тиристорах КЕ-50-2
