2. Анимация графиков

Для анимации графиков применяется встроенная системная переменная FRAME.

Для этого ее необходимо ввести формулу, Присвоить ей начальное и конечное значение.

На основе заданной функции построить график

Последовательность действий:

1. Построить график на основе исходных данных. Он будет построен с использованием 0-го значения переменной FRAME

2. Tools (Инструменты)Animation(Анимация)Record(Запись). В рабочей области появляется окно записи анимации.

Рис.2.20 Рис. 2.21

3. Выделить с помощью мыши область документа, которая будет включена в область анимации

4. В окне записи анимации установить начальное значение переменной FRAME (поле From) и конечное значение переменной FRAME(поле To), а также скорость проигрывания анимации в кадрах за секунду. (поле At) - скорость воспроизведения.

5. Щелкнуть на кнопке Animation( Анимация). Это приведет к появлению еще одного окна, в котором можно проигрывать анимационный ролик.

Рис 2.22 Рис. 2.23

6. Созданный ролик можно сохранить в формате AVI с помощью команды Save As(Сохранить как).

7. Для воспроизведения сохраненной анимации выполнить: TOOLSAnimationPlayBack. В появившемся окне Play Animation нажимаем кнопку Меню Команд  Открыть(Open) В диалоговом окне «M Open AVI» выбрать нужный анимационный файл с расширением AVI

Рис. 2.24 Рис.2.24

Задание 3. Использование размерных переменных.

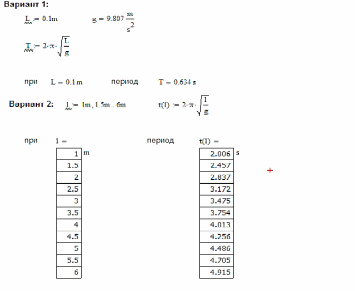

Задание: Вычислить период колебания математического маятника

Т- перид колебания

L –длина маятника

Задание 4. Операторы MathCad и их использование

Операторы используются в математической области и предназначены для выполнения различных операций над операндами. Они могут вводиться с клавиатуры, кнопками палитры инструментов, а также командами меню.

В среде Mathcad рассматриваются основные операторы:

- арифметические;

- векторов и матриц;

- вычислений;

- Булевы.

Рассмотрим их подробней.

Арифметические операторы

Арифметические операторы MathCAD реализуют обычные операции математики над операндами. В таблице 3.1 приведена панель арифметических операторов и их горячие клавиши для вызова их с клавиатуры.

Таблица 3.1.

Арифметические операторы MathCAD.

Операторы:		Горячие клавиши:
Панель Арифметика:	встроенные функции
	факториал	!
	мнимая единица	1i
	модуль переменной	|
	квадратный корень	\
	корень n-ой степени	[Ctrl]\
	функция ex	e^x
	pi (π)	p[Ctrl]g или [Ctrl][Shift]p
	смешанное число (целое с дробной частью)	[Ctrl][Shift]+
	сложение (+)	+
	вычитание (-)	-
	умножение (x)	*
	деление (/) запись дробью	/
	деление ( ) запись в строку	[Ctrl]/
	присваивание (:=)	:
	Вычисление (=)	=

Приведем пример использования арифметических операторов:
