Основные размеры, мм, электродвигателей единой серии 4а

Тип двига-теля	Габаритные размеры, мм				Установочные и присоединительные размеры, мм																Масса, кг
	l1	l2	H	D	l3	l4	l5	l6	d1	d2	d 3	b1	b2	b3	h	h1	h2	h3	h4	h5
4А80А	300	355	218	186	50	50	100	50	22	22	10	6	6	125	80	6	6	24,5	24,5	10	17,4
4А80В	320	375																			20,4
4А90L	350	402	243	208			125	56	24	24	10	8	8	140	90	7	7	27,0	27,0	11	28,7
4А100S	365	427	263	235	60	60	112	63	28	28	12			160	100			31,0	31,0	12	36,0
4А100L	395	457					140														42
4А112М	452	534	310	260	80	80	140	70	32	32	12	10	10	190	112	8		35,0	35,0	12	56,0
4А132S	480	560	350	302				89	32	38				216	132			41,0	41,0	13	77
4А132М	580	610					178														93
4А160S	624	737	430	358	110	110	178	108		42	15		12	254	160		8		45,0	18
4А160М	667	780					210
4А180S	662	778	470	410	110	110	203	121		48	15		14	279	180		9		51,5	20
4А180М	702	818					241
4А200М			535	450		110	267	133		55	19		16	318	200		10		59,0	25
4А200L							305
4А225М			575	494			311	149	55			16				10		59,0		28	355
						140			65	60		18	18	356	225	11	11	69,0	64,0		355

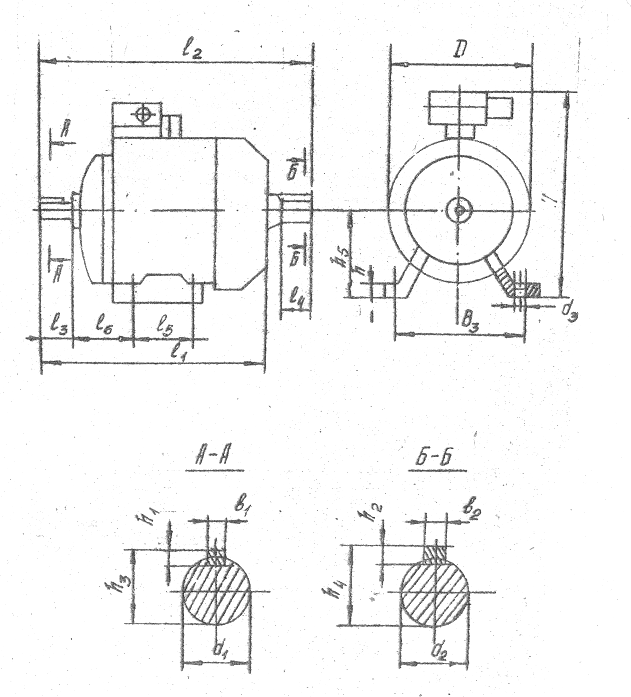

Рис. 3.1. Общий вид электродвигателя единой серии 4А

(основное исполнение)

3.2.2. Расчет мощности двигателя через производительность конвейера Q, т/ч. Мощность двигателя привода винтового конвейера (задание 19 - 23) определяется по зависимости [12], кВт

Р_Р.ДВ = , (3.3)

где Р_В - мощность на валу винта конвейера, кВт,

Q - расчетная производительность конвейера, т/ч;

L_K - длина горизонтальной проекции конвейера, м;

ω - коэффициент сопротивления перемещению;

Н - высота подъема (плюс), опускания (минус), м.

В данном случае (задание 19-23) Н=0;

η_Μ - к.п.д. механизма, состоящего из одного редуктора (см. табл. 3.1).

Аналогично изложенному выше по Р _{Р. ДВ} и n_ДВ = u_P·n_B (n_B - частота вращения винта) принимают двигатель серии 4А из табл. 3.3, табл. 3.4 с данными, указанными в п. 3.2.1.

3.2.3. Расчет мощности двигателя через мощность рабочего органа Р_б, кВт. Мощность двигателя привода баллера руля (задания 36-37) определяют по зависимости, кВт

Р_Р.ДВ = , (3.4)

Где Р_б - мощность на баллере руля, кВт;

η_Μ - к.п.д. механизма (см. табл. 3.1).

Имея Р_Р.ДВ и ориентировочную частоту вращения двигателя n_ДВ = u_М·n_б (u_M - ожидаемое передаточное число механизма (табл. 3.2); n_б - частота вращения баллера (задания 36-37), принимают стандартный двигатель с частотой вращения n₀ = 750 мин^-1 из табл. 3.3, табл. 3.4 с указанными выше данными (п. 3.2.1).
