1. Определение мощности и количества трансформаторов, а также места расположений трансформаторных подстанций на строительных площадках.
Схема выбора мощности трансформаторов, их количества и размещения трансформаторных подстанций (ТП) на строительных площадках (СП) может быть следующей:
- определяются расчётные электрические нагрузки строительной площадки;
- рассчитывается мощность компенсирующих устройств;
- выбирается силовой трансформатор, а при необходимости и несколько таких устройств, входящих в состав трансформаторной подстанции СП;
- рассчитываются координаты места расположения трансформаторной подстанции. При необходимости они уточняются с учётом изменения электрических нагрузок в процессе ведения строительных работ.
1.1.Определение расчётных электрических нагрузок строительных площадок.
Расчётные нагрузки на шинах низкого напряжения трансформаторных подстанций стройплощадок можно определить с помощью метода упорядоченных диаграмм, по удельному потреблению энергии на единицу выпускаемой продукции и другими способами.
Одним из наиболее простых и широко применяемых методов расчета является метод установленной мощности и коэффициента спроса.
Согласно этому методу все потребители электроэнергии СП разбивают на группы однородных по режиму работы электроприёмников.
	Для каждой группы
находят суммарную установленную

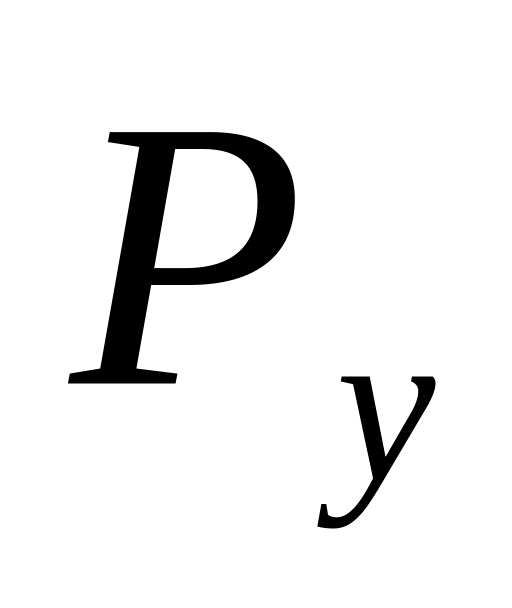

мощность
 ,
которая складывается из:
,
которая складывается из:
	а) номинальных
мощностей электроприёмников
 (указаны в их паспортах), если оборудование
работает в длительном
режиме:
(указаны в их паспортах), если оборудование
работает в длительном
режиме:
							 (1)
					(1)
	При этом считается,
что продолжительность
включения ПВ
равна 1 (ПВ=1). Под ПВ понимают отношение
времени работы электроприемника ( )
ко времени полного цикла (tц).
)
ко времени полного цикла (tц).

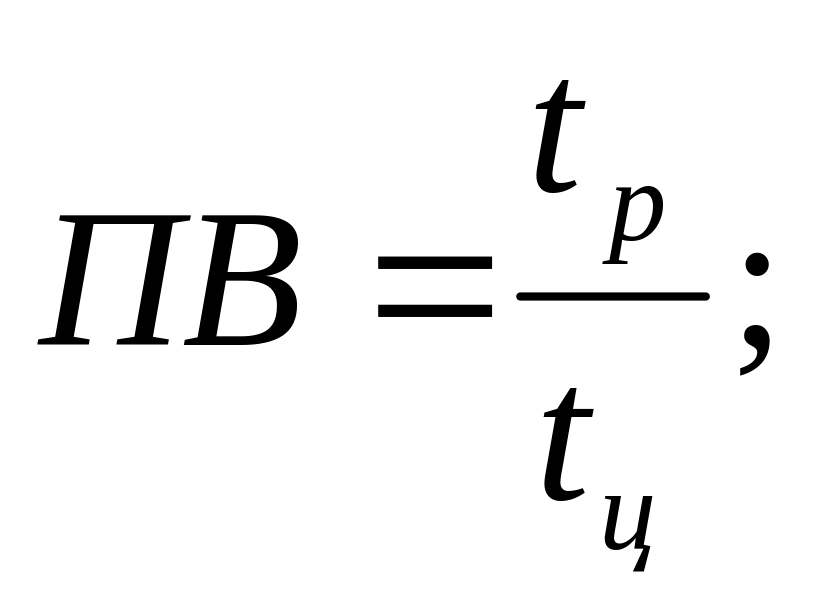

							 (2)
					(2)
б) номинальных мощностей электроустановок, работающих в повторно-кратковременном режиме (ПВ<0,9), приведённых к мощности в длительном режиме работы, т. е. к ПВ=1:
 (3)
				(3)
где
 - продолжительность включения, указанная
в паспорте электроприёмника (стандартные
значения
=0,15;
0,25; 0,4; 0,6). Отметим, что для трансформаторов
и сварочных машин установленная мощность
определяется так:
- продолжительность включения, указанная
в паспорте электроприёмника (стандартные
значения
=0,15;
0,25; 0,4; 0,6). Отметим, что для трансформаторов
и сварочных машин установленная мощность
определяется так:

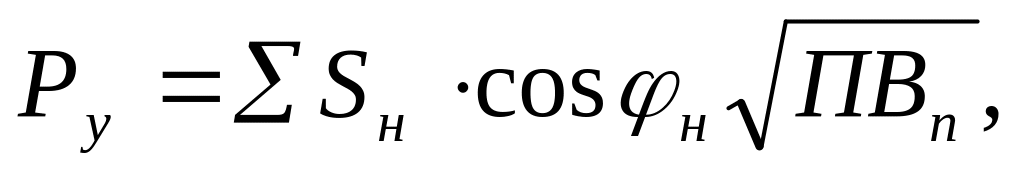

							 (4)
			(4)
где
 - номинальная
полная мощность;
- номинальная
полная мощность;

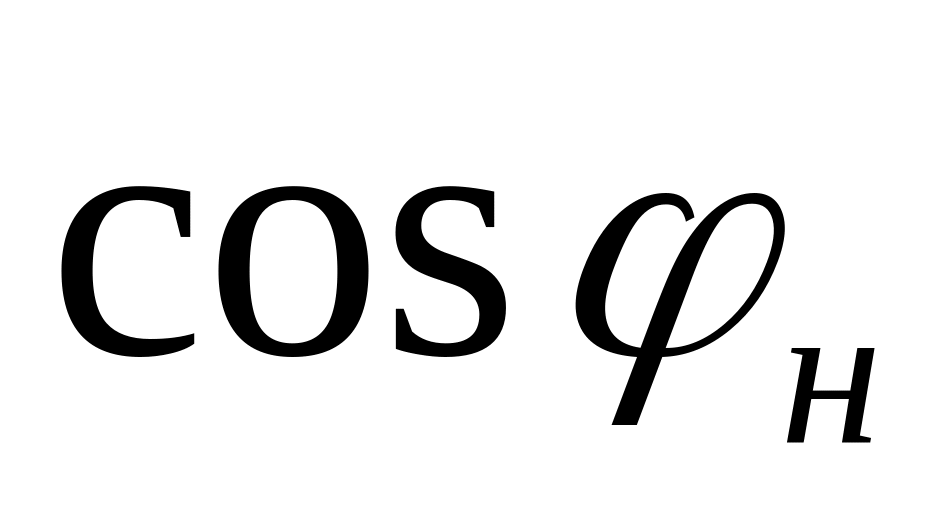

 - номинальный
коэффициент мощности.
- номинальный
коэффициент мощности.
Далее для каждой группы вычисляется расчётная активная мощность
							 (5)
					(5)
где

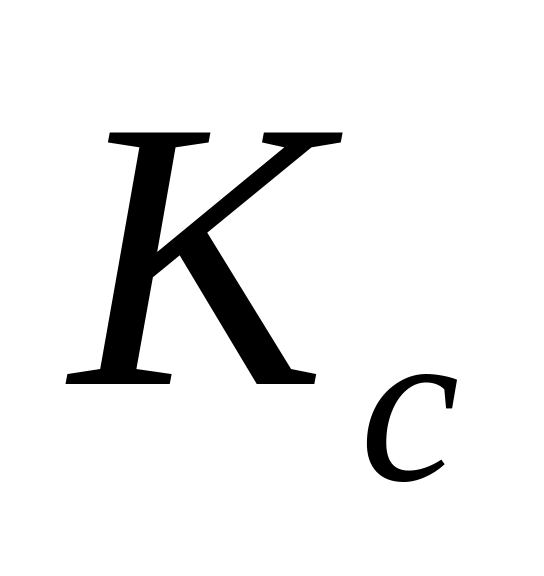

 - коэффициент спроса, определяемый
отношением расчётной или потребляемой
мощности к номинальной (установленной)
мощности.
- коэффициент спроса, определяемый
отношением расчётной или потребляемой
мощности к номинальной (установленной)
мощности.
Значения для различных механизмов СП, полученные в результате многолетних обследований, приведены в табл. 1.Этот коэффициент является статистической характеристикой объектов и учитывает вероятность
Одновременности включения потребителей и степени загруженности (приведён в справочной литературе).
	Расчётная
активная мощность
силового
оборудования
 определяется
как сумма расчетных активных мощностей
отдельных групп электроприёмников:
определяется
как сумма расчетных активных мощностей
отдельных групп электроприёмников:


 (6)
                                        (6)
где
 - число групп приёмников электроэнергии.
- число групп приёмников электроэнергии.
Расчётная мощность электрического освещения

 (7)
                               (7)
где - мощность одной лампы.
Расчётную реактивную мощность каждой группы электроприёмников можно получить из соотношения

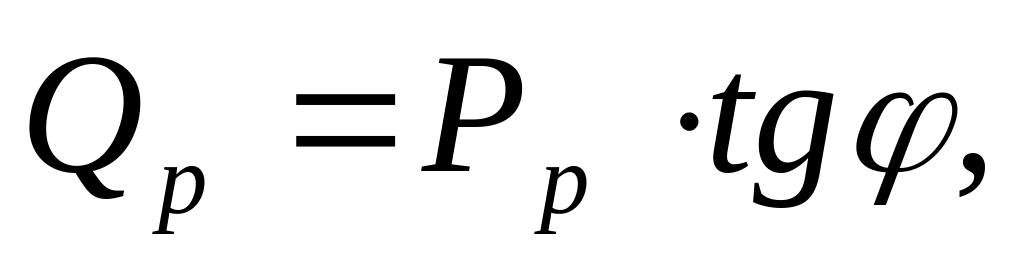

 (8)
                                         (8)
где
 - тангенс угла, соответствующий

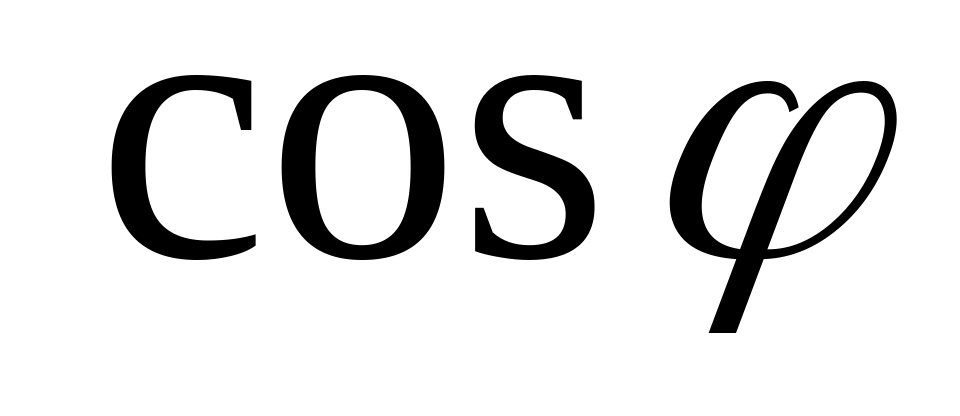

средневзвешенному коэффициенту мощности
- тангенс угла, соответствующий
средневзвешенному коэффициенту мощности
 данной группы приёмников (табл. 1),
определяемому по справочнику.
данной группы приёмников (табл. 1),
определяемому по справочнику.
