МІНІСТЕРСТВО ОСВІТИ ТА НАУКИ УКРАЇНИ

ПРИДНІПРОВСЬКА ДЕРЖАВНА АКАДЕМІЯ

БУДІВНИЦТВА ТА АРХІТЕКТУРИ

Кафедра основ та фундаментів

Методичні вказівки

ДО ЛАБОРАТОРНИХ РОБІТ З КУРСУ “МЕХАНІКА ГРУНТІВ.

Для студентів спеціальностей 7.092101, 7.092108, 7.092601

Дніпропетровськ – 2005

Методичні вказівки до лабораторних робіт з курсу “Механіка грунтів” для студентів денної та заочної форми навчання спеціальностей 7.092101, 7.092108 , 7.092601 “Водопостачання та водовідведення” / Укладачі: П.М. Нажа, М.П. Захваткін , В.І. Кабрель .- Дніпропетровськ: ПДАБА, 2005 р.- 30 с.

Методичні вказівки містять матеріал з методики визначення фізичних та механічних властивостей грунтів, методики виконання розрахунків водопроникності та запитання для самоперевірки.

Укладачі: П.М. Нажа , кандидат технічних наук,

доцент кафедри О та Ф

ПДАБА;

М.П. Захваткін , кандидат технічних наук,

доцент кафедри О та Ф ПДАБА;

В.І Кабрель, зав. лаб. Механіки грунтів кафедри

О та Ф ПДАБА.

Відповідальний за випуск: В.Б. Швець ,доктор технічних наук, професор,

Зав. кафедрою О та Ф ПДАБА

Рецензент: С.І.. Головко , кандидат технічних наук,

доцент кафедри О та Ф

Затверджено на засідання

Кафедри О та Ф

Протокол № 6 від 31.01.2005 р.

Зав. кафедрою О та Ф Швець В.Б.

Затверджено на засіданні

Президії методичної ради ПДАБА

Протокол № 3 (31) від 15.04.05 р.

Лабораторна робота № 1

Фізичні властивості грунтів. Класифікація піщаних грунтів. (Держстандарт 5180-84)

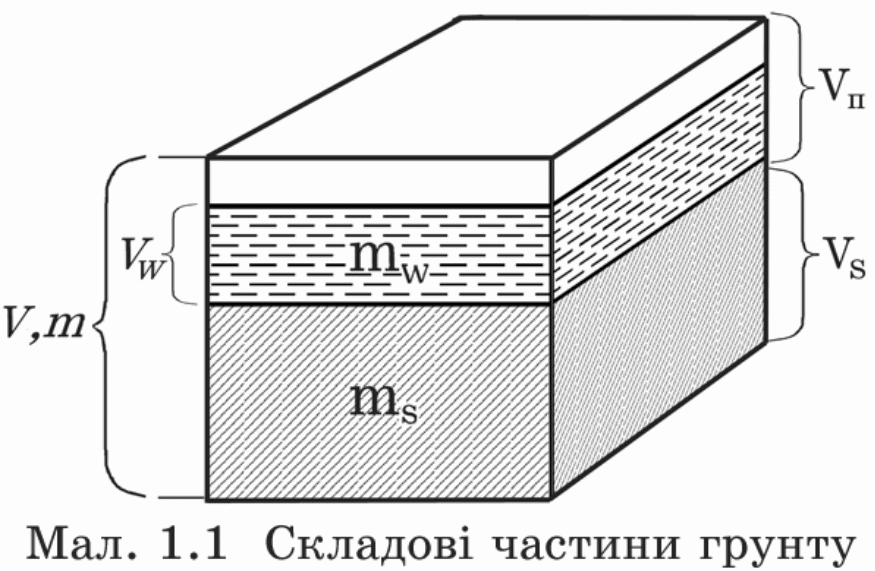

Для визначення характеристик фізичних властивостей ґрунтів розглянемо зразок ґрунту об’ємом V та масою m (мал. 1.1). Об’єм V складається із об’єму твердих частинок грунту та об’єму пор, частина яких заповнена водою. Маса m складається із маси твердих частинок грунту та маси води.

Позначимо через: V_S, m_S - відповідно об’єм та масу твердих частинок грунту; V_П - об’єм пор; V_W , m_W - відповідно об’єм та масу води в порах грунту.

Із дослідів підлягають визначенню такі основні характеристики грунту:

ЩІЛЬНІСТЬ ГРУНТУ -  ( г/см³ ) - маса одиниці об’єму грунту:

(1.1)

ЩІЛЬНІСТЬ ЧАСТИНОК ГРУНТУ - _S (г/см ³) - маса одиниці об’єму твердих частинок грунту:

(1.2)

ВОЛОГІСТЬ ГРУНТУ - W - відношення маси води в ґрунті до маси твердих частин:

(1.3)

При розрахунках навантажень на споруди та напруг від дії власної ваги грунту використовують значення питомої ваги грунту  та питомої ваги частинок грунту _S:

ПИТОМА ВАГА ГРУНТУ -  (кН/м³) - це вага одиниці об’єму грунту:

(1.4)

де g = 9,81 м /с² ≈ 10 м/с² - прискорення вільного падіння.

Для найбільше поширених грунтів питома вага складає:

для нескельних: 13...22 кН/м³;

для скельних: 18...30 кН/м³.

ПИТОМА ВАГА ЧАСТИНОК ГРУНТУ - _S (кН/м³) - вага одиниці об’єму твердих частинок грунту:

(1.5)

Питома вага частинок грунту - це досить постійна властивість грунту, яка залежить від мінерального складу частинок та знаходиться в межах:

для пісків: 26,3...26,6 кН/м³;

для пилувато - глинистих грунтів: 26,6...27,4 кН/м³.
