3. Пример поверочного расчета вертикальной щелевой горелки

Дано: горелка вертикальная щелевая для котла ДКВР-4, тепловой мощностью 0,7 Гкал/час; газ – Игрим-Серов. Давление газа перед горелкой – 10 кПа. Температура газа 20С, температура воздуха – 300С.

  1. Рассчитываем теоретически необходимое количество воздуха

9,68 м33.

  1. Определяем расход газа и воздуха на горелку

м3/с.

м3/с.

  1. По конструктивным данным рассчитывают площади сечения для прохода воздуха и газа:

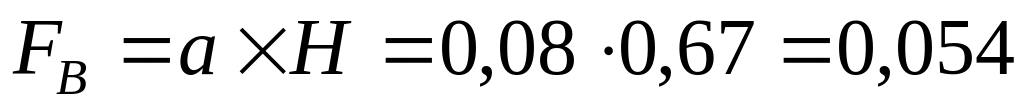

м2;

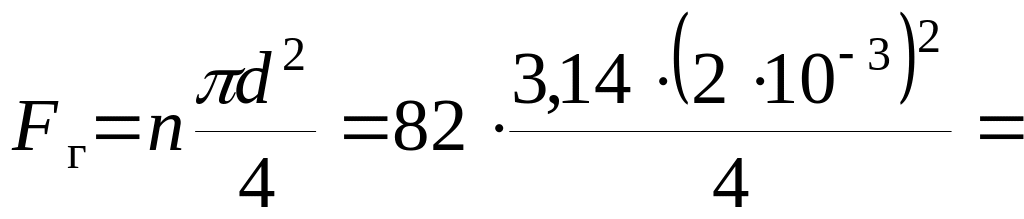

0,25710-3 м2.

  1. Далее определяют скорости истечения газа и воздуха при температуре газа 20С. Рекомендуемый диапазон скоростей истечения горючего газа и воздуха, который получен на основе длительной эксплуатации таких горелок: для газа скорость истечения – 50-100 м/с, для газовоздушной смеси 25-30 м/с.

9,1 м/с;

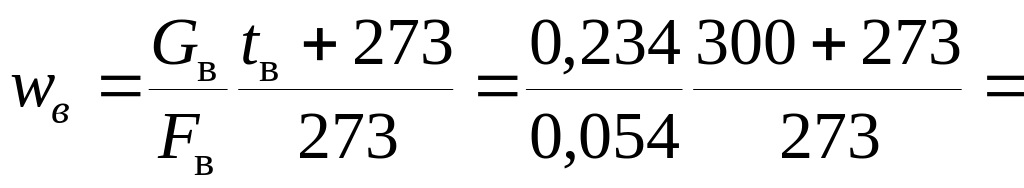

91,87 м/с.

  1. Определяем необходимое давление газа и воздуха перед горелкой, уточняя плотность используемого газа следующим образом:

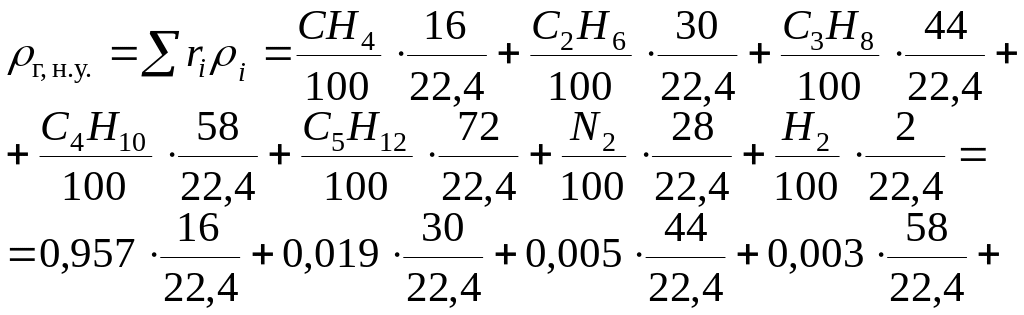

 кг/м3.

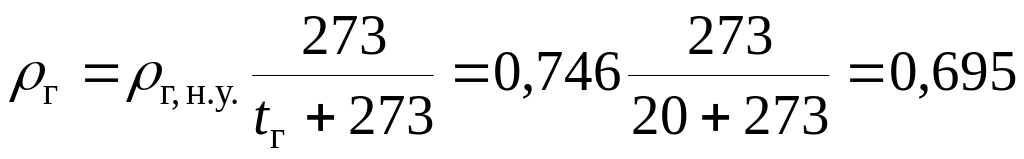

 кг/м3;

кг/м3.

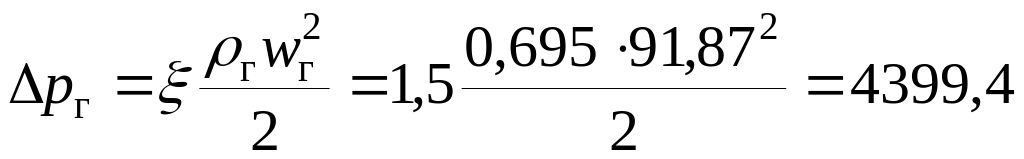

 Па;

 Па.

  1. Определяем глубину проникновения газовых струй в поток воздуха. Угол между направлением потока воздуха и газовых струй берут из конструктивных данных: =45;

шаг между отверстиями S=14 мм; относительный шаг , k=1,8:

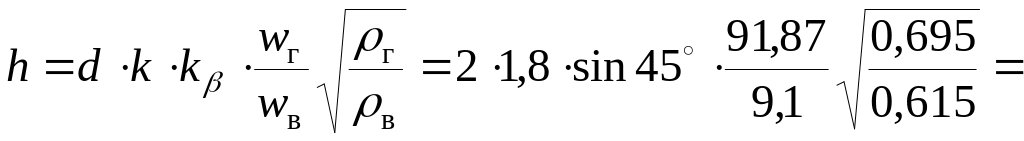

29 мм.

  1. Далее рассчитывают диаметр расширившейся струи

22 мм.

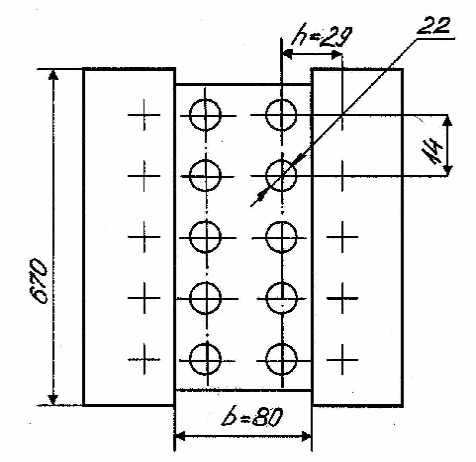

Рис. 8. Схема газораспределения

Таблица 1

Характеристика вертикальных щелевых горелок для котлов ДКВР

Характеристика

ДКВР-2,5

ДКВР-4

ДКВР-6

ДКВР-10

ДКВР-20

Число горелок на котле, шт.

2

4

4

4

6

Номинальная тепловая мощность горелки, Гкал/час

0,88

0,770

1,15

1,74

2,27

Давление воздуха, Па

450

300

550

600

900

Число газовыпускных отверстий на горелку п

82

82

96

140

132

Размеры, мм:

Н1

670

670

770

1090

1090

d

2,2

2,0

2,3

2,4

2,7

Примечание: шаг между газовыпускными отверстиями14 мм, для котлов ДКВР-20 – 15 мм.

Таблица 2

Характеристики горелок Г-0,4 и Г-1,0

Характеристика

Г-0,4

Г-1,0

Номинальная тепловая мощность горелки, Гкал/час

0,377

0,963

Номинальное давление газа, Па

300

850

Давление воздуха,Па

300

1150

Коэффициент избытка воздуха

1,05

1,03

Диаметры, мм

D1

87

160

D2

48

76

Таблица 3

Характеристика горелок ГГВ

Характеристика

ГГВ-10

ГГВ-25

ГГВ-50

ГГВ-75

ГГВ-100

ГГВ-150

ГГВ-200

ГГВ-350

ГГВ-500

ГГВ-750

Номинальная тепловая мощность горелки, Гкал/час

0,104

0,244

0,504

0,8/0,74

1,0

1,49/1,44

2,0/1,98

3,5/3,48

4,8/4,97

7,45

Номинальное давление воздуха, Па

1600

1600

1600

1600

1600

1600

1600

1600

1600

1600

Число отверстий-сопел для входа газа, п

12/12

24/28

16/36

12/36

12/36

12/36

12/36

12/36

12/36

24/36

Диаметры, мм, d

2,76/1,4

3,0/1,0

5,0/1,7

7,7/2,2

8,7/2,5

11,0/3,0

12,2/3,5

16,3/4,75

205/5,8

17,3/17,0

D1

68

126

152

168

192

210

270

330

386

460

D2

33

91

117

133

157

175

235

295

351

425

Примечания:

1. В числителе даны характеристики горелок при работе на газе с номинальным давлением 2 кПа, в знаменателе – с давлением 30 кПа.

2. Тепловая мощность ГГВ-150, согласно государственным испытаниям, достигает 1,79 Гкал при давление газа 2,8 кПа и воздуха 2,3 кПа.

Таблица4

Характеристики горелок для котлов ПТВМ

Характеристика

ПТВМ-30м

ПТВМ-50

ПТВМ-100

Число горелок на котле

6

12

16

Номинальная тепловая мощность горелки, Гкал/час

5,61

7,65

Номинальное давление газа, кПа

17,80

25,00

Давление воздуха, Па

500

Минимальный коэффициент избытка воздуха

1,09

Диаметры, мм, D1

346

346

D2

50

50

Примечание: Число отверстий различных диаметров приведены на чертеже

Таблица 5

Характеристика горелок ГМГм

Характеристика

ГМГ-1,5м

ГМГ-2м

ГМГ-4м

ГМГ-5м

Номинальная тепловая мощность горелки, Гкал/час

1,35

1,5

2,0

4,0

5,0

Номинальное давление, кПа

газа

3,80

5,00

3,60

3,80

воздуха первичного

1,25

1,20

1,20

воздуха вторичного

0,75

0,90

0,90

0,80

0,75

Число газовыходных отверстий п диаметром d1/d

9/12

9/12

12/12

Диаметры, мм

D1

232

255

362

D2

142

165

272

d

6,8

8,0

11,5

14,0

d1

6,5

6,5

8,8

10,0

Таблица 6

Характеристика горелок РГМГ

Характеристика

РГМГ-10

РГМГ-20

РГМГ-30

Номинальная тепловая мощность горелки, Гкал/час

11,09

22,27

33,45

Номинальное давление топлива, кПа

19,50

34,00

41,20

Давление воздуха, кПа

первичного

7,00

7,30

9,00

вторичного

1,00

1,50

2,56

Коэффициент избытка воздуха

1,05

1,06

1,06

Число газовыходных отверстий п

16

20

21

Диаметры, мм

d

14

16

18

D1

542

632

717

D2

192

282

367

Таблица 7

Характеристики горелок ГМ

Характеристика

ГМ-2,5

ГМ-4,5

ГМ-7

ГМ-10

Номинальная тепловая мощность горелки, Гкал/час

2,5

4.5

6.38

10.8

Номинальное давление, кгс/м2

газа

0,25

0,3

0,2

воздуха

80

90

102

Коэффициент избытка воздуха

1,1

1,04

1,05

Число газовыходных отверстий п

19

16

Продолжение таблицы 7

Характеристика

ГМ-2,5

ГМ-4,5

ГМ-7

ГМ-10

Диаметры, мм

D1

330

375

434

450

D2

0

d1

606

7,5

9

12,8

Примечание: Характеристики горелок ГМ-7 и ГМ-10 приведены по результатам государственных испытаний при разрежении в топке 20-30 Па.

Таблица 8

Попутные и промышленные газообразные топлива

Газ

Состав, %

, ккал/м3

СН4

С2Н6

С3Н8

С4Н10

С5Н12

N2

CO2

H2S

СО

Н2

Н2О

Башнефтьгаз

50

22

9,8

1,2

0,4

16,6

10280

Куйбышев-нефть

58

17,2

7,4

2

0,5

13,6

0,8

0,5

9970

Коксовый завод

25,5

2,3

3,0

2,9

6,5

59,8

4050

Игрим-Серов

95,7

1,9

0,5

0,3

0,1

1,3

0,2

8710

Первомайск-Сторожевка

62,4

3,6

2,6

0,9

0,2

30

0,1

8760

Бухара-Урал

94,9

3,2

0,4

0,1

0,1

0,9

0,4

8770

Доменный газ

0,1

55,1

10,2

30,1

2,2

2,3

1000

Соотношения между единицами физических величин:

1 кгс/см2=9,807104 Па; 1 мм.рт.ст.=133,3 Па; 1 мм.вод.ст.=9,8 Па; 1 Гкал/час=1,16 МВт
