Вопрос 19: Начертите обобщенную структурную схему спутниковой радионавигационной системы.
Спутниковую навигационную систему принято делить на три подсистемы или сегмента: подсистему ИСЗ, подсистему управления и подсистему потребителей.
Подсистема ИСЗ или подсистема космических аппаратов (КА) - это совокупность спутников, движущихся по определенным орбитам и излучающих навигационные сигналы.
Подсистема управления представляет собой наземные средства проведения измерений параметров движения спутников и контроля за их состоянием (измерительные пункты), центра управления, куда стекаются результаты траекторных измерений и где рассчитываются эфемеридные данные, а также находятся средства передачи на борт спутников информации.
Подсистема потребителей представляет собой все множество разнообразных типов навигационных приемников-вычислителей (аппаратуры потребителя (АП)), используемых на объектах в самых различных целях.
Обобщенная структурная схема спутниковой радионавигационной системы:
Вопрос 20: Почему и как отражения радиоволн от земли влияют на дальность действия радиолокационных станций?
При расчете дальности необходимо читывать два явления:
влияние кривизны Земли;
влияние отражений от Земли.
-
RMAX RПВ – ограничения первого явления.
Далее для упрощения будем считать Землю плоской, если R << RПВ.
Антенна РЛС над плоской земной поверхностью
– это угол к горизонту
Сигнал в точке приема является суммой прямого и отраженного лучей.
диаграмма
направленности вертикальной плоскости
РХ
– фаза разности хода
р << 1 – коэффициент отражения от Земли
По теореме косинусов:
-
называется интерференционным множителем
Используя основное уравнение радиолокации:

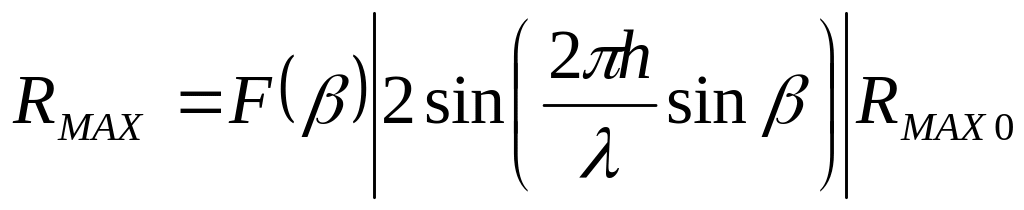

Запишем зависимость дальности действия от угла места цели:
Эта зависимость называется диаграммой видимости РЛС. Имеет вид:
Диаграмма видимости РЛС при p=1
найдем положение максимумов парциальных лепестков
|
|
Для того что бы «прижать к Земле» первый парциальный лепесток диаграммы видимости, антенны наземных РЛС располагают как можно выше.
Если модуль коэффициента отражения меньше 1, то в максимумах диаграммы видимости дальность действия увеличивается менее чем в двое, а в минимумах не равна 0.
