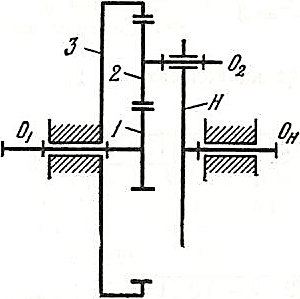

  1. Спроектировать одноступенчатый однорядный планетарный редуктор типа Джемса при условии, что зацепление колес неисправленное (нормальное), угол зацепления при сборке αсб=20°, высота головок зубьев hг=m; должно отсутствовать заклинивание колес, передаточное отношение от колеса 1 к водилу H i1H(3)=5 и модуль m=2 мм. Найти числа зубьев всех колес z1, z2 и z3, максимально допустимое число сателлитов k и радиусы начальных окружностей всех колес R1, R2 и R3.

  1. Соотношения чисел зубьев каждого колёс передачи. Определяется условием соосности и передаточным отношением:

;

.

  1. Числа зубьев колёс. Минимальное число зубьев каждого колеса не должно быть меньше 17 и определяется условием незаклинивания:

;

.

;

;

.

  1. Максимально допустимое число сателлитов. Определяется условиями соседства и собираемости:

E – целое число.

.

;

.

  1. Радиусы начальных окружностей колёс:

;

;

.
